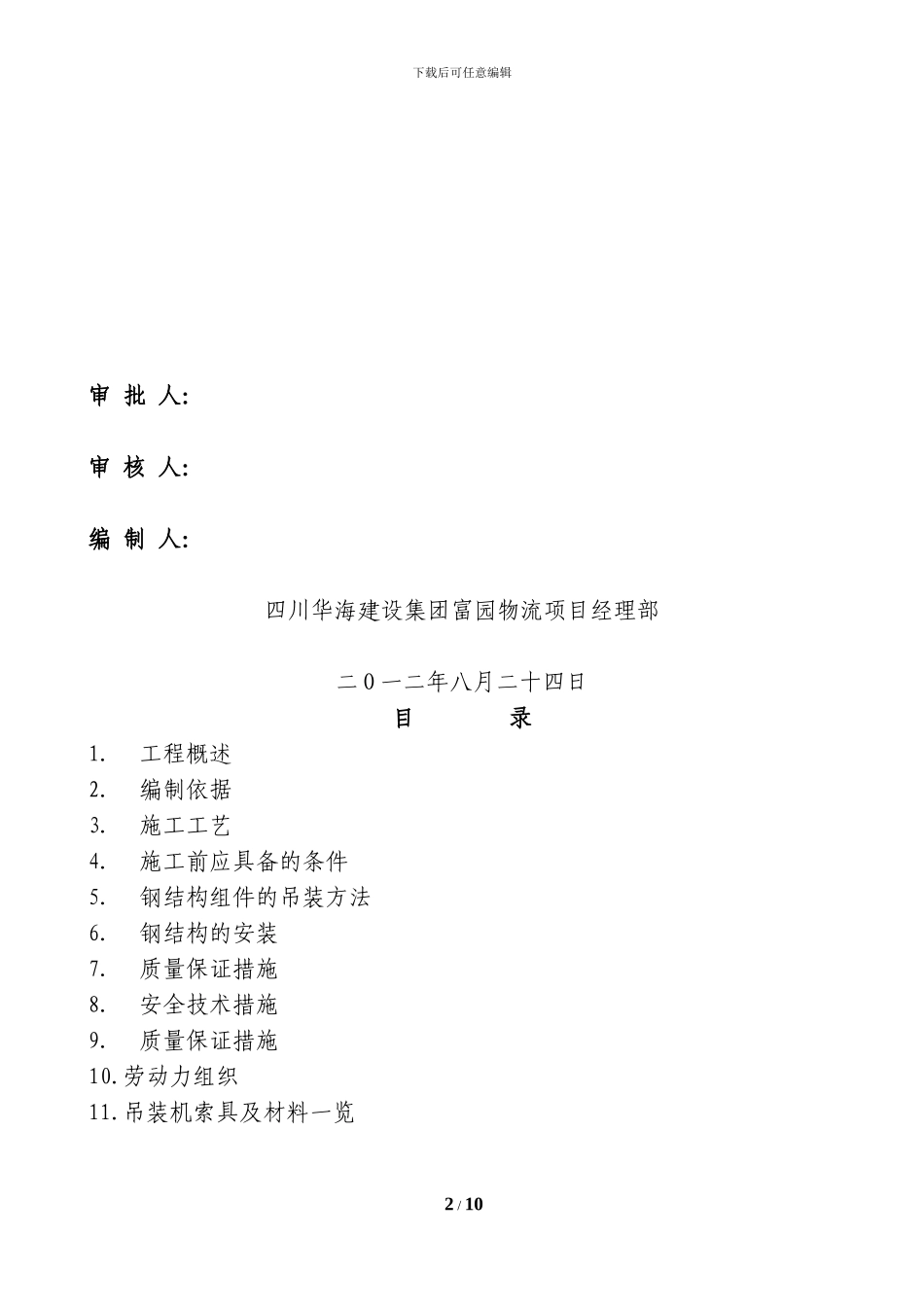

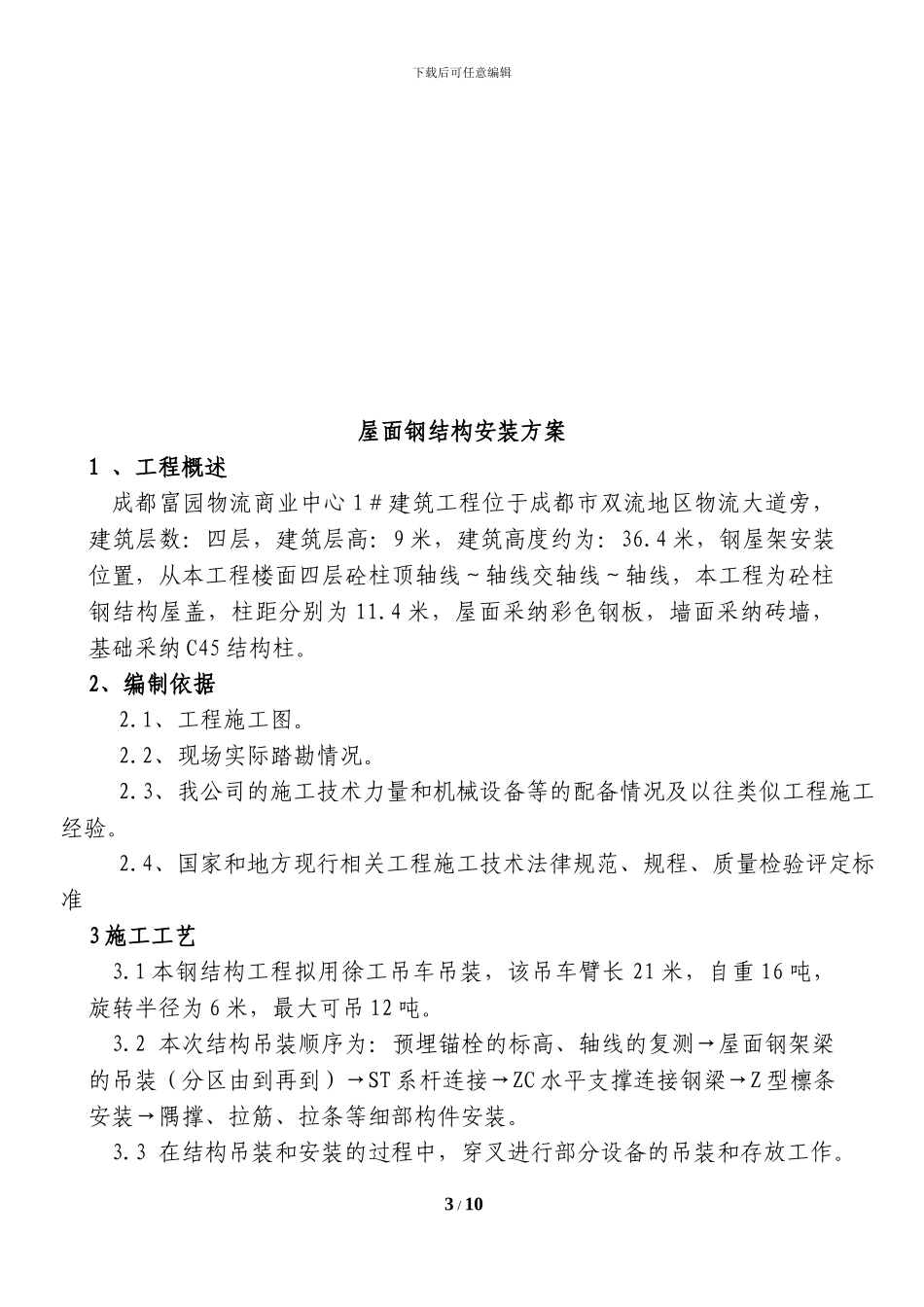

下载后可任意编辑 成都富园物流商业中心 1＃建筑屋面钢结构安装方案 1 / 10精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑 审 批 人： 审 核 人： 编 制 人：四川华海建设集团富园物流项目经理部二 O 一二年八月二十四日目 录1． 工程概述2． 编制依据3． 施工工艺4． 施工前应具备的条件5． 钢结构组件的吊装方法6． 钢结构的安装7． 质量保证措施8． 安全技术措施9． 质量保证措施10.劳动力组织11.吊装机索具及材料一览 2 / 10下载后可任意编辑屋面钢结构安装方案1 、工程概述成都富园物流商业中心 1＃建筑工程位于成都市双流地区物流大道旁，建筑层数：四层，建筑层高：9 米，建筑高度约为：36.4 米，钢屋架安装位置，从本工程楼面四层砼柱顶轴线～轴线交轴线～轴线，本工程为砼柱钢结构屋盖，柱距分别为 11.4 米，屋面采纳彩色钢板，墙面采纳砖墙，基础采纳 C45 结构柱。2、编制依据2.1、工程施工图。2.2、现场实际踏勘情况。2.3、我公司的施工技术力量和机械设备等的配备情况及以往类似工程施工经验。2.4、国家和地方现行相关工程施工技术法律规范、规程、质量检验评定标准3 施工工艺3.1 本钢结构工程拟用徐工吊车吊装，该吊车臂长 21 米，自重 16 吨，旋转半径为 6 米，最大可吊 12 吨。3.2 本次结构吊装顺序为：预埋锚栓的标高、轴线的复测→屋面钢架梁的吊装（分区由到再到）→ST 系杆连接→ZC 水平支撑连接钢梁→Z 型檩条安装→隅撑、拉筋、拉条等细部构件安装。3.3 在结构吊装和安装的过程中，穿叉进行部分设备的吊装和存放工作。 3 / 10下载后可任意编辑4 施工前应具备的条件 4.1 施工图纸到位，已进行图纸的自审、会审和设计交底工作，并编制施工方案已报得业主批准。4.2 有有效的合格的焊接工艺评定，焊工经培训考试合格，到得相应项目资质。4.3 土建结构基础施工完毕，并经交接、验收合格。4.4 人、工、机具、材料齐备，水、电到位，能够连续施工。4.5、钢结构的组对注意事项板梁组合前要进行检查，放好主梁纵横向中心线，打好眼冲标记，调好主梁间距，留出 2-4mm 焊接收缩量，拉对角线检查，符合要求后，作好限位，连接次梁，点焊后，反复测量间距、对角线，然后焊接。4.6.结构基础的验收4.6.1.钢结构在安装前要对结构的基础进行检查验收，验收的允许偏差如下：项目允许偏差（mm）不同平面标高（包括预埋钢板） ...
