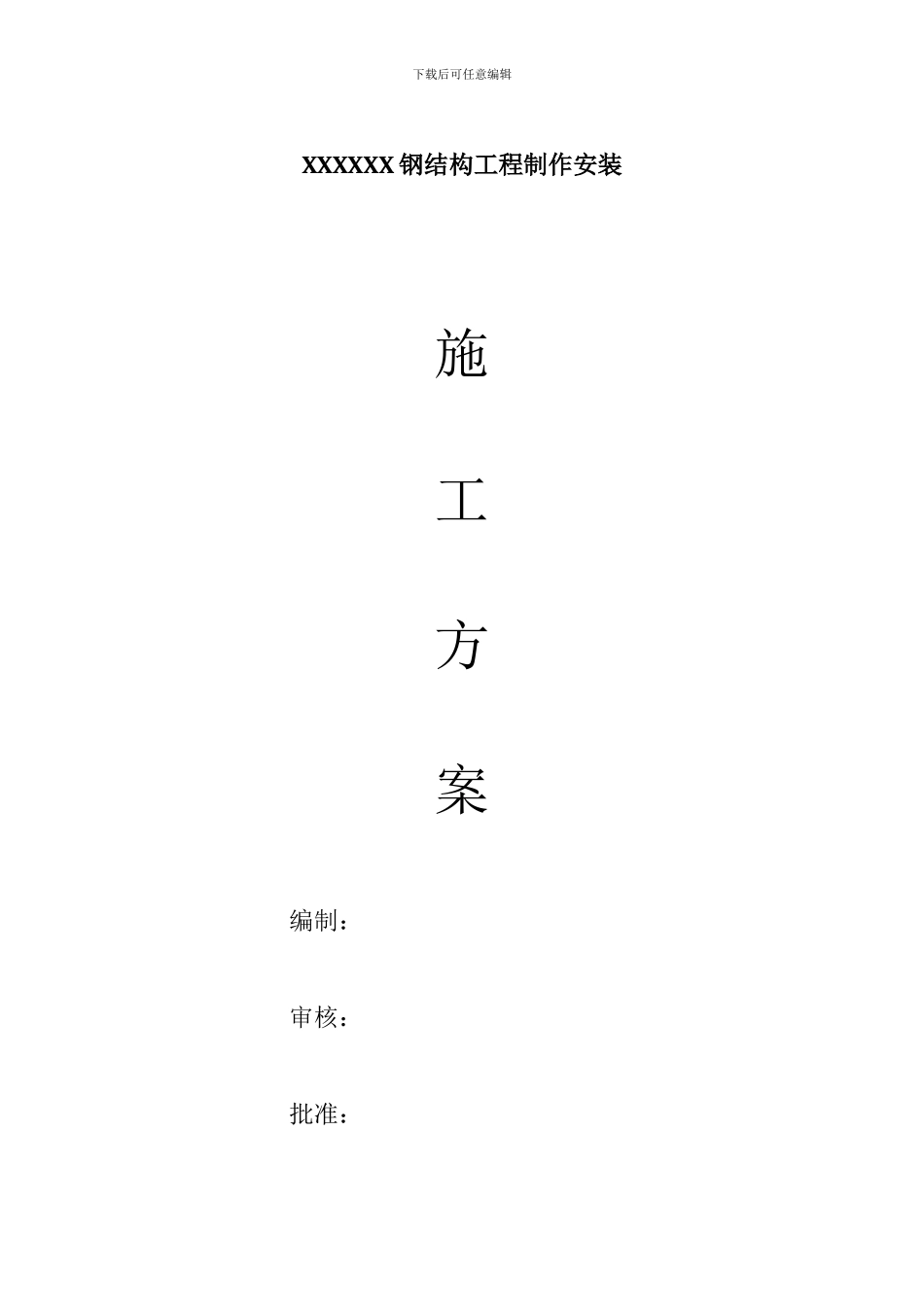

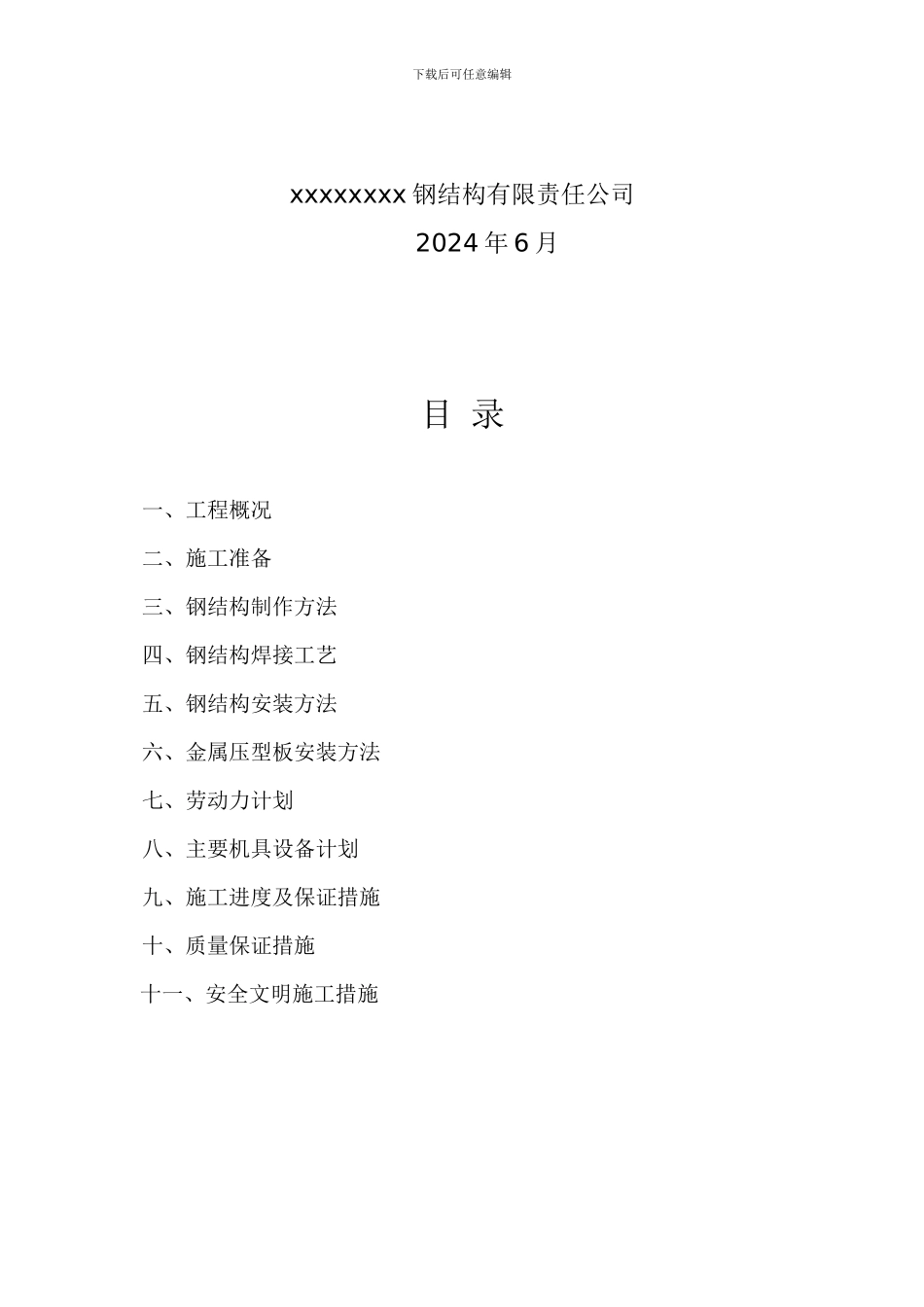

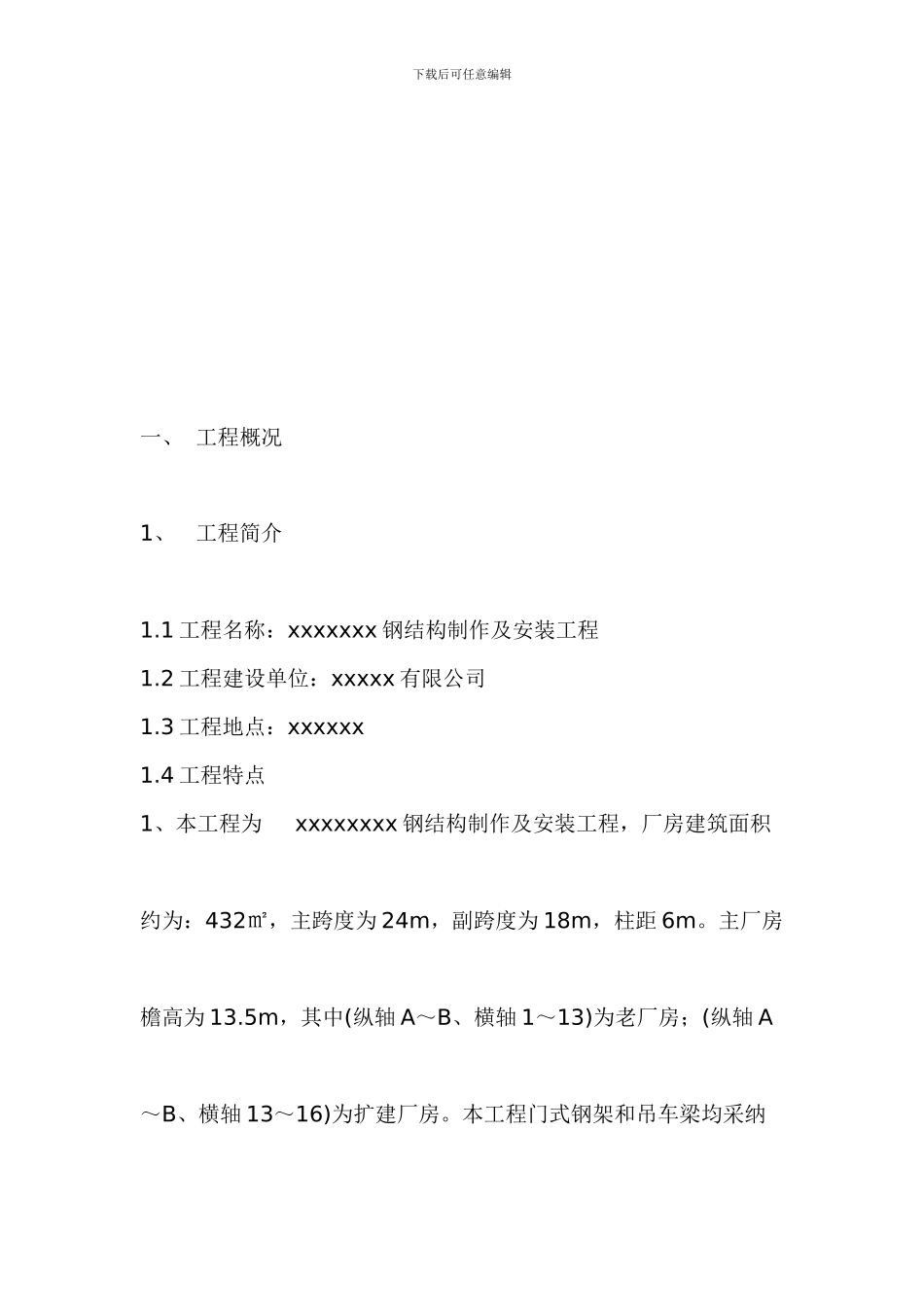

下载后可任意编辑XXXXXX 钢结构工程制作安装施工方案编制：审核：批准：下载后可任意编辑xxxxxxxx 钢结构有限责任公司2024 年 6 月目 录一、工程概况二、施工准备三、钢结构制作方法四、钢结构焊接工艺五、钢结构安装方法六、金属压型板安装方法七、劳动力计划八、主要机具设备计划九、施工进度及保证措施十、质量保证措施十一、安全文明施工措施下载后可任意编辑一、 工程概况1、工程简介1.1 工程名称：xxxxxxx 钢结构制作及安装工程1.2 工程建设单位：xxxxx 有限公司1.3 工程地点：xxxxxx1.4 工程特点1、本工程为 xxxxxxxx 钢结构制作及安装工程，厂房建筑面积约为：432㎡，主跨度为 24m，副跨度为 18m，柱距 6m。主厂房檐高为 13.5m，其中(纵轴 A～B、横轴 1～13)为老厂房；(纵轴 A～B、横轴 13～16)为扩建厂房。本工程门式钢架和吊车梁均采纳下载后可任意编辑Q235B；屋面檩条采纳 Q235B，C160*70*20*3；墙梁采纳Q235B，檩条大小为 C160*70*20*3、隅撑材质采纳 Q235B，柱间支撑材质采纳 Q235B。2、屋面为彩钢压型板，型号为 YX66-394-788 型，钢板厚度0.3mm 镀铝锌蓝色板； 3、屋面为彩钢压型板，型号为 YX35-125-750(V125)型，钢板厚度 0.3mm 镀铝锌蓝色板；4、屋面为自然排水，屋面坡度为 8%。2、编制依据1 钢结构工程施工质量验收法律规范 GB50205-20012 冷弯薄壁型钢结构技术法律规范 GB50018-20243 建筑钢结构焊接技术规程 JGJ81-20244 低合金高强度结构钢 GB/T1591-1994下载后可任意编辑5 钢结构用高强度大六角头螺栓 GB/T1228-20246 钢结构用高强度大六角头螺母 GB/T1229-20247 钢结构用高强度垫圈 GB/T1230-20248 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T1231-20249 碳钢焊条 GB/T5117-202410 埋弧焊用碳钢焊丝和焊剂 GB/T5293-199911 六角头螺栓 C 级 GB/T5780-200012 六角螺母 GB/T41-200013 平垫圈 GB/T95-202414 气焊、手工电弧焊及气体保护焊焊缝剖口的基本形 GB985-202415 埋弧焊焊缝剖口的基本形式 GB986-2024下载后可任意编辑16 涂装前钢材表面锈蚀等级和除锈等级 GB/T8923-20243、工程工期计划开工日期：2024 年 4 月 1 日，计划竣工日期：2024 年 7 月 30 日。4、施工质量符合国家标准 GB50205-2001《钢结构工程施工质量验收法律规范》，工程质量合格，一次交验合格率 100％。二、施工准备1 技术准备1.1 图纸会审仔细...
