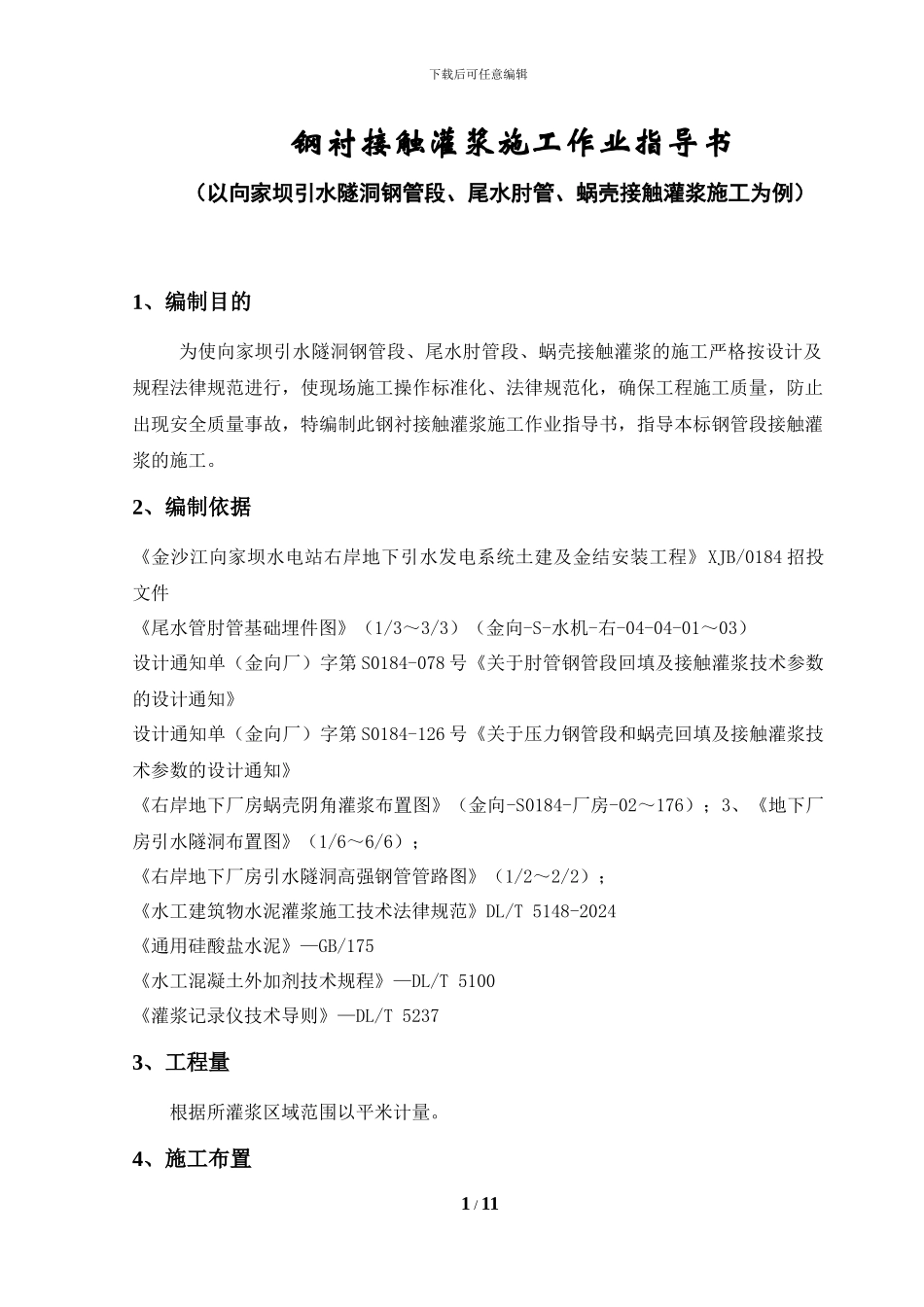

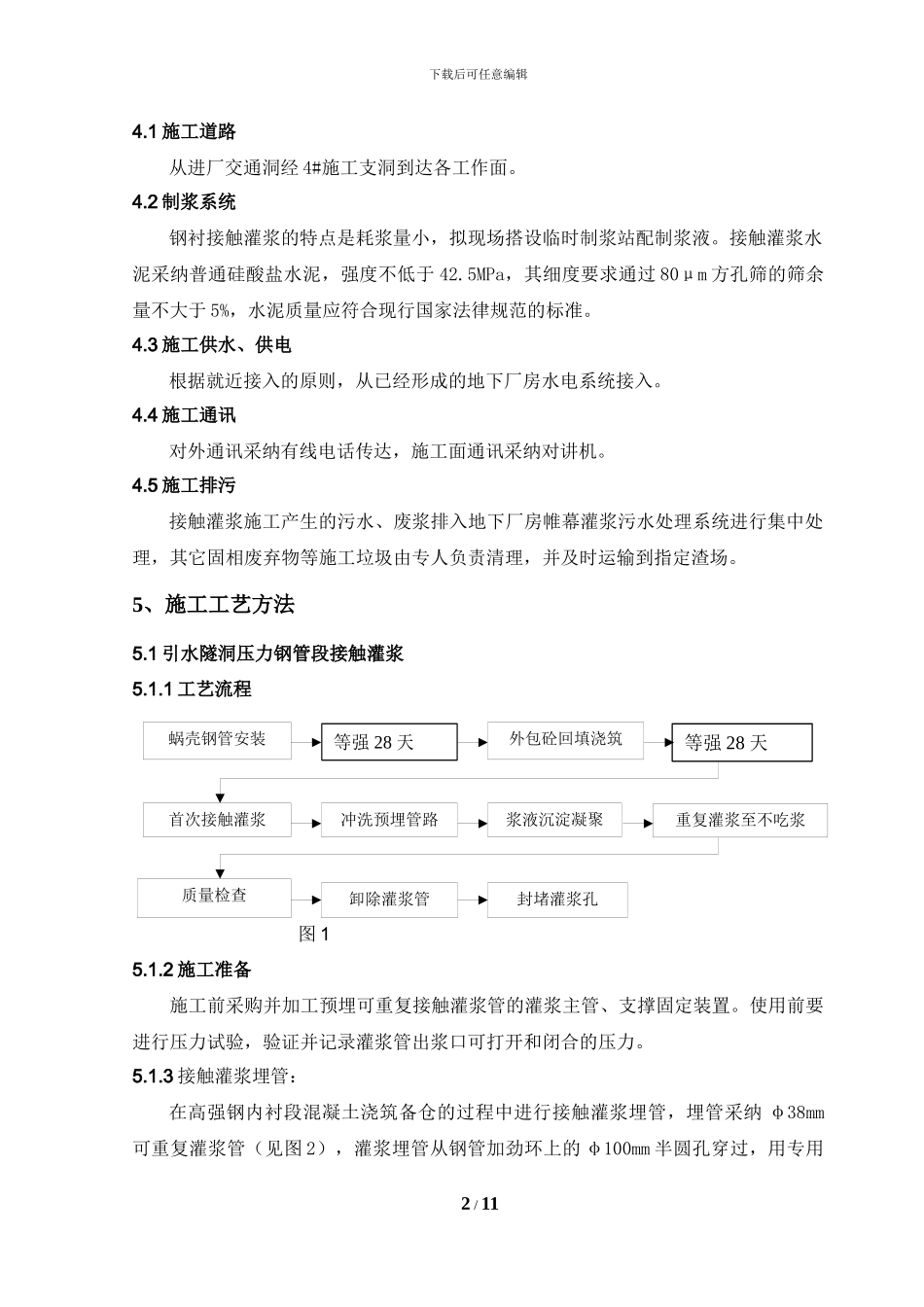

下载后可任意编辑钢衬接触灌浆施工作业指导书（以向家坝引水隧洞钢管段、尾水肘管、蜗壳接触灌浆施工为例）1、编制目的为使向家坝引水隧洞钢管段、尾水肘管段、蜗壳接触灌浆的施工严格按设计及规程法律规范进行，使现场施工操作标准化、法律规范化，确保工程施工质量，防止出现安全质量事故，特编制此钢衬接触灌浆施工作业指导书，指导本标钢管段接触灌浆的施工。2、编制依据《金沙江向家坝水电站右岸地下引水发电系统土建及金结安装工程》XJB/0184 招投文件《尾水管肘管基础埋件图》（1/3～3/3）（金向-S-水机-右-04-04-01～03）设计通知单（金向厂）字第 S0184-078 号《关于肘管钢管段回填及接触灌浆技术参数的设计通知》设计通知单（金向厂）字第 S0184-126 号《关于压力钢管段和蜗壳回填及接触灌浆技术参数的设计通知》《右岸地下厂房蜗壳阴角灌浆布置图》（金向-S0184-厂房-02～176）；3、《地下厂房引水隧洞布置图》（1/6～6/6）；《右岸地下厂房引水隧洞高强钢管管路图》（1/2～2/2）；《水工建筑物水泥灌浆施工技术法律规范》DL/T 5148-2024《通用硅酸盐水泥》—GB/175《水工混凝土外加剂技术规程》—DL/T 5100《灌浆记录仪技术导则》—DL/T 52373、工程量根据所灌浆区域范围以平米计量。4、施工布置 1 / 11蜗壳钢管安装 等强 28 天 首次接触灌浆质量检查卸除灌浆管封堵灌浆孔外包砼回填浇筑 等强 28 天 浆液沉淀凝聚冲洗预埋管路重复灌浆至不吃浆下载后可任意编辑4.1 施工道路从进厂交通洞经 4#施工支洞到达各工作面。4.2 制浆系统钢衬接触灌浆的特点是耗浆量小，拟现场搭设临时制浆站配制浆液。接触灌浆水泥采纳普通硅酸盐水泥，强度不低于 42.5MPa，其细度要求通过 80μm 方孔筛的筛余量不大于 5%，水泥质量应符合现行国家法律规范的标准。4.3 施工供水、供电根据就近接入的原则，从已经形成的地下厂房水电系统接入。4.4 施工通讯对外通讯采纳有线电话传达，施工面通讯采纳对讲机。4.5 施工排污接触灌浆施工产生的污水、废浆排入地下厂房帷幕灌浆污水处理系统进行集中处理，其它固相废弃物等施工垃圾由专人负责清理，并及时运输到指定渣场。5、施工工艺方法5.1 引水隧洞压力钢管段接触灌浆5.1.1 工艺流程 图 15.1.2 施工准备施工前采购并加工预埋可重复接触灌浆管的灌浆主管、支撑固定装置。使用前要进行压力试验，验证并记录灌浆管出浆口可打开和闭合的压力。5.1.3 接触灌浆埋管： 在高强钢内衬段...
