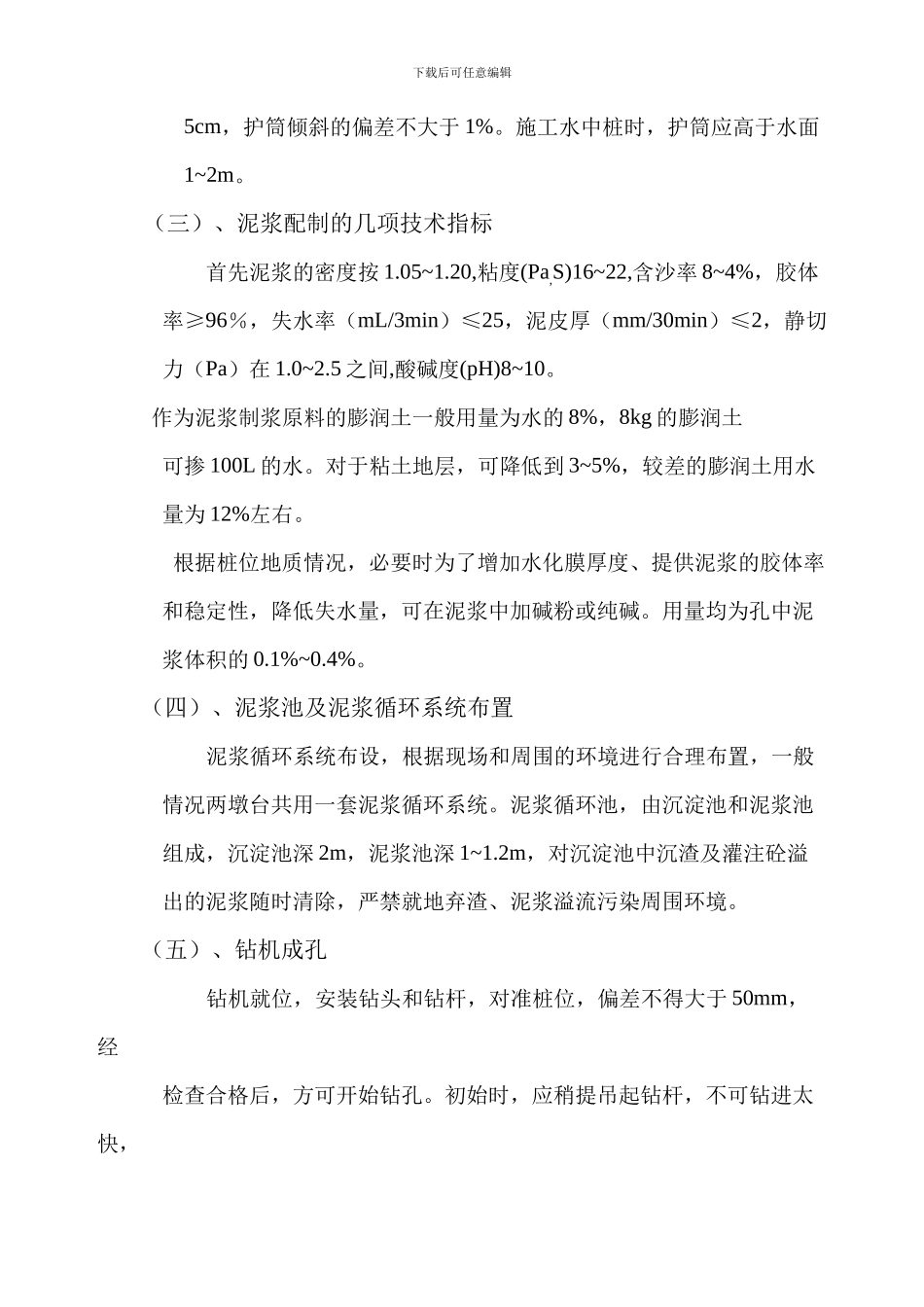

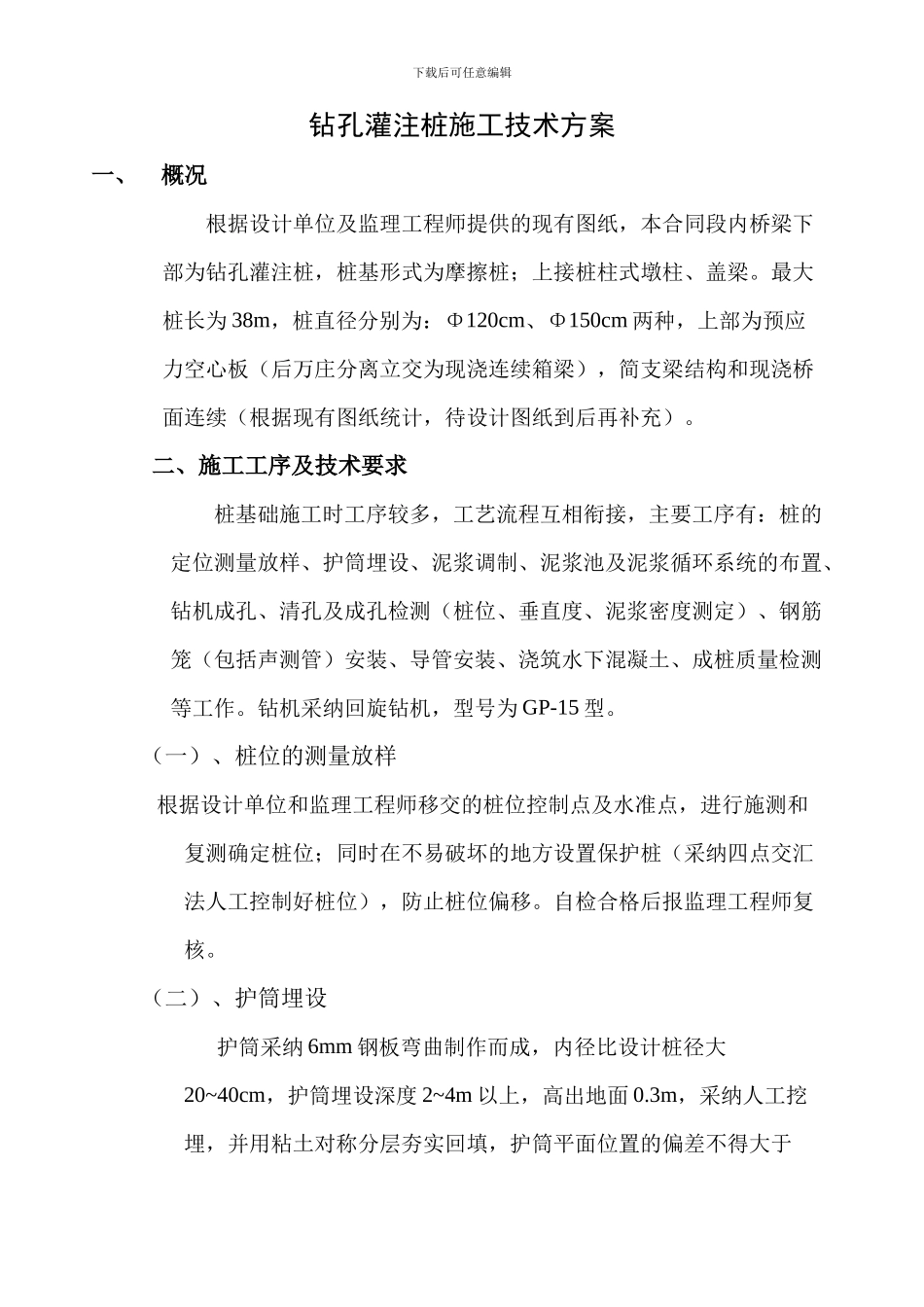

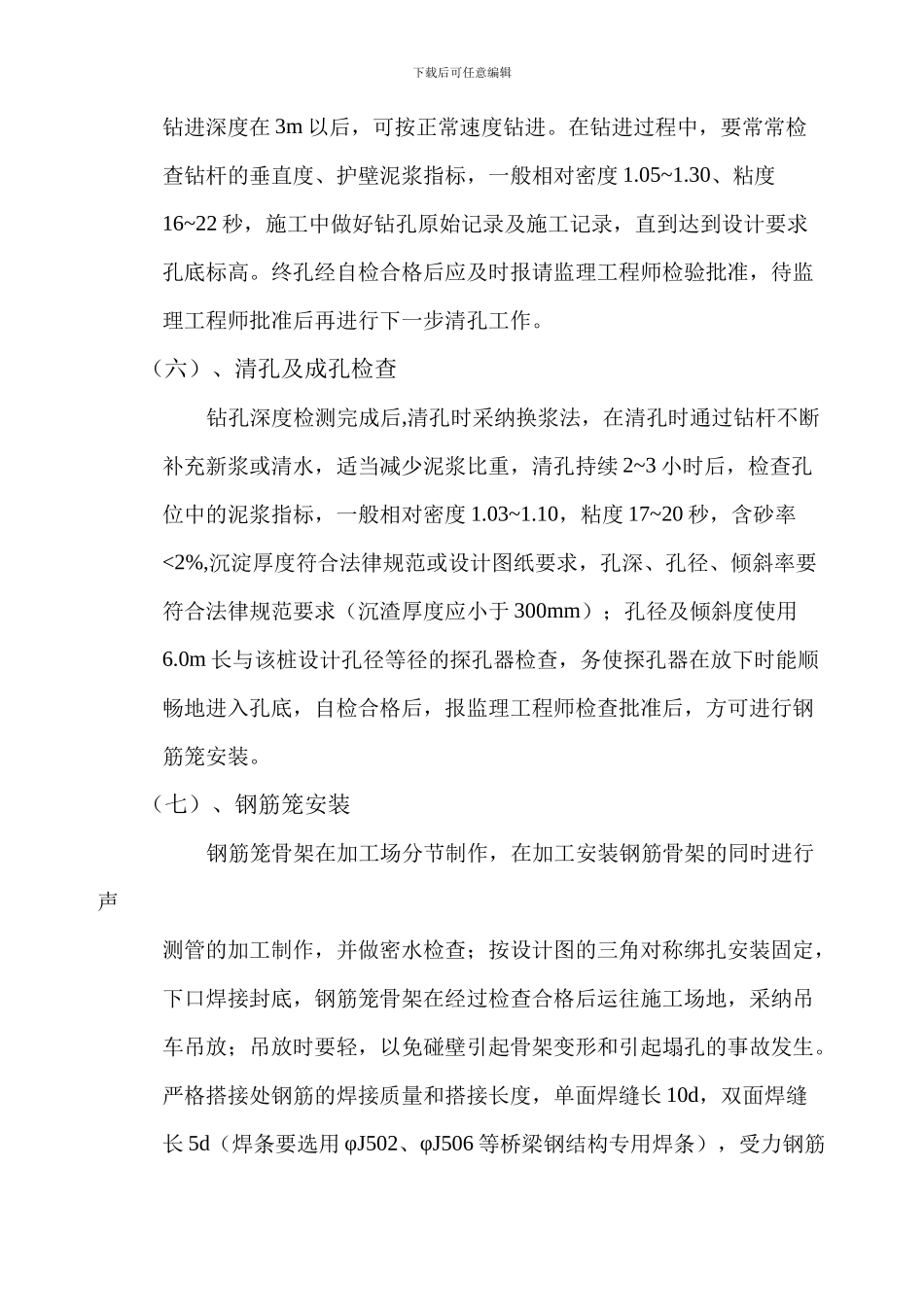

下载后可任意编辑钻孔灌注桩施工技术方案一、概况根据设计单位及监理工程师提供的现有图纸，本合同段内桥梁下部为钻孔灌注桩，桩基形式为摩擦桩；上接桩柱式墩柱、盖梁。最大桩长为 38m，桩直径分别为：Φ120cm、Φ150cm 两种，上部为预应力空心板（后万庄分离立交为现浇连续箱梁），简支梁结构和现浇桥面连续（根据现有图纸统计，待设计图纸到后再补充）。二、施工工序及技术要求桩基础施工时工序较多，工艺流程互相衔接，主要工序有：桩的定位测量放样、护筒埋设、泥浆调制、泥浆池及泥浆循环系统的布置、钻机成孔、清孔及成孔检测（桩位、垂直度、泥浆密度测定）、钢筋笼（包括声测管）安装、导管安装、浇筑水下混凝土、成桩质量检测等工作。钻机采纳回旋钻机，型号为 GP-15 型。（一）、桩位的测量放样 根据设计单位和监理工程师移交的桩位控制点及水准点，进行施测和复测确定桩位；同时在不易破坏的地方设置保护桩（采纳四点交汇法人工控制好桩位），防止桩位偏移。自检合格后报监理工程师复核。（二）、护筒埋设护筒采纳 6mm 钢板弯曲制作而成，内径比设计桩径大20~40cm，护筒埋设深度 2~4m 以上，高出地面 0.3m，采纳人工挖埋，并用粘土对称分层夯实回填，护筒平面位置的偏差不得大于下载后可任意编辑5cm，护筒倾斜的偏差不大于 1%。施工水中桩时，护筒应高于水面1~2m。（三）、泥浆配制的几项技术指标首先泥浆的密度按 1.05~1.20,粘度(Pa,S)16~22,含沙率 8~4%，胶体率≥96％，失水率（mL/3min）≤25，泥皮厚（mm/30min）≤2，静切力（Pa）在 1.0~2.5 之间,酸碱度(pH)8~10。 作为泥浆制浆原料的膨润土一般用量为水的 8%，8kg 的膨润土可掺 100L 的水。对于粘土地层，可降低到 3~5%，较差的膨润土用水量为 12%左右。 根据桩位地质情况，必要时为了增加水化膜厚度、提供泥浆的胶体率和稳定性，降低失水量，可在泥浆中加碱粉或纯碱。用量均为孔中泥浆体积的 0.1%~0.4%。（四）、泥浆池及泥浆循环系统布置泥浆循环系统布设，根据现场和周围的环境进行合理布置，一般情况两墩台共用一套泥浆循环系统。泥浆循环池，由沉淀池和泥浆池组成，沉淀池深 2m，泥浆池深 1~1.2m，对沉淀池中沉渣及灌注砼溢出的泥浆随时清除，严禁就地弃渣、泥浆溢流污染周围环境。（五）、钻机成孔钻机就位，安装钻头和钻杆，对准桩位，偏差不得大于 50mm，经检查合格后，方可开始钻孔。初始时，应稍提吊起钻杆，不可钻进太快，下载后可任意编...
