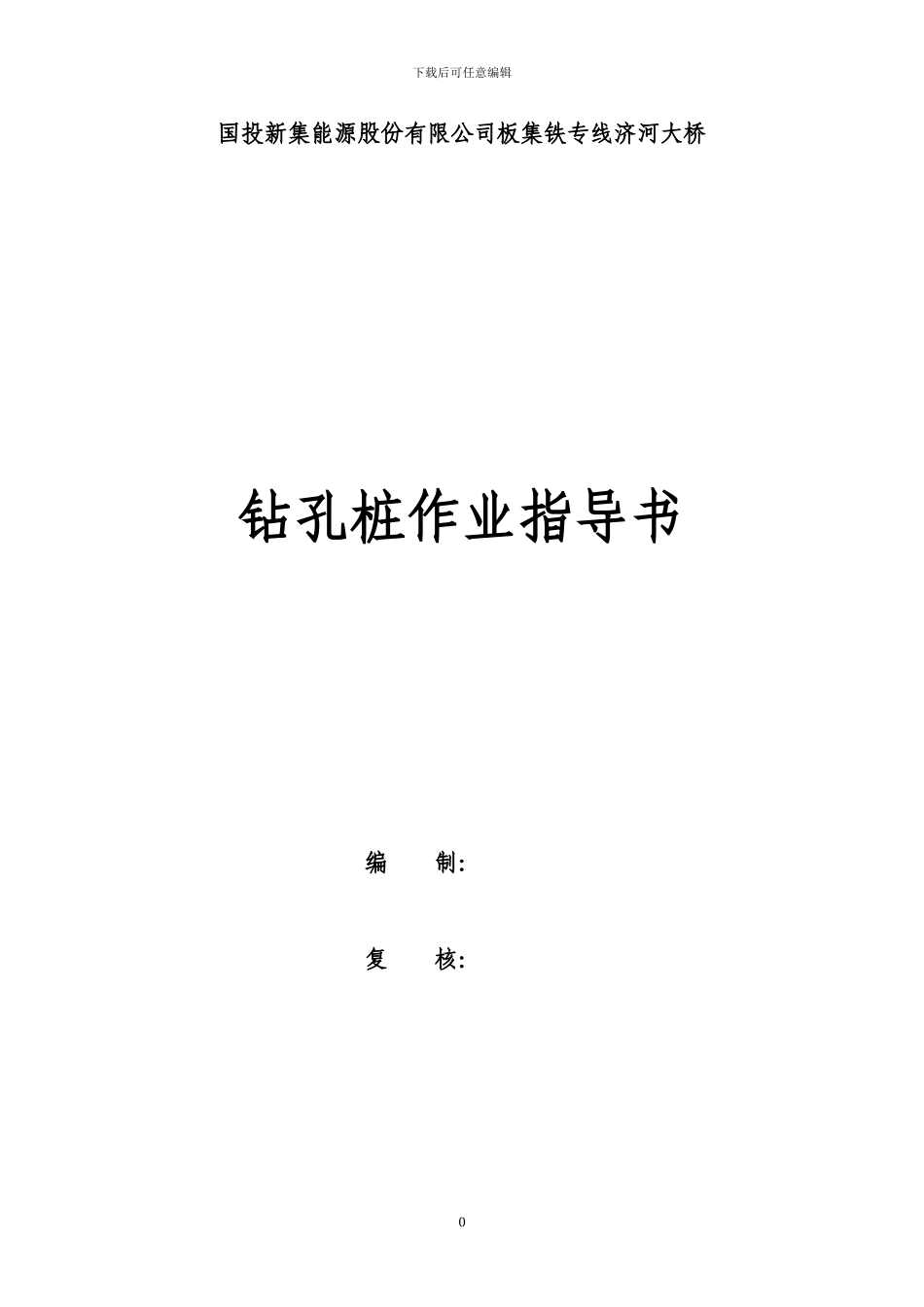

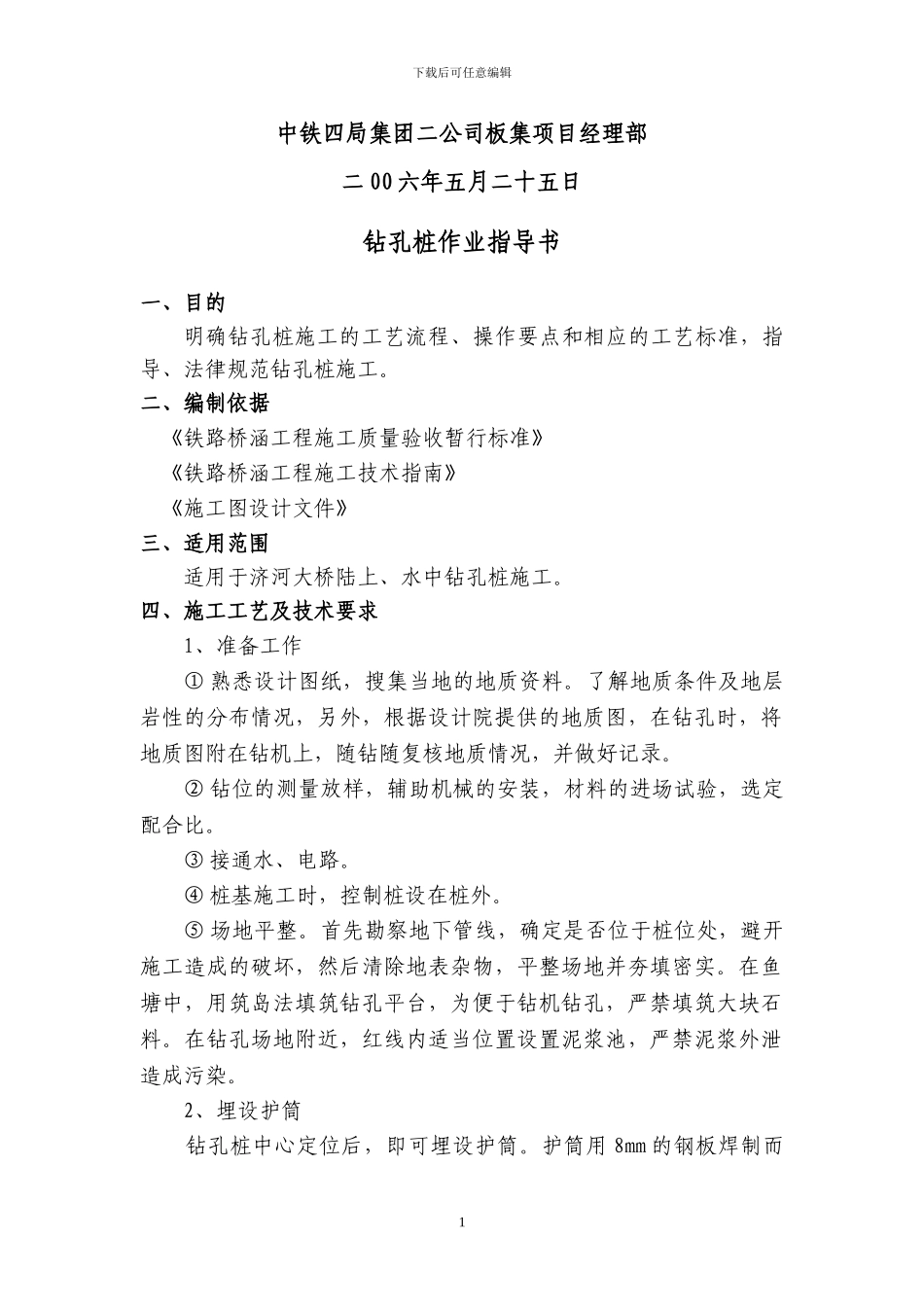

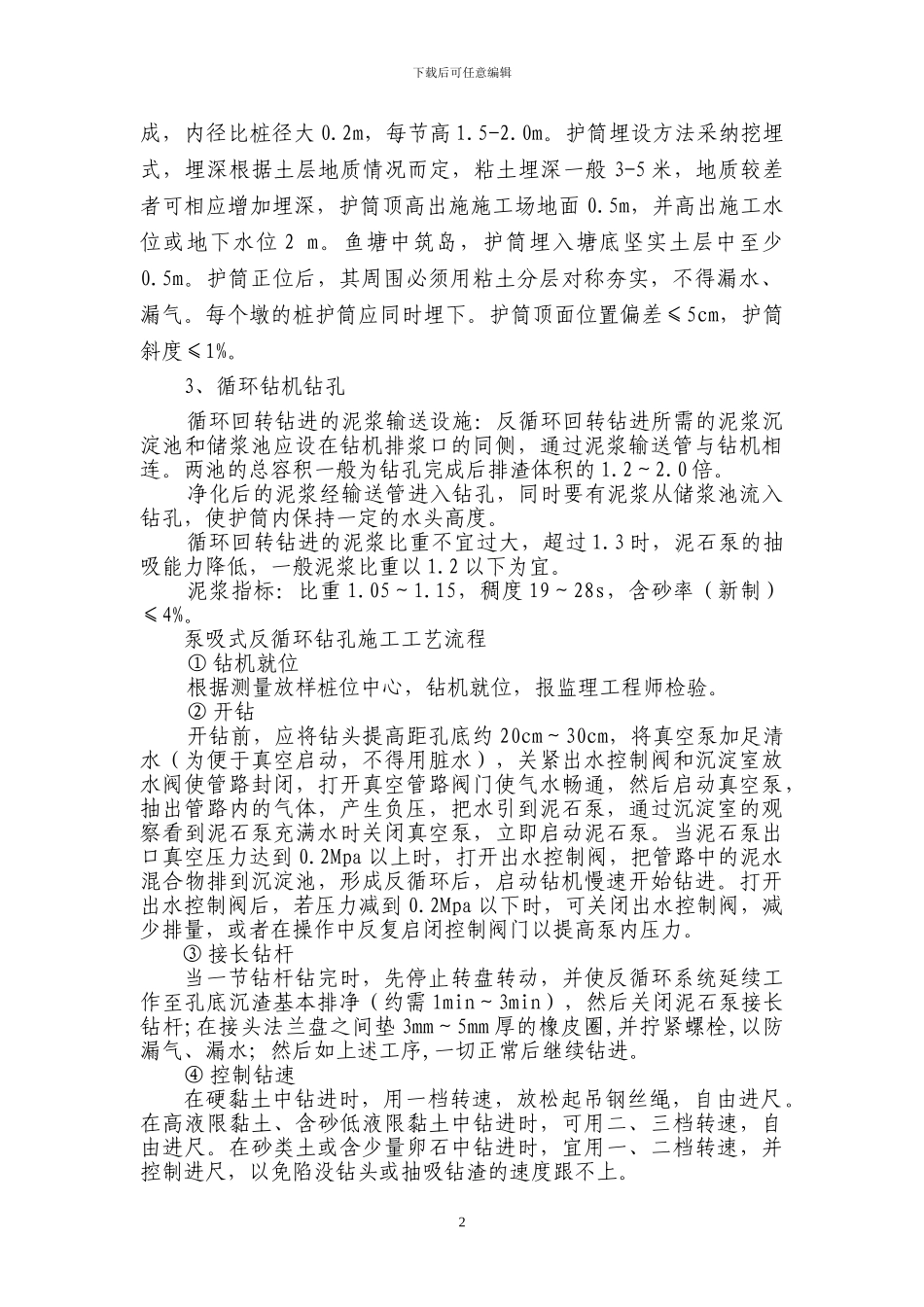

下载后可任意编辑国投新集能源股份有限公司板集铁专线济河大桥钻孔桩作业指导书编 制：复 核：0下载后可任意编辑中铁四局集团二公司板集项目经理部二 00 六年五月二十五日钻孔桩作业指导书一、目的明确钻孔桩施工的工艺流程、操作要点和相应的工艺标准，指导、法律规范钻孔桩施工。二、编制依据《铁路桥涵工程施工质量验收暂行标准》《铁路桥涵工程施工技术指南》《施工图设计文件》三、适用范围适用于济河大桥陆上、水中钻孔桩施工。四、施工工艺及技术要求1、准备工作① 熟悉设计图纸，搜集当地的地质资料。了解地质条件及地层岩性的分布情况，另外，根据设计院提供的地质图，在钻孔时，将地质图附在钻机上，随钻随复核地质情况，并做好记录。② 钻位的测量放样，辅助机械的安装，材料的进场试验，选定配合比。③ 接通水、电路。④ 桩基施工时，控制桩设在桩外。⑤ 场地平整。首先勘察地下管线，确定是否位于桩位处，避开施工造成的破坏，然后清除地表杂物，平整场地并夯填密实。在鱼塘中，用筑岛法填筑钻孔平台，为便于钻机钻孔，严禁填筑大块石料。在钻孔场地附近，红线内适当位置设置泥浆池，严禁泥浆外泄造成污染。2、埋设护筒钻孔桩中心定位后，即可埋设护筒。护筒用 8mm 的钢板焊制而1下载后可任意编辑成，内径比桩径大 0.2m，每节高 1.5-2.0m。护筒埋设方法采纳挖埋式，埋深根据土层地质情况而定，粘土埋深一般 3-5 米，地质较差者可相应增加埋深，护筒顶高出施施工场地面 0.5m，并高出施工水位或地下水位 2 m。鱼塘中筑岛，护筒埋入塘底坚实土层中至少0.5m。护筒正位后，其周围必须用粘土分层对称夯实，不得漏水、漏气。每个墩的桩护筒应同时埋下。护筒顶面位置偏差≤5cm，护筒斜度≤1%。3、循环钻机钻孔循环回转钻进的泥浆输送设施：反循环回转钻进所需的泥浆沉淀池和储浆池应设在钻机排浆口的同侧，通过泥浆输送管与钻机相连。两池的总容积一般为钻孔完成后排渣体积的 1.2～2.0 倍。净化后的泥浆经输送管进入钻孔，同时要有泥浆从储浆池流入钻孔，使护筒内保持一定的水头高度。循环回转钻进的泥浆比重不宜过大，超过 1.3 时，泥石泵的抽吸能力降低，一般泥浆比重以 1.2 以下为宜。泥浆指标：比重 1.05～1.15，稠度 19～28s，含砂率（新制）≤4%。泵吸式反循环钻孔施工工艺流程① 钻机就位根据测量放样桩位中心，钻机就位，报监理工程师检验。② 开钻开钻前，应将钻头提高距孔底约 20cm～30cm，将真空泵加...
