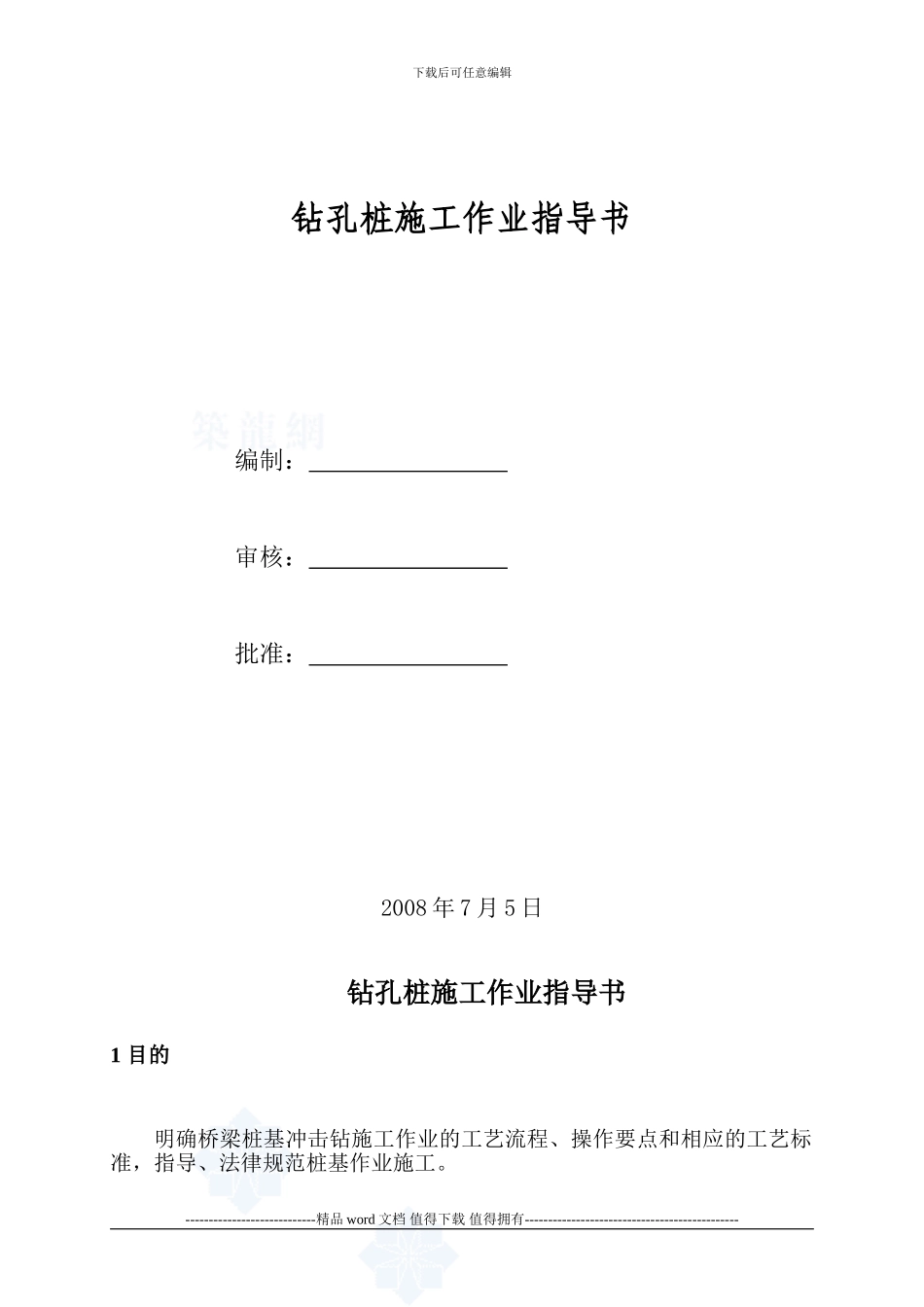

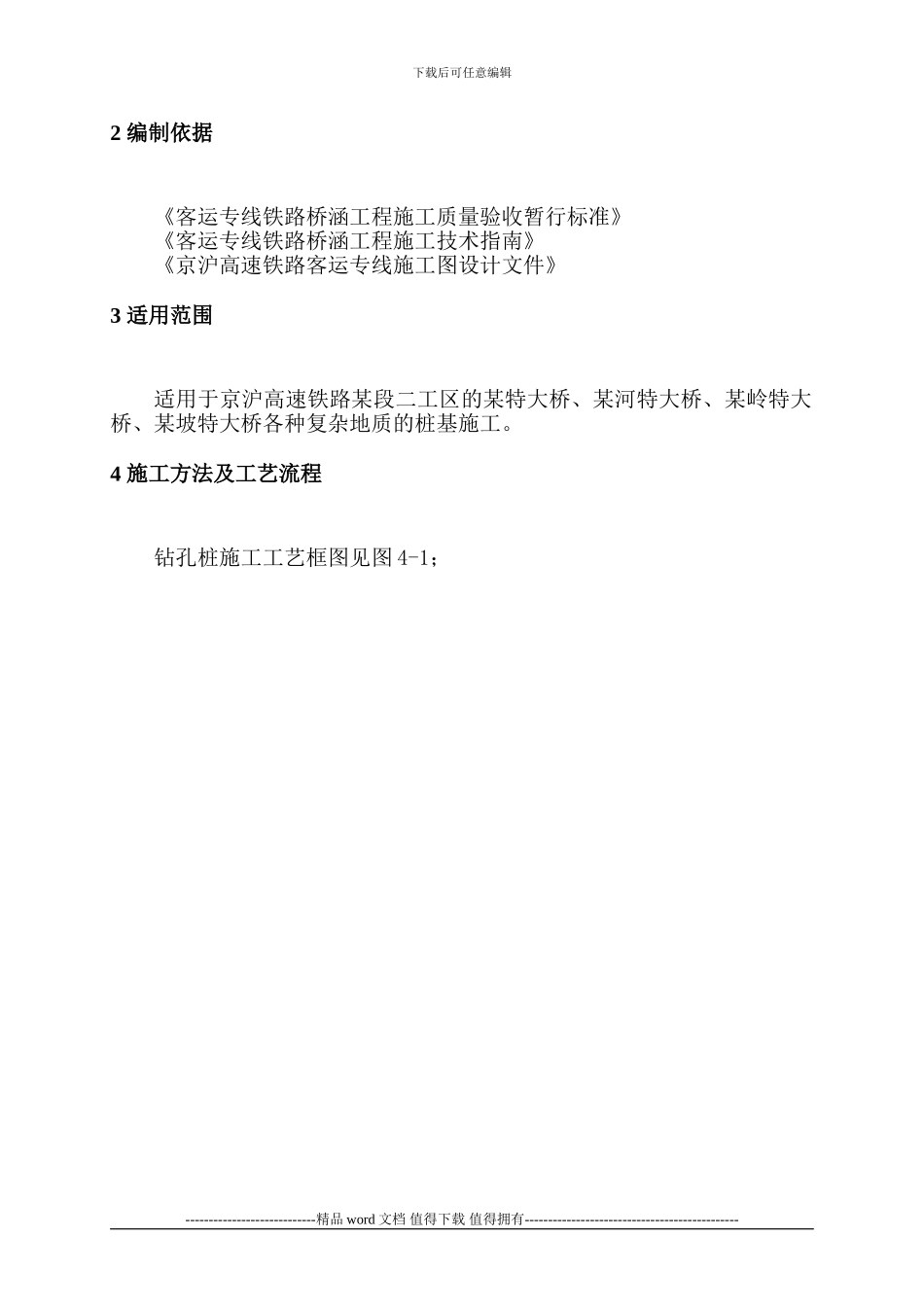

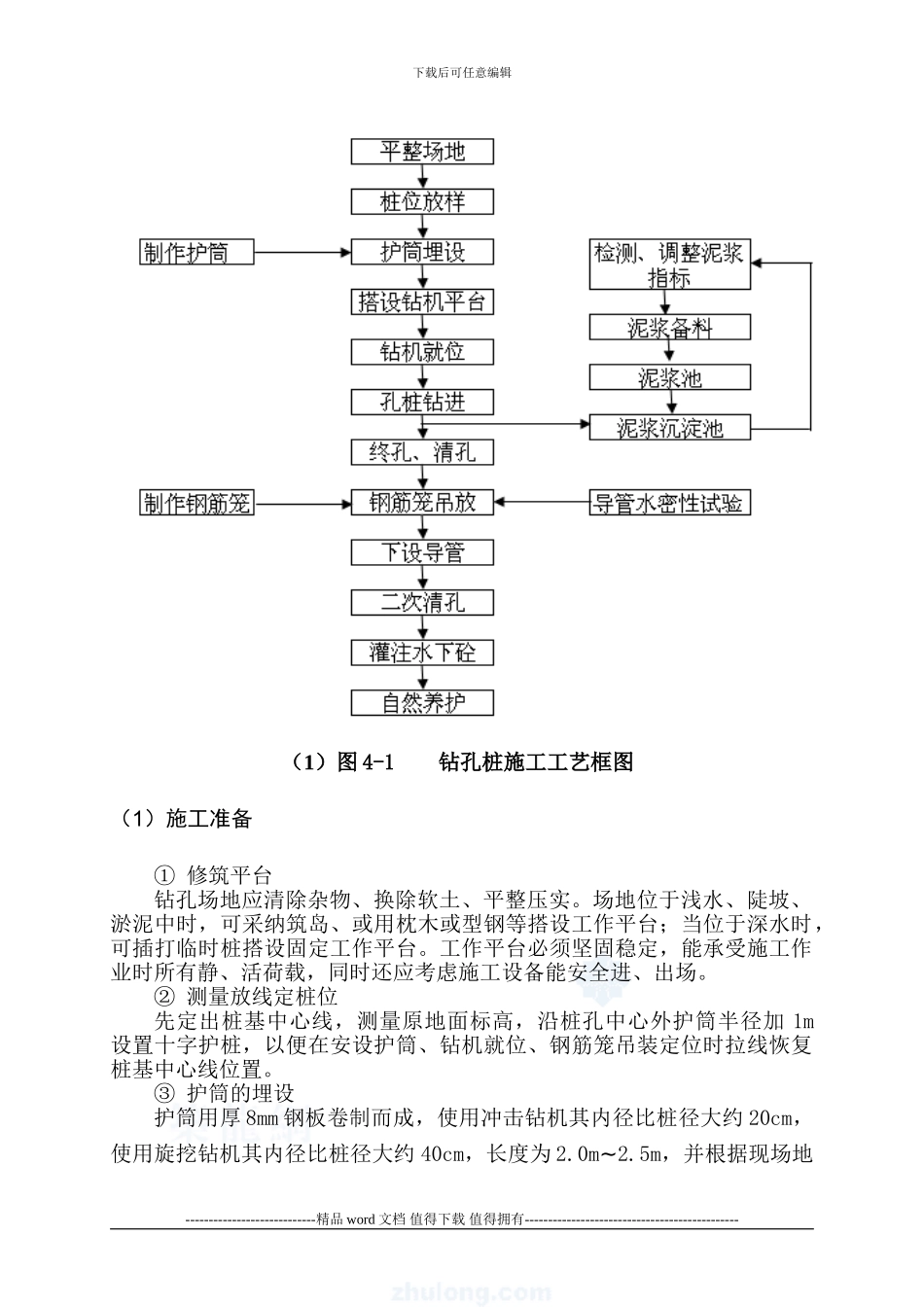

下载后可任意编辑钻孔桩施工作业指导书 编制： 审核： 批准： 2008 年 7 月 5 日钻孔桩施工作业指导书1 目的明确桥梁桩基冲击钻施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑2 编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《京沪高速铁路客运专线施工图设计文件》3 适用范围适用于京沪高速铁路某段二工区的某特大桥、某河特大桥、某岭特大桥、某坡特大桥各种复杂地质的桩基施工。4 施工方法及工艺流程钻孔桩施工工艺框图见图 4-1；----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑（1）图 4-1 钻孔桩施工工艺框图（1）施工准备① 修筑平台钻孔场地应清除杂物、换除软土、平整压实。场地位于浅水、陡坡、淤泥中时，可采纳筑岛、或用枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭设固定工作平台。工作平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。② 测量放线定桩位先定出桩基中心线，测量原地面标高，沿桩孔中心外护筒半径加 1m设置十字护桩，以便在安设护筒、钻机就位、钢筋笼吊装定位时拉线恢复桩基中心线位置。③ 护筒的埋设护筒用厚 8mm 钢板卷制而成，使用冲击钻机其内径比桩径大约 20cm，使用旋挖钻机其内径比桩径大约 40cm，长度为 2.0m~2.5m，并根据现场地----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑质情况而定，护筒底部要落在同一地层上。同时为增加刚度防止变形，在护 筒 上 、 下 端 口 和 中 部 外 侧 各 焊 一 道 加 劲 肋 ， 护 筒 顶 面 高 处 地 面0.2~0.5m。护筒埋设采纳挖埋法，即用旋挖钻钻头或人工挖除所要埋护筒的土层后，将护筒放入其中，护筒就位校准可在护筒口外的十字护桩上挂十字线，用垂吊线锤的方式检查定位，护筒埋设应准确、水平、垂直、稳固，护筒中心与设计桩位中心的偏差不得大于 2cm，垂直度偏差不大于 0.5%。护筒就位后，其外侧开挖缝分层回填捣密护筒的四周应回填粘土并夯实。④ 泥浆的制备采纳泥...
