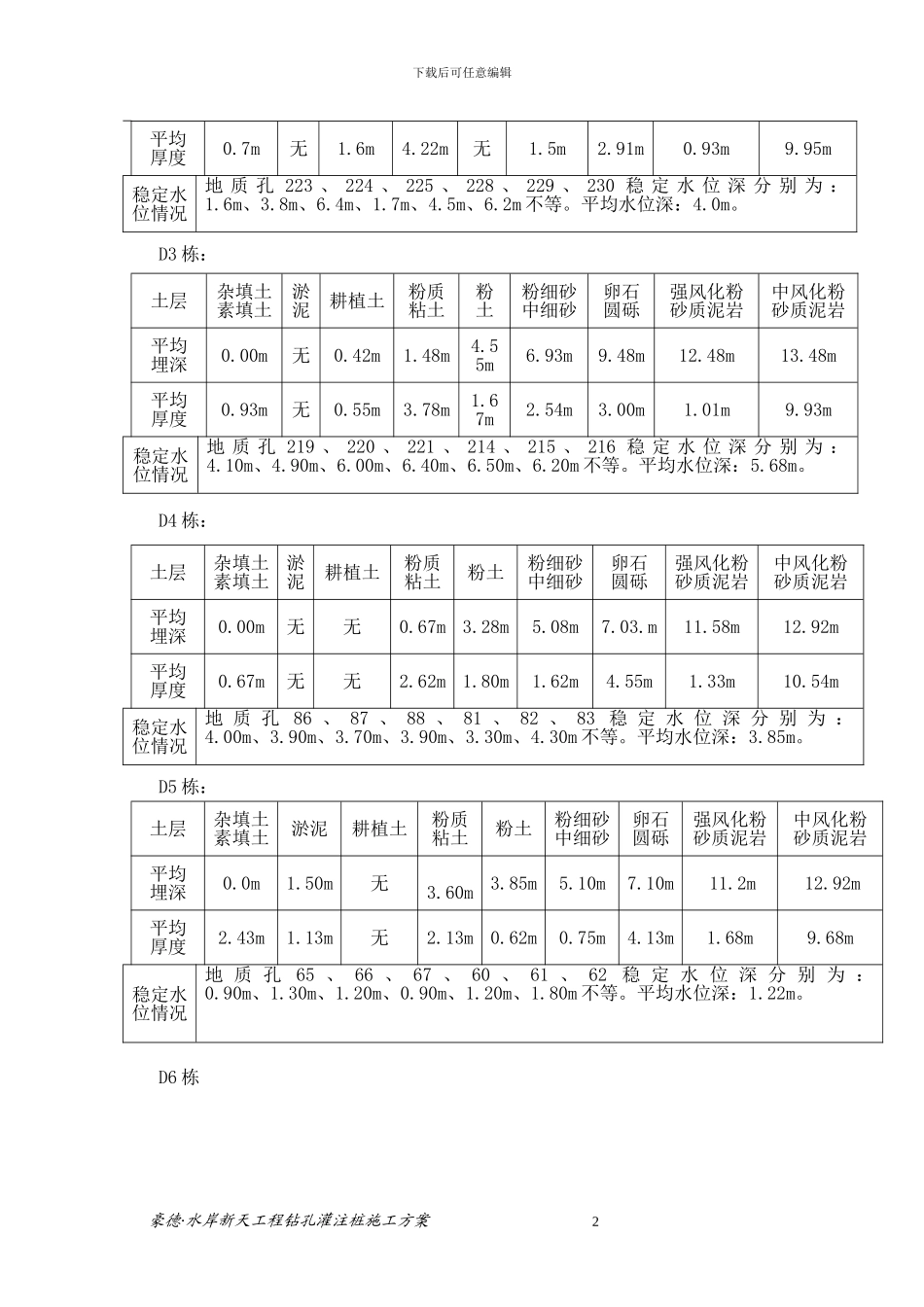

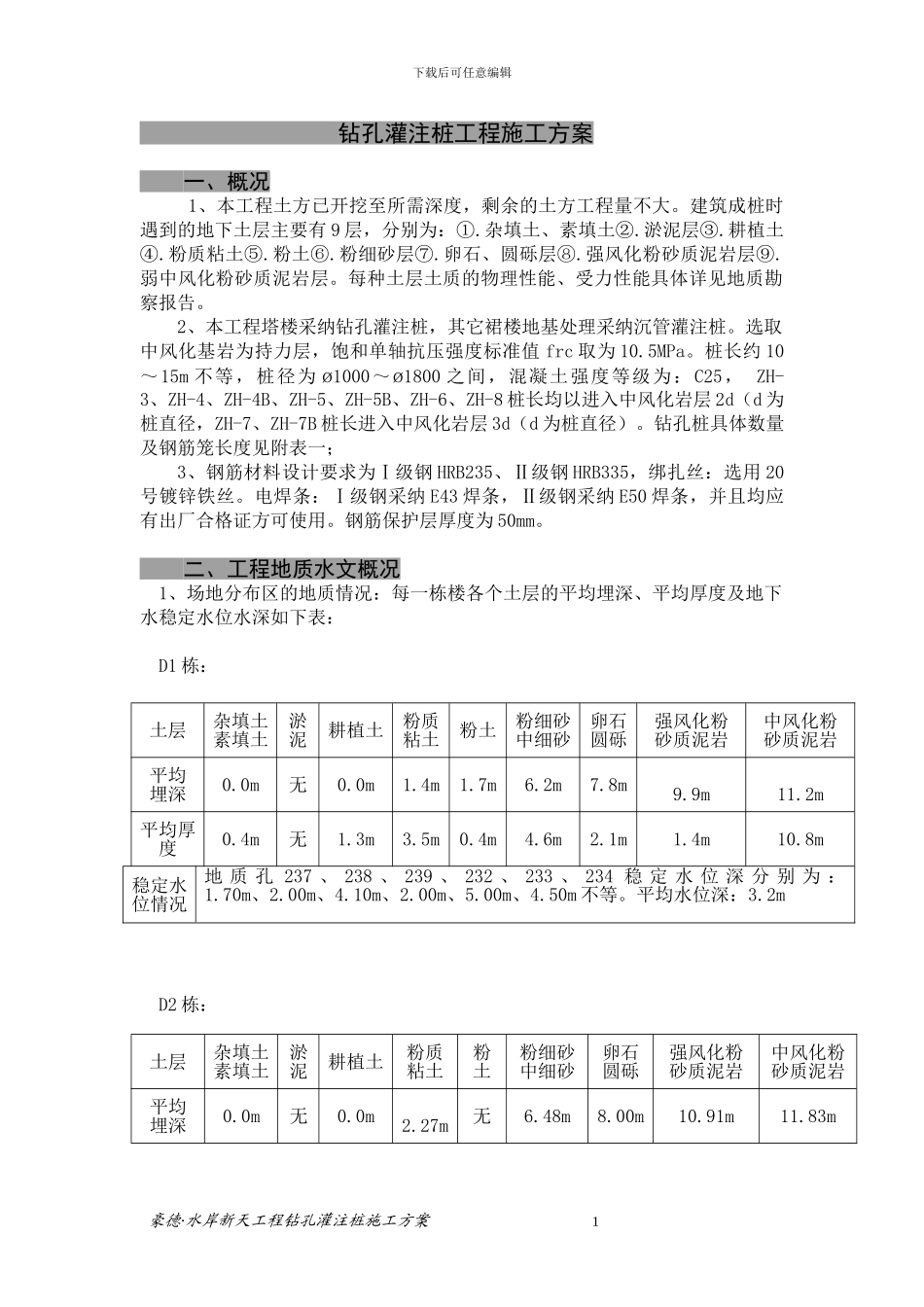

下载后可任意编辑 钻孔灌注桩工程施工方案 一、概况 1、本工程土方已开挖至所需深度，剩余的土方工程量不大。建筑成桩时遇到的地下土层主要有 9 层，分别为：①.杂填土、素填土②.淤泥层③.耕植土④.粉质粘土⑤.粉土⑥.粉细砂层⑦.卵石、圆砾层⑧.强风化粉砂质泥岩层⑨.弱中风化粉砂质泥岩层。每种土层土质的物理性能、受力性能具体详见地质勘察报告。2、本工程塔楼采纳钻孔灌注桩，其它裙楼地基处理采纳沉管灌注桩。选取中风化基岩为持力层，饱和单轴抗压强度标准值 frc 取为 10.5MPa。桩长约 10～15m 不等，桩径为 ø1000～ø1800 之间，混凝土强度等级为：C25， ZH-3、ZH-4、ZH-4B、ZH-5、ZH-5B、ZH-6、ZH-8 桩长均以进入中风化岩层 2d（d 为桩直径，ZH-7、ZH-7B 桩长进入中风化岩层 3d（d 为桩直径）。钻孔桩具体数量及钢筋笼长度见附表一；3、钢筋材料设计要求为Ⅰ级钢 HRB235、Ⅱ级钢 HRB335，绑扎丝：选用 20号镀锌铁丝。电焊条：Ⅰ级钢采纳 E43 焊条，Ⅱ级钢采纳 E50 焊条，并且均应有出厂合格证方可使用。钢筋保护层厚度为 50mm。 二、工程地质水文概况 1、场地分布区的地质情况：每一栋楼各个土层的平均埋深、平均厚度及地下水稳定水位水深如下表：D1 栋：D2 栋： 豪德·水岸新天工程钻孔灌注桩施工方案 1 土层杂填土素填土淤泥耕植土粉质粘土粉土粉细砂中细砂卵石圆砾强风化粉砂质泥岩中风化粉砂质泥岩平均埋深0.0m无0.0m1.4m1.7m6.2m7.8m9.9m11.2m平均厚度0.4m无1.3m3.5m0.4m4.6m2.1m1.4m10.8m稳定水位情况地 质 孔 237 、 238 、 239 、 232 、 233 、 234 稳 定 水 位 深 分 别 为 ：1.70m、2.00m、4.10m、2.00m、5.00m、4.50m 不等。平均水位深：3.2m土层杂填土素填土淤泥耕植土粉质粘土粉土粉细砂中细砂卵石圆砾强风化粉砂质泥岩中风化粉砂质泥岩平均埋深0.0m无0.0m2.27m无6.48m8.00m10.91m11.83m下载后可任意编辑D3 栋：D4 栋：D5 栋：D6 栋 豪德·水岸新天工程钻孔灌注桩施工方案 2 平均厚度0.7m无1.6m4.22m无1.5m2.91m0.93m9.95m稳定水位情况地 质 孔 223 、 224 、 225 、 228 、 229 、 230 稳 定 水 位 深 分 别 为 ：1.6m、3.8m、6.4m、1.7m、4.5m、6.2m 不等。平均水位深：4.0m。土层杂填土素填土淤泥耕植土粉质粘土粉土粉细砂中细砂卵石圆砾强风化粉砂质泥岩中风化粉砂质泥岩平均埋深0.00m无0.42m1.48m4.55m6.93m9.48m12.48m13....
