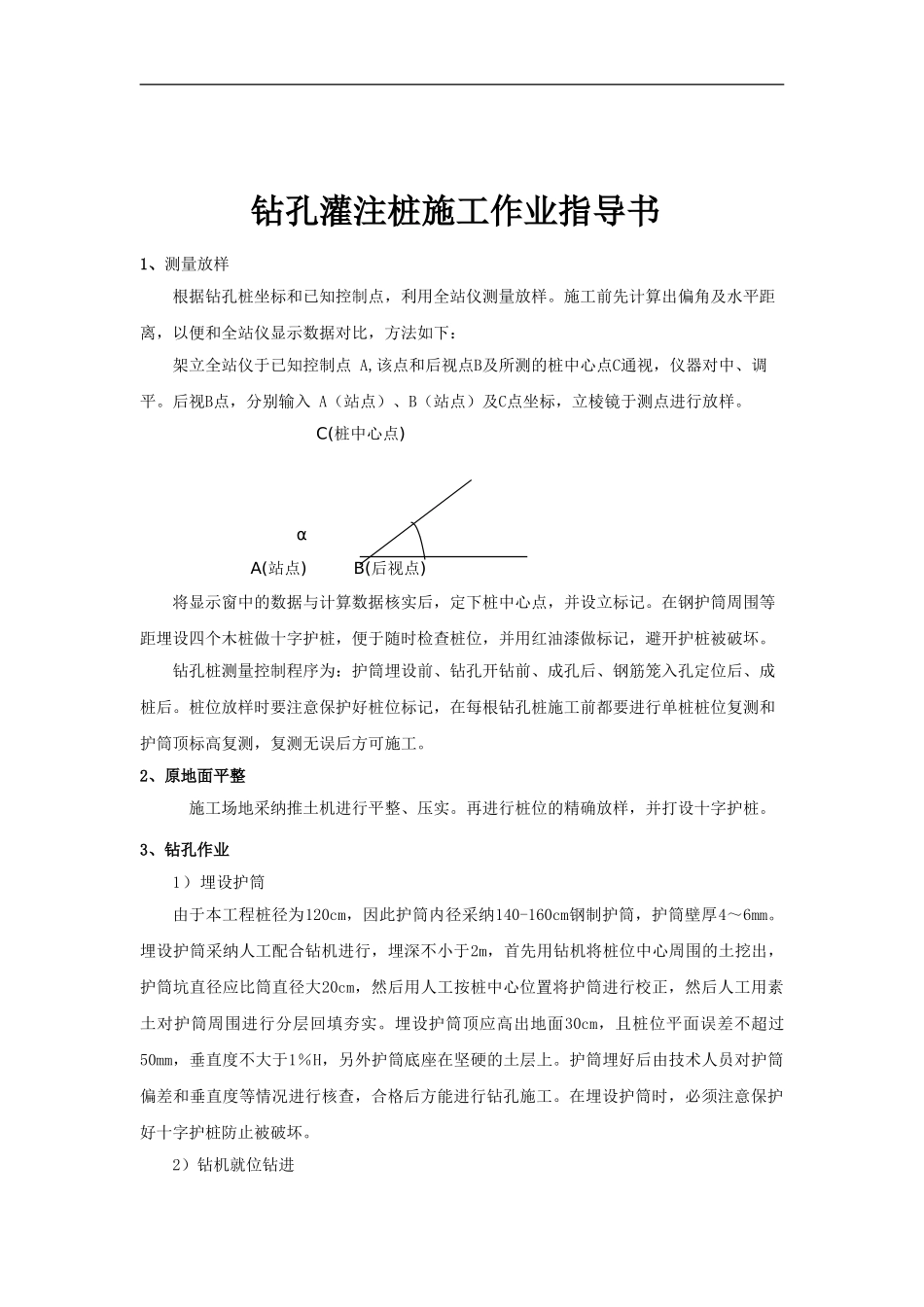

钻孔灌注桩施工作业指导书1、测量放样根据钻孔桩坐标和已知控制点，利用全站仪测量放样。施工前先计算出偏角及水平距离，以便和全站仪显示数据对比，方法如下：架立全站仪于已知控制点 A,该点和后视点B及所测的桩中心点C通视，仪器对中、调平。后视B点，分别输入 A（站点）、B（站点）及C点坐标，立棱镜于测点进行放样。 C(桩中心点) α A(站点) B(后视点)将显示窗中的数据与计算数据核实后，定下桩中心点，并设立标记。在钢护筒周围等距埋设四个木桩做十字护桩，便于随时检查桩位，并用红油漆做标记，避开护桩被破坏。钻孔桩测量控制程序为：护筒埋设前、钻孔开钻前、成孔后、钢筋笼入孔定位后、成桩后。桩位放样时要注意保护好桩位标记，在每根钻孔桩施工前都要进行单桩桩位复测和护筒顶标高复测，复测无误后方可施工。2、原地面平整施工场地采纳推土机进行平整、压实。再进行桩位的精确放样，并打设十字护桩。3、钻孔作业1）埋设护筒由于本工程桩径为120cm，因此护筒内径采纳140-160cm钢制护筒，护筒壁厚4～6mm。埋设护筒采纳人工配合钻机进行，埋深不小于2m，首先用钻机将桩位中心周围的土挖出，护筒坑直径应比筒直径大20cm，然后用人工按桩中心位置将护筒进行校正，然后人工用素土对护筒周围进行分层回填夯实。埋设护筒顶应高出地面30cm，且桩位平面误差不超过50mm，垂直度不大于1％H，另外护筒底座在坚硬的土层上。护筒埋好后由技术人员对护筒偏差和垂直度等情况进行核查，合格后方能进行钻孔施工。在埋设护筒时，必须注意保护好十字护桩防止被破坏。2）钻机就位钻进下载后可任意编辑 钻机就位靠近桩位时，严防钻机破坏设在桩位附近的护桩。钻机就位时及时调整钻杆使之垂直，并确保钻头 中 心 与 桩 中 心 处 于 同 一 垂 线 上 。 钻 进 刚 开 始 时 均 匀 慢 速 钻进，待钻头全部进入土层后再加快钻进速度，当遇到粉砂及砂砾层时要放慢钻进速度，并加大泥浆比重。钻孔作业分班连续进行，并由技术人员填写好钻孔记录特别是作好实际地质情况记录，将其地质情况与地质勘探资料进行对比，如有出入尽快与监理、设计、业主联系，进行协商，共同解决。钻进作业在整个过程中保持孔内水位并加强泥浆性能的检测和试验,泥浆性能根据以下原则来控制： （1）钻头经过粘土层时，中速钻进，泥浆宜稀。 （2）进入砂性土时，宜低速钻进，并加大泥浆稠度，以形成良好的护壁。同时防止护筒的沉陷和位移。3）清孔钻孔深度达...
