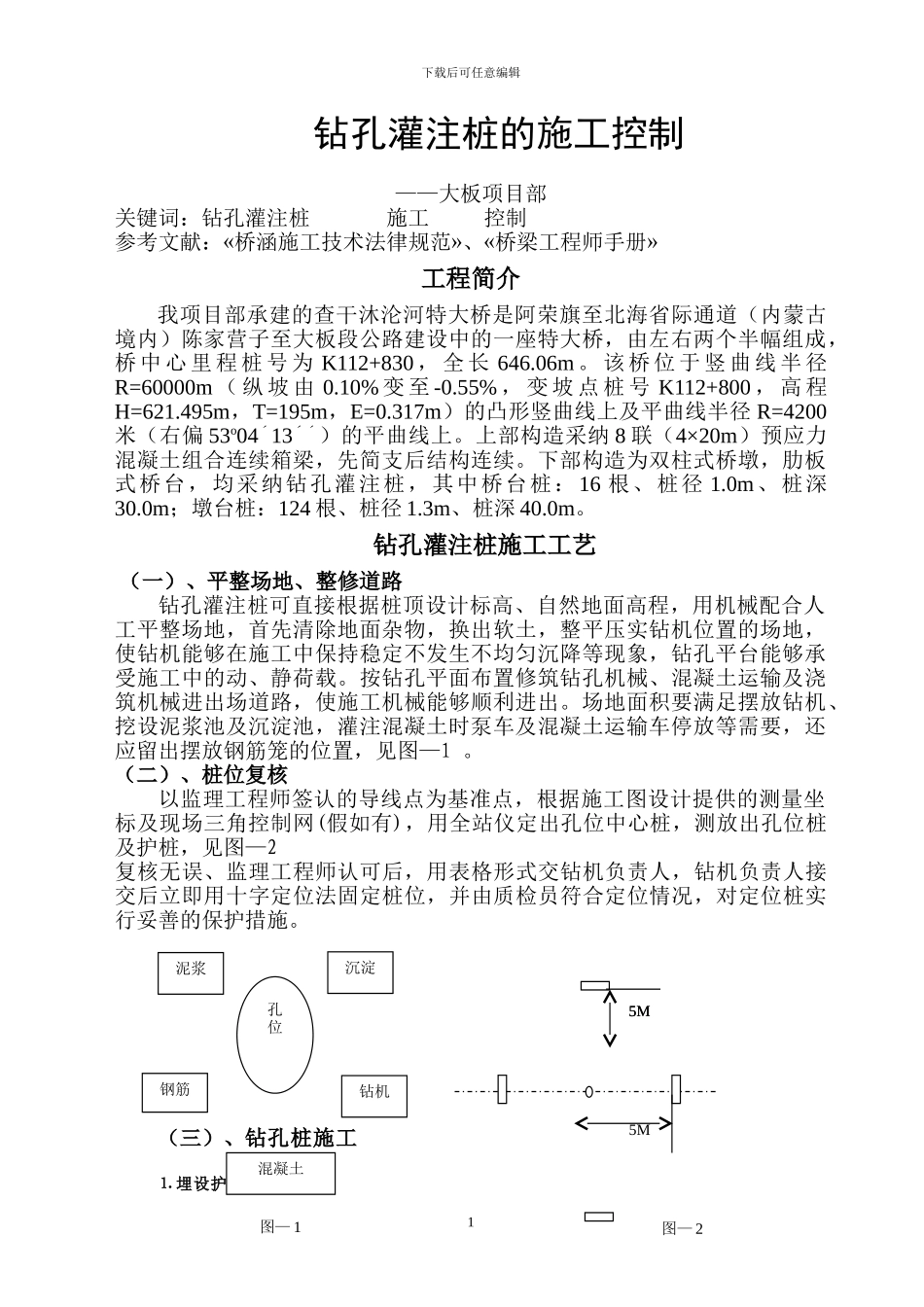

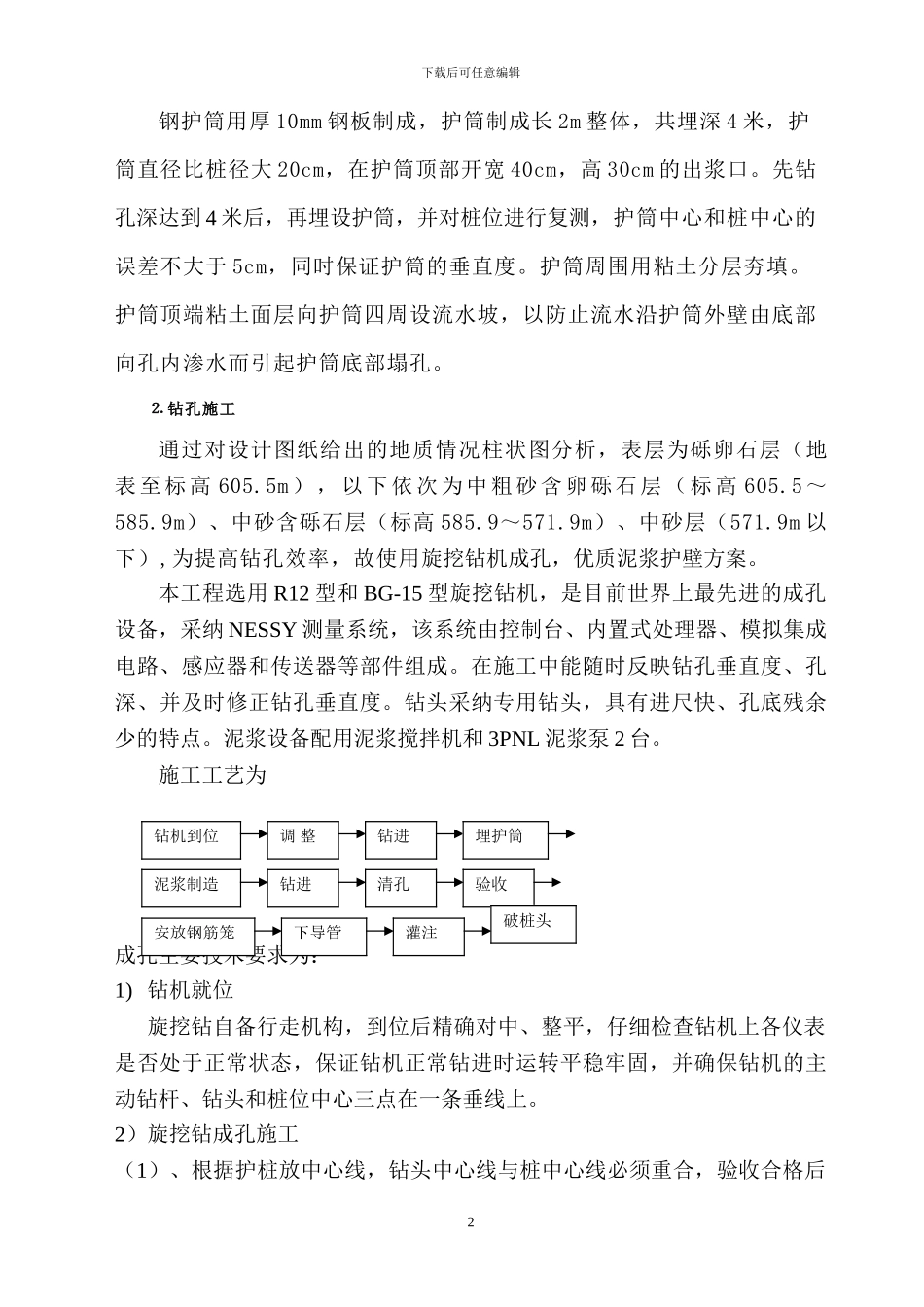

下载后可任意编辑钻孔灌注桩的施工控制——大板项目部关键词：钻孔灌注桩 施工 控制参考文献：«桥涵施工技术法律规范»、«桥梁工程师手册»工程简介我项目部承建的查干沐沦河特大桥是阿荣旗至北海省际通道（内蒙古境内）陈家营子至大板段公路建设中的一座特大桥，由左右两个半幅组成，桥 中 心 里 程 桩 号 为 K112+830 ， 全 长 646.06m 。 该 桥 位 于 竖 曲 线 半 径R=60000m （ 纵 坡 由 0.10% 变 至 -0.55% ， 变 坡 点 桩 号 K112+800 ， 高 程H=621.495m，T=195m，E=0.317m）的凸形竖曲线上及平曲线半径 R=4200米（右偏 53o04ˊ13ˊˊ）的平曲线上。上部构造采纳 8 联（4×20m）预应力混凝土组合连续箱梁，先简支后结构连续。下部构造为双柱式桥墩，肋板式桥台，均采纳钻孔灌注桩，其中桥台桩：16 根、桩径 1.0m、桩深30.0m；墩台桩：124 根、桩径 1.3m、桩深 40.0m。钻孔灌注桩施工工艺 （一）、平整场地、整修道路钻孔灌注桩可直接根据桩顶设计标高、自然地面高程，用机械配合人工平整场地，首先清除地面杂物，换出软土，整平压实钻机位置的场地，使钻机能够在施工中保持稳定不发生不均匀沉降等现象，钻孔平台能够承受施工中的动、静荷载。按钻孔平面布置修筑钻孔机械、混凝土运输及浇筑机械进出场道路，使施工机械能够顺利进出。场地面积要满足摆放钻机、挖设泥浆池及沉淀池，灌注混凝土时泵车及混凝土运输车停放等需要，还应留出摆放钢筋笼的位置，见图—1 。（二）、桩位复核以监理工程师签认的导线点为基准点，根据施工图设计提供的测量坐标及现场三角控制网(假如有)，用全站仪定出孔位中心桩，测放出孔位桩及护桩，见图—2复核无误、监理工程师认可后，用表格形式交钻机负责人，钻机负责人接交后立即用十字定位法固定桩位，并由质检员符合定位情况，对定位桩实行妥善的保护措施。 （三）、钻孔桩施工⒈ 埋设护筒1孔位泥浆钢筋沉淀钻机混凝土5M5M5M图— 2图— 1下载后可任意编辑钢护筒用厚 10mm 钢板制成，护筒制成长 2m 整体，共埋深 4 米，护筒直径比桩径大 20cm，在护筒顶部开宽 40cm，高 30cm 的出浆口。先钻孔深达到 4 米后，再埋设护筒，并对桩位进行复测，护筒中心和桩中心的误差不大于 5cm，同时保证护筒的垂直度。护筒周围用粘土分层夯填。护筒顶端粘土面层向护筒四周设流水坡，以防止流水沿护筒外壁由底部向孔内渗水而引起护筒底部塌孔。⒉ 钻孔...
