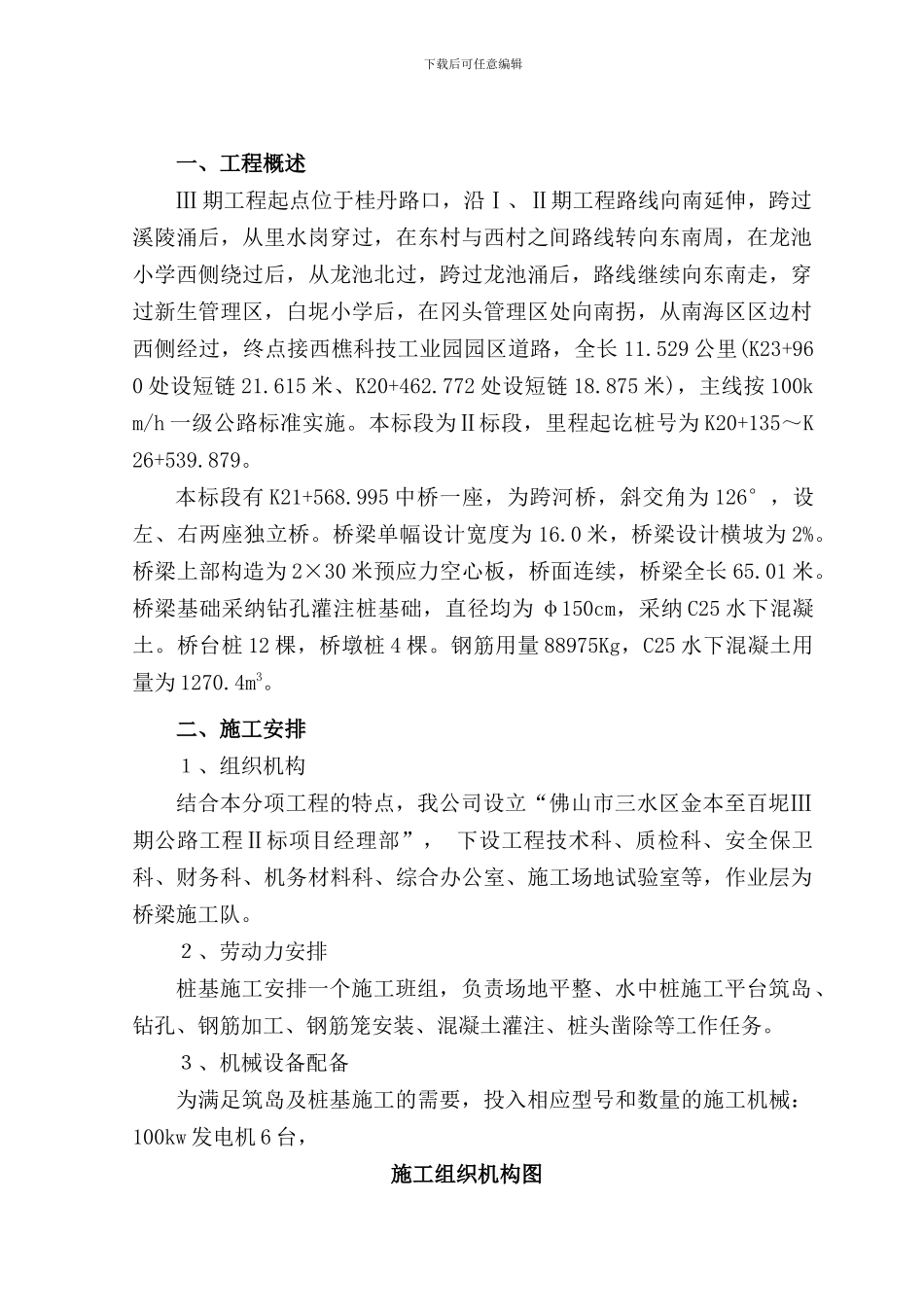

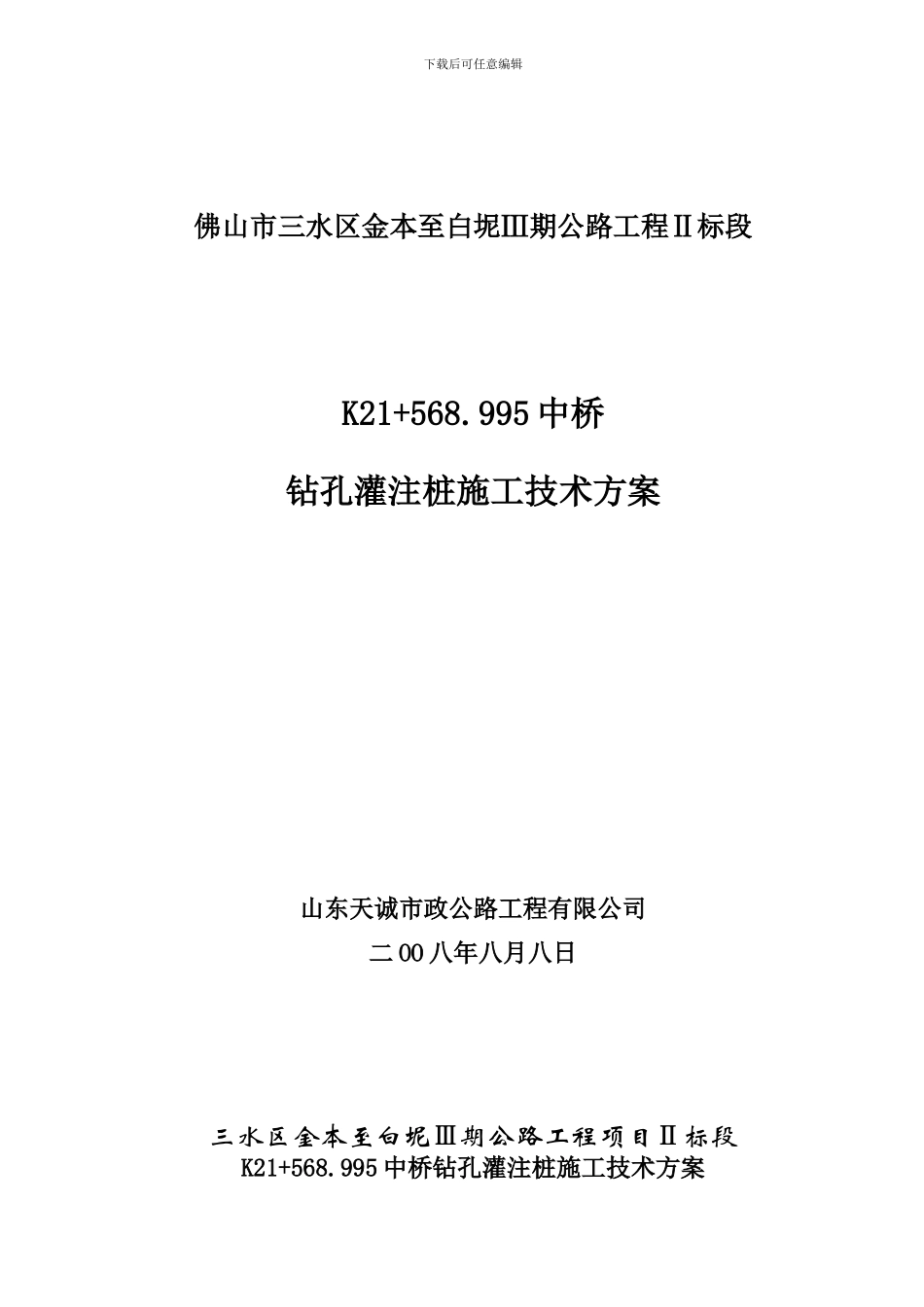

下载后可任意编辑佛山市三水区金本至白坭Ⅲ期公路工程Ⅱ标段 K21+568.995 中桥钻孔灌注桩施工技术方案 山东天诚市政公路工程有限公司二 OO 八年八月八日三水区金本至白坭Ⅲ期公路工程项目Ⅱ标段K21+568.995 中桥钻孔灌注桩施工技术方案下载后可任意编辑一、工程概述Ⅲ 期工程起点位于桂丹路口，沿Ⅰ、Ⅱ期工程路线向南延伸，跨过溪陵涌后，从里水岗穿过，在东村与西村之间路线转向东南周，在龙池小学西侧绕过后，从龙池北过，跨过龙池涌后，路线继续向东南走，穿过新生管理区，白坭小学后，在冈头管理区处向南拐，从南海区区边村西侧经过，终点接西樵科技工业园园区道路，全长 11.529 公里(K23+960 处设短链 21.615 米、K20+462.772 处设短链 18.875 米)，主线按 100km/h 一级公路标准实施。本标段为Ⅱ标段，里程起讫桩号为 K20+135～K26+539.879。本标段有 K21+568.995 中桥一座，为跨河桥，斜交角为 126°，设左、右两座独立桥。桥梁单幅设计宽度为 16.0 米，桥梁设计横坡为 2%。桥梁上部构造为 2×30 米预应力空心板，桥面连续，桥梁全长 65.01 米。桥梁基础采纳钻孔灌注桩基础，直径均为 φ150cm，采纳 C25 水下混凝土。桥台桩 12 棵，桥墩桩 4 棵。钢筋用量 88975Kg，C25 水下混凝土用量为 1270.4m3。二、施工安排１、组织机构结合本分项工程的特点，我公司设立“佛山市三水区金本至百坭Ⅲ期公路工程Ⅱ标项目经理部”， 下设工程技术科、质检科、安全保卫科、财务科、机务材料科、综合办公室、施工场地试验室等，作业层为桥梁施工队。２、劳动力安排桩基施工安排一个施工班组，负责场地平整、水中桩施工平台筑岛、钻孔、钢筋加工、钢筋笼安装、混凝土灌注、桩头凿除等工作任务。３、机械设备配备为满足筑岛及桩基施工的需要，投入相应型号和数量的施工机械：100kw 发电机 6 台，施工组织机构图技术负责人：王伟现场负责人：李晓春试验员：程 艳试验工程师：陈志军质检工程师：陶广路质检员：王志伟现场调度：丘国彬桥梁施工队项目经理部经理：吕福良下载后可任意编辑４、测量、试验仪器配备为了满足该桩基工程的施工要求，我项目部投入配套试验、测量设备。5、计划及安排本中桥桩基施工计划 2024 年 6 月 14 日开工，至 2024 年 9 月 25 日全部完成。三、施工准备1、熟悉设计文件和技术法律规范，复核设计图纸；已进行导线点和水准点的复测，并与相邻合同段进行了附合，复测结果已报...
