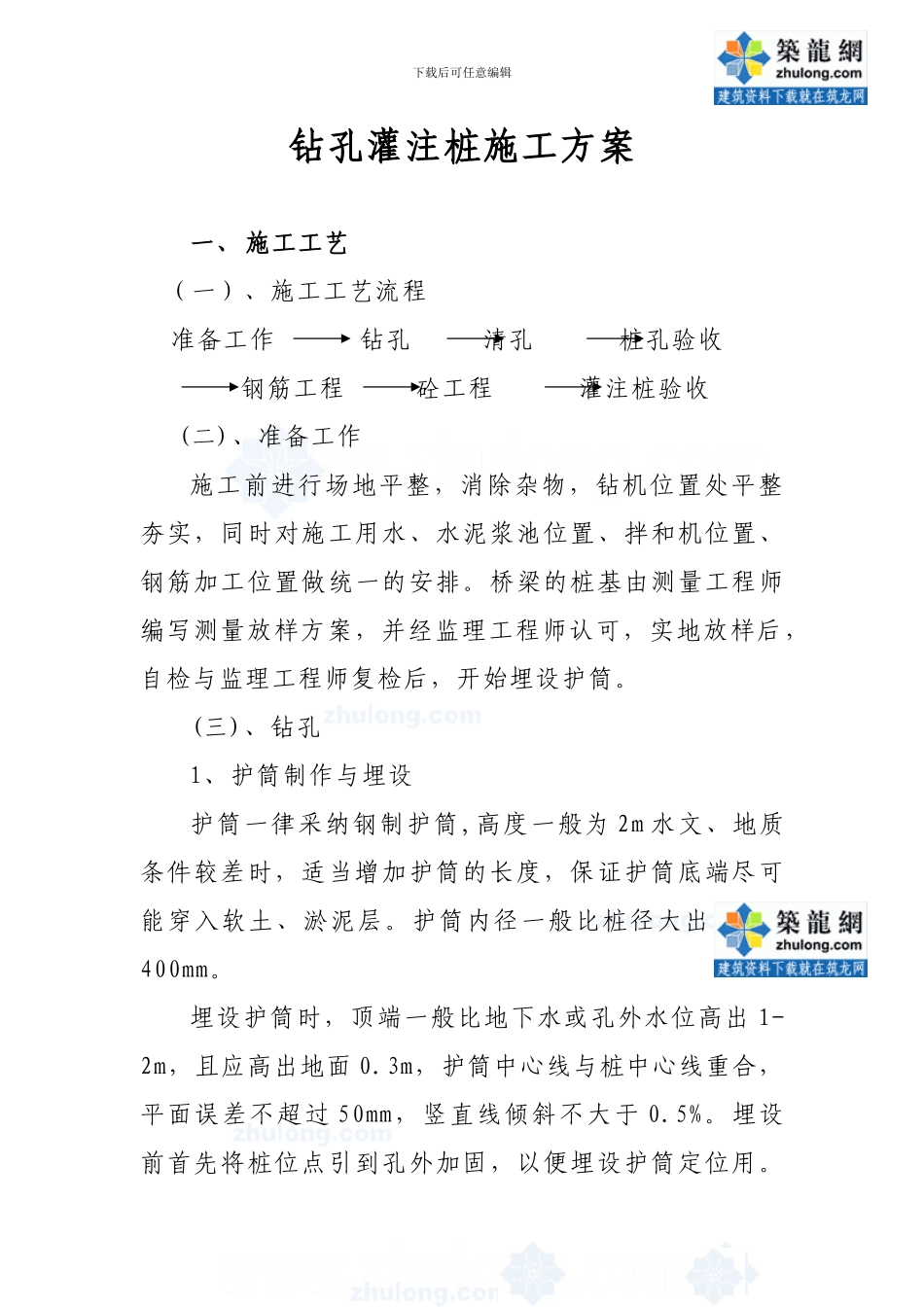

下载后可任意编辑钻孔灌注桩施工方案一、 施工工艺（一）、施工工艺流程准备工作 钻孔 清孔 桩孔验收 钢筋工程 砼工程 灌注桩验收(二)、准备工作施工前进行场地平整，消除杂物，钻机位置处平整夯实，同时对施工用水、水泥浆池位置、拌和机位置、钢筋加工位置做统一的安排。桥梁的桩基由测量工程师编写测量放样方案，并经监理工程师认可，实地放样后，自检与监理工程师复检后，开始埋设护筒。(三)、钻孔1、护筒制作与埋设护筒一律采纳钢制护筒,高度一般为 2m 水文、地质条件较差时，适当增加护筒的长度，保证护筒底端尽可能穿入软土、淤泥层。护筒内径一般比桩径大出 200－400mm。埋设护筒时，顶端一般比地下水或孔外水位高出 1-2m，且应高出地面 0.3m，护筒中心线与桩中心线重合，平面误差不超过 50mm，竖直线倾斜不大于 0.5%。埋设前首先将桩位点引到孔外加固，以便埋设护筒定位用。下载后可任意编辑护筒周围所填粘土分层夯实。2、钻机采纳冲击钻，就位时以护筒中心为准。3、泥浆设备：泥浆采纳膨胀土悬浮泥浆或优质粘土悬浮泥浆，泥浆采纳泥浆搅拌机制备。泥浆粘度 22～30Pa·s，用标准漏斗粘度计测定，胶体率>95%，用量杯沉淀法测定。4、钻进（1）、首先启动泥浆泵，待泥浆进入钻孔一定数量后方可开始钻进，进尺做适当控制。（2）、钻进时，及时捞取钻渣样品，记录钻进情况和地质变化，根据不同深度和地质情况，及时调整钻速、钻进压力和泥浆指标，并不断补充和净化泥浆，如遇不良地质情况，及时上报监理工程师，同时实行各种措施，以保证成孔不受影响（3）、接长钻杆时，应停止钻进，将钻头提离距孔底 0.1m,维持泥浆循环 1～2min,待孔底清洗洁净,钻杆内钻渣排净后,再停泵加接钻杆。（4）、钻进过程中及钻孔完毕，首先检查钻孔直径和竖直度，检查工具用圆钢筋笼(外径 D 等于钻孔桩钢筋笼直径加 100mm，高度为 4D)吊入孔内，使圆笼中心与钻孔中心符合，如上下各处均无挂阻，则说明钻孔直径和竖直度符合要求。下载后可任意编辑(四)、清孔钻孔达到要求深度后，经检查符合要求，立即进行清孔(一般 6 小时)。1、第一次清孔（换浆清孔），达到设计标高后，将钻头提高离孔底 10－20cm，用相对密度为 1.10－1.16的新泥浆将孔内钻渣和密度较大的泥浆换出。2、第二次清孔（抽浆清孔），当钢筋笼和导管全部吊放入孔后，利用导浆管和砂石泵进行第二次清孔，清除孔底沉淀。(五)、桩孔验收清孔完毕，经监理工程师签字认可后提钻，提...
