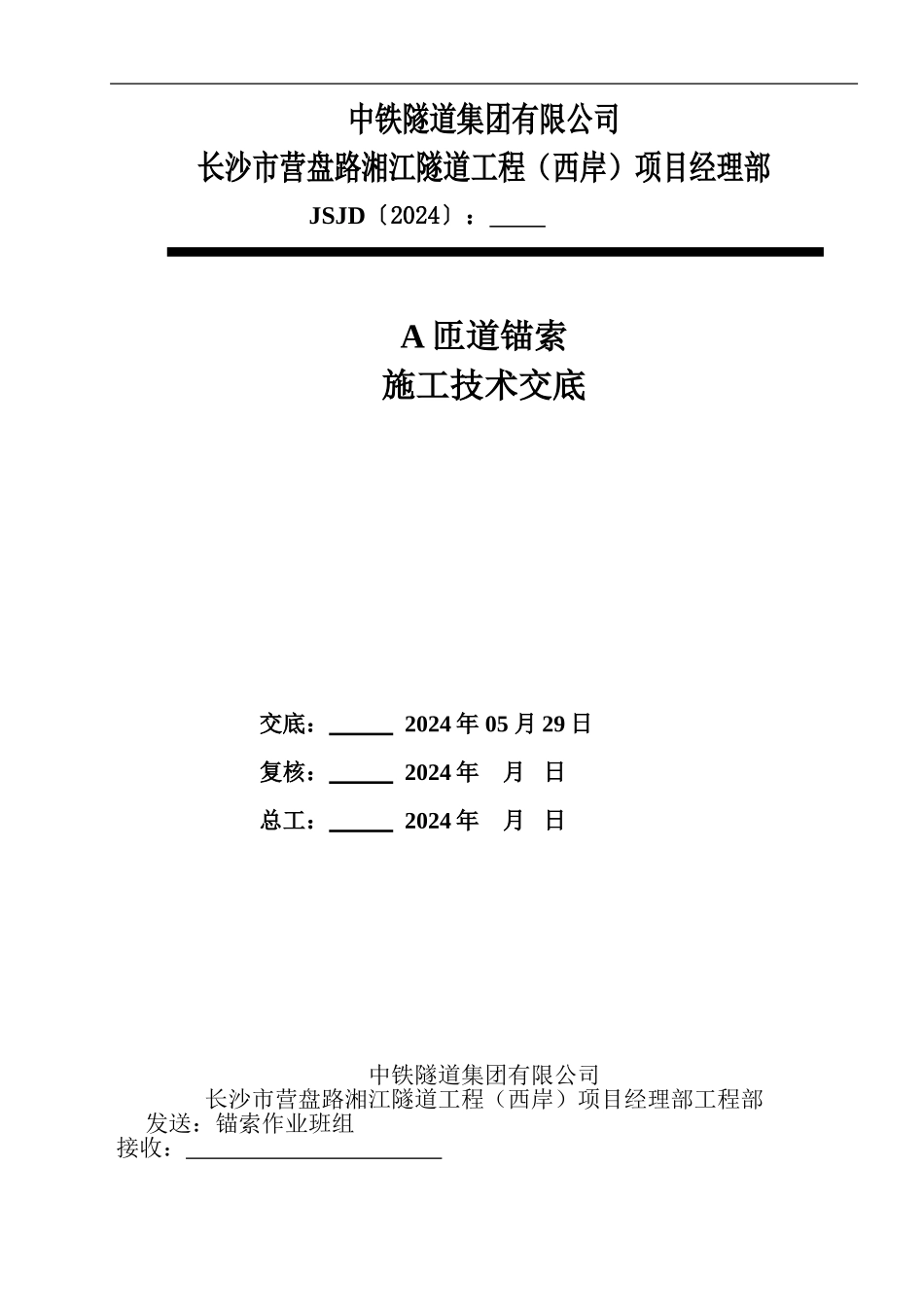

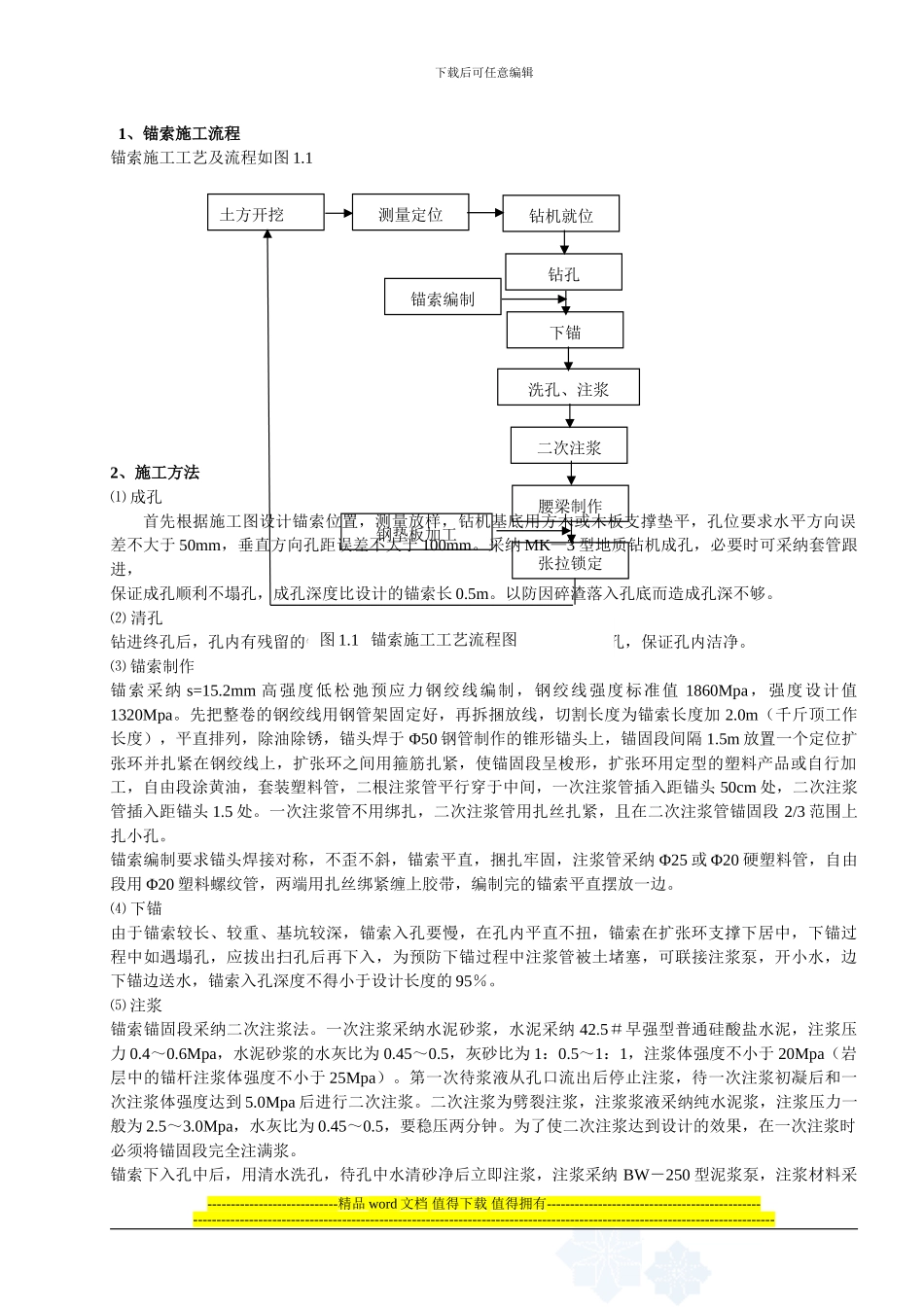

中铁隧道集团有限公司长沙市营盘路湘江隧道工程（西岸）项目经理部JSJD〔2024〕： A 匝道锚索施工技术交底交底： 2024 年 05 月 29 日复核： 2024 年 月 日总工： 2024 年 月 日中铁隧道集团有限公司长沙市营盘路湘江隧道工程（西岸）项目经理部工程部发送：锚索作业班组 接收： 下载后可任意编辑1、锚索施工流程锚索施工工艺及流程如图 1.12、施工方法⑴ 成孔首先根据施工图设计锚索位置，测量放样，钻机基底用方木或木板支撑垫平，孔位要求水平方向误差不大于 50mm，垂直方向孔距误差不大于 100mm。采纳 MK—3 型地质钻机成孔，必要时可采纳套管跟进， 保证成孔顺利不塌孔，成孔深度比设计的锚索长 0.5m。以防因碎渣落入孔底而造成孔深不够。⑵ 清孔钻进终孔后，孔内有残留的钻渣和泥皮，采纳高压泵送清水+高压风清孔，保证孔内洁净。⑶ 锚索制作锚索采纳 s=15.2mm 高强度低松弛预应力钢绞线编制，钢绞线强度标准值 1860Mpa，强度设计值1320Mpa。先把整卷的钢绞线用钢管架固定好，再拆捆放线，切割长度为锚索长度加 2.0m（千斤顶工作长度），平直排列，除油除锈，锚头焊于 Φ50 钢管制作的锥形锚头上，锚固段间隔 1.5m 放置一个定位扩张环并扎紧在钢绞线上，扩张环之间用箍筋扎紧，使锚固段呈梭形，扩张环用定型的塑料产品或自行加工，自由段涂黄油，套装塑料管，二根注浆管平行穿于中间，一次注浆管插入距锚头 50cm 处，二次注浆管插入距锚头 1.5 处。一次注浆管不用绑扎，二次注浆管用扎丝扎紧，且在二次注浆管锚固段 2/3 范围上扎小孔。锚索编制要求锚头焊接对称，不歪不斜，锚索平直，捆扎牢固，注浆管采纳 Φ25 或 Φ20 硬塑料管，自由段用 Φ20 塑料螺纹管，两端用扎丝绑紧缠上胶带，编制完的锚索平直摆放一边。⑷ 下锚由于锚索较长、较重、基坑较深，锚索入孔要慢，在孔内平直不扭，锚索在扩张环支撑下居中，下锚过程中如遇塌孔，应拔出扫孔后再下入，为预防下锚过程中注浆管被土堵塞，可联接注浆泵，开小水，边下锚边送水，锚索入孔深度不得小于设计长度的 95％。⑸ 注浆锚索锚固段采纳二次注浆法。一次注浆采纳水泥砂浆，水泥采纳 42.5＃早强型普通硅酸盐水泥，注浆压力 0.4～0.6Mpa，水泥砂浆的水灰比为 0.45～0.5，灰砂比为 1：0.5～1：1，注浆体强度不小于 20Mpa（岩层中的锚杆注浆体强度不小于 25Mpa）。第一次待浆液从孔口流出后停止注浆，待一次注浆初凝后和一次注浆体...
