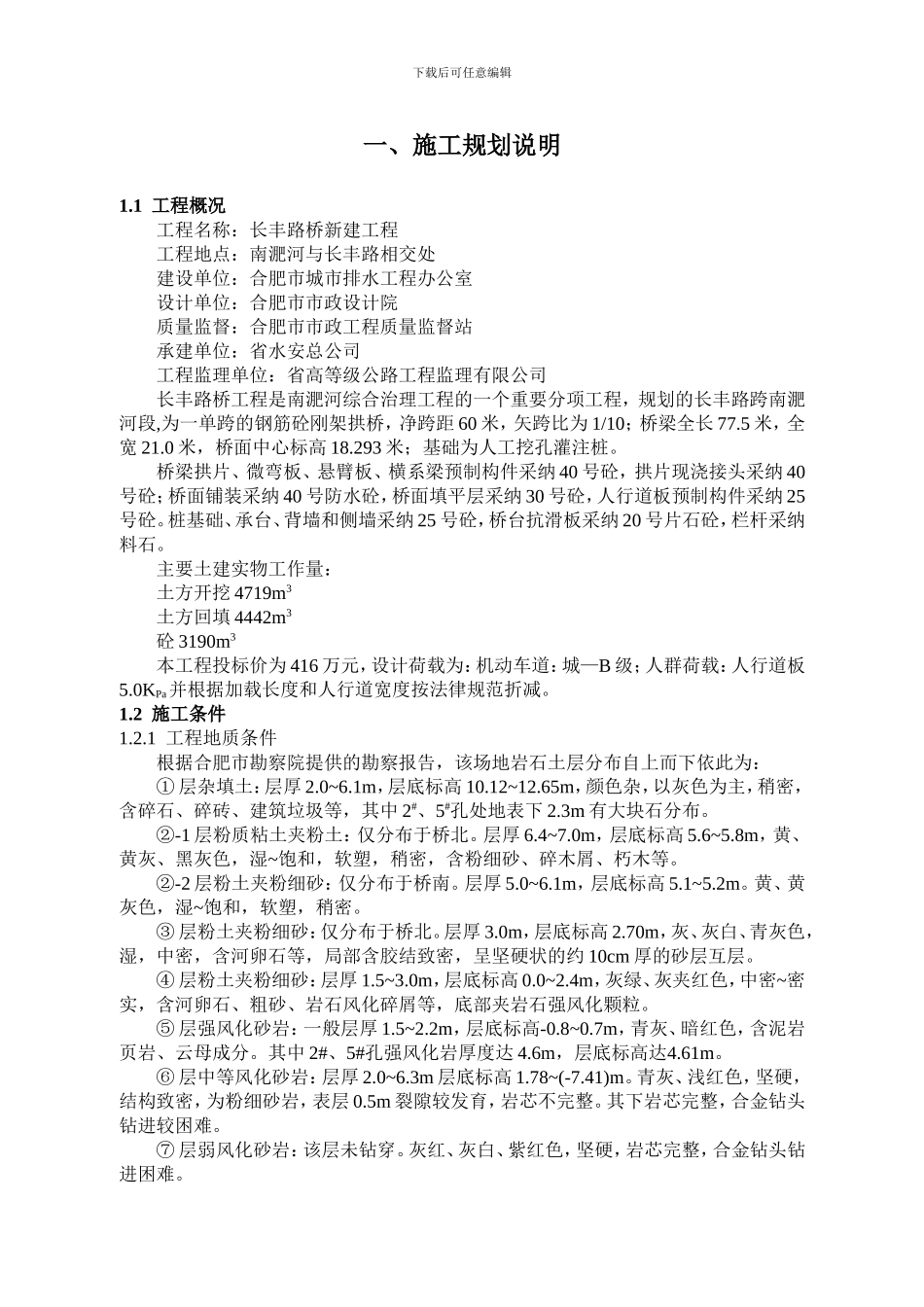

下载后可任意编辑一、施工规划说明1.1 工程概况工程名称:长丰路桥新建工程工程地点:南淝河与长丰路相交处建设单位:合肥市城市排水工程办公室设计单位:合肥市市政设计院质量监督:合肥市市政工程质量监督站承建单位:省水安总公司工程监理单位:省高等级公路工程监理有限公司长丰路桥工程是南淝河综合治理工程的一个重要分项工程,规划的长丰路跨南淝河段,为一单跨的钢筋砼刚架拱桥,净跨距 60 米,矢跨比为 1/10;桥梁全长 77.5 米,全宽 21.0 米,桥面中心标高 18.293 米;基础为人工挖孔灌注桩。桥梁拱片、微弯板、悬臂板、横系梁预制构件采纳 40 号砼,拱片现浇接头采纳 40号砼;桥面铺装采纳 40 号防水砼,桥面填平层采纳 30 号砼,人行道板预制构件采纳 25号砼。桩基础、承台、背墙和侧墙采纳 25 号砼,桥台抗滑板采纳 20 号片石砼,栏杆采纳料石。主要土建实物工作量:土方开挖 4719m3土方回填 4442m3砼 3190m3本工程投标价为 416 万元,设计荷载为:机动车道:城—B 级;人群荷载:人行道板5.0KPa并根据加载长度和人行道宽度按法律规范折减。1.2 施工条件1.2.1 工程地质条件根据合肥市勘察院提供的勘察报告,该场地岩石土层分布自上而下依此为:① 层杂填土:层厚 2.0~6.1m,层底标高 10.12~12.65m,颜色杂,以灰色为主,稍密,含碎石、碎砖、建筑垃圾等,其中 2#、5#孔处地表下 2.3m 有大块石分布。②-1 层粉质粘土夹粉土:仅分布于桥北。层厚 6.4~7.0m,层底标高 5.6~5.8m,黄、黄灰、黑灰色,湿~饱和,软塑,稍密,含粉细砂、碎木屑、朽木等。②-2 层粉土夹粉细砂:仅分布于桥南。层厚 5.0~6.1m,层底标高 5.1~5.2m。黄、黄灰色,湿~饱和,软塑,稍密。③ 层粉土夹粉细砂:仅分布于桥北。层厚 3.0m,层底标高 2.70m,灰、灰白、青灰色,湿,中密,含河卵石等,局部含胶结致密,呈坚硬状的约 10cm 厚的砂层互层。④ 层粉土夹粉细砂:层厚 1.5~3.0m,层底标高 0.0~2.4m,灰绿、灰夹红色,中密~密实,含河卵石、粗砂、岩石风化碎屑等,底部夹岩石强风化颗粒。⑤ 层强风化砂岩:一般层厚 1.5~2.2m,层底标高-0.8~0.7m,青灰、暗红色,含泥岩页岩、云母成分。其中 2#、5#孔强风化岩厚度达 4.6m,层底标高达4.61m。⑥ 层中等风化砂岩:层厚 2.0~6.3m 层底标高 1.78~(-7.41)m。青灰、浅红色,坚硬,结构致密,为粉细砂岩,表层 0.5m 裂隙较发育,岩芯不完整。其下岩芯完整,合...
