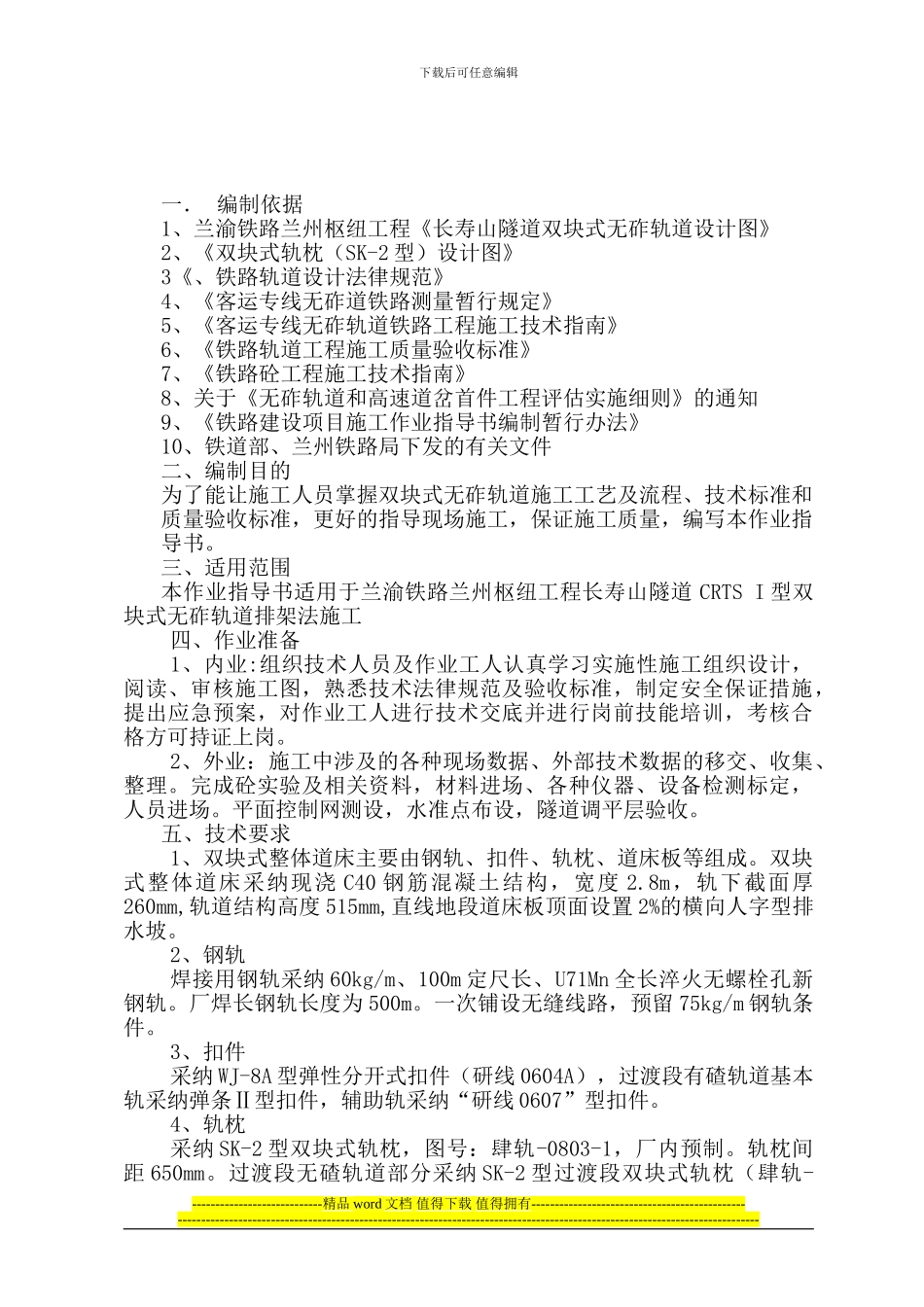

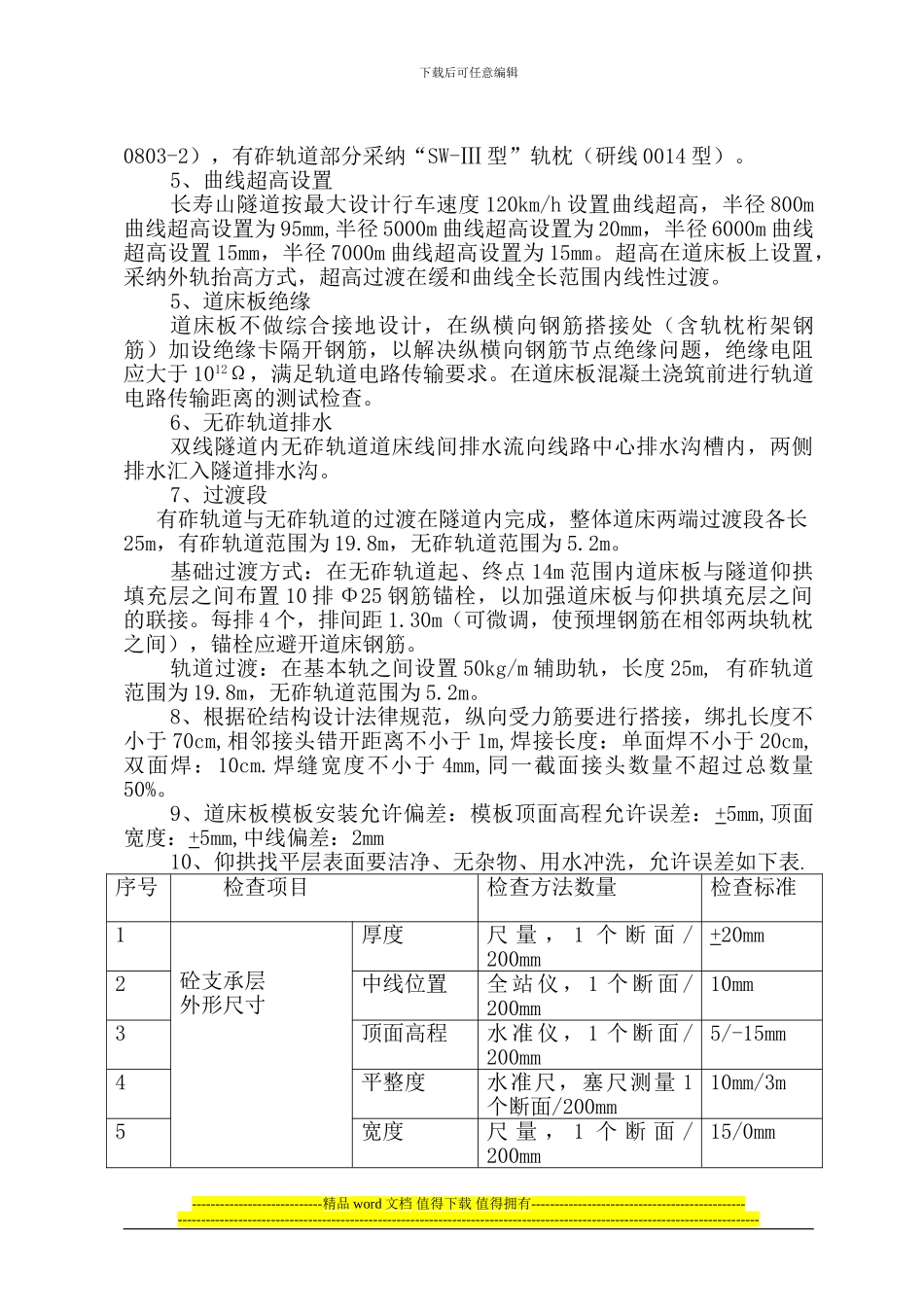

下载后可任意编辑一． 编制依据1、兰渝铁路兰州枢纽工程《长寿山隧道双块式无砟轨道设计图》2、《双块式轨枕（SK-2 型）设计图》3《、铁路轨道设计法律规范》4、《客运专线无砟道铁路测量暂行规定》5、《客运专线无砟轨道铁路工程施工技术指南》6、《铁路轨道工程施工质量验收标准》7、《铁路砼工程施工技术指南》8、关于《无砟轨道和高速道岔首件工程评估实施细则》的通知9、《铁路建设项目施工作业指导书编制暂行办法》10、铁道部、兰州铁路局下发的有关文件二、编制目的为了能让施工人员掌握双块式无砟轨道施工工艺及流程、技术标准和质量验收标准，更好的指导现场施工，保证施工质量，编写本作业指导书。三、适用范围本作业指导书适用于兰渝铁路兰州枢纽工程长寿山隧道 CRTS I 型双块式无砟轨道排架法施工四、作业准备1、内业:组织技术人员及作业工人认真学习实施性施工组织设计，阅读、审核施工图，熟悉技术法律规范及验收标准，制定安全保证措施，提出应急预案，对作业工人进行技术交底并进行岗前技能培训，考核合格方可持证上岗。2、外业：施工中涉及的各种现场数据、外部技术数据的移交、收集、整理。完成砼实验及相关资料，材料进场、各种仪器、设备检测标定，人员进场。平面控制网测设，水准点布设，隧道调平层验收。五、技术要求1、双块式整体道床主要由钢轨、扣件、轨枕、道床板等组成。双块式整体道床采纳现浇 C40 钢筋混凝土结构，宽度 2.8m，轨下截面厚260mm,轨道结构高度 515mm,直线地段道床板顶面设置 2%的横向人字型排水坡。2、钢轨焊接用钢轨采纳 60kg/m、100m 定尺长、U71Mn 全长淬火无螺栓孔新钢轨。厂焊长钢轨长度为 500m。一次铺设无缝线路，预留 75kg/m 钢轨条件。3、扣件采纳 WJ-8A 型弹性分开式扣件（研线 0604A），过渡段有碴轨道基本轨采纳弹条Ⅱ型扣件，辅助轨采纳“研线 0607”型扣件。4、轨枕采纳 SK-2 型双块式轨枕，图号：肆轨-0803-1，厂内预制。轨枕间距 650mm。过渡段无碴轨道部分采纳 SK-2 型过渡段双块式轨枕（肆轨-----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑0803-2），有砟轨道部分采纳“SW-Ⅲ 型”轨枕（研线 0014 型）。5、曲线超高设置长寿山隧道...
