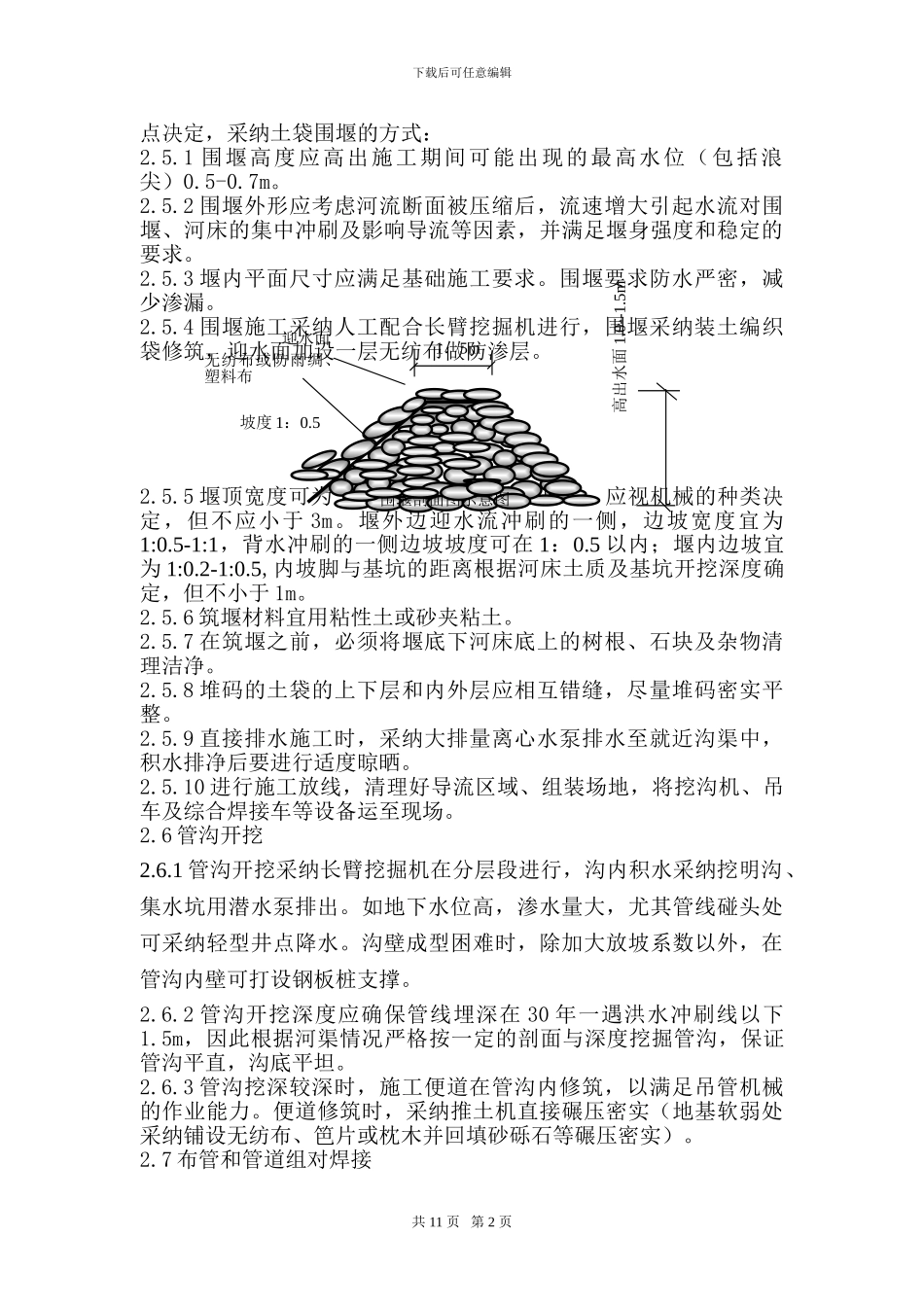

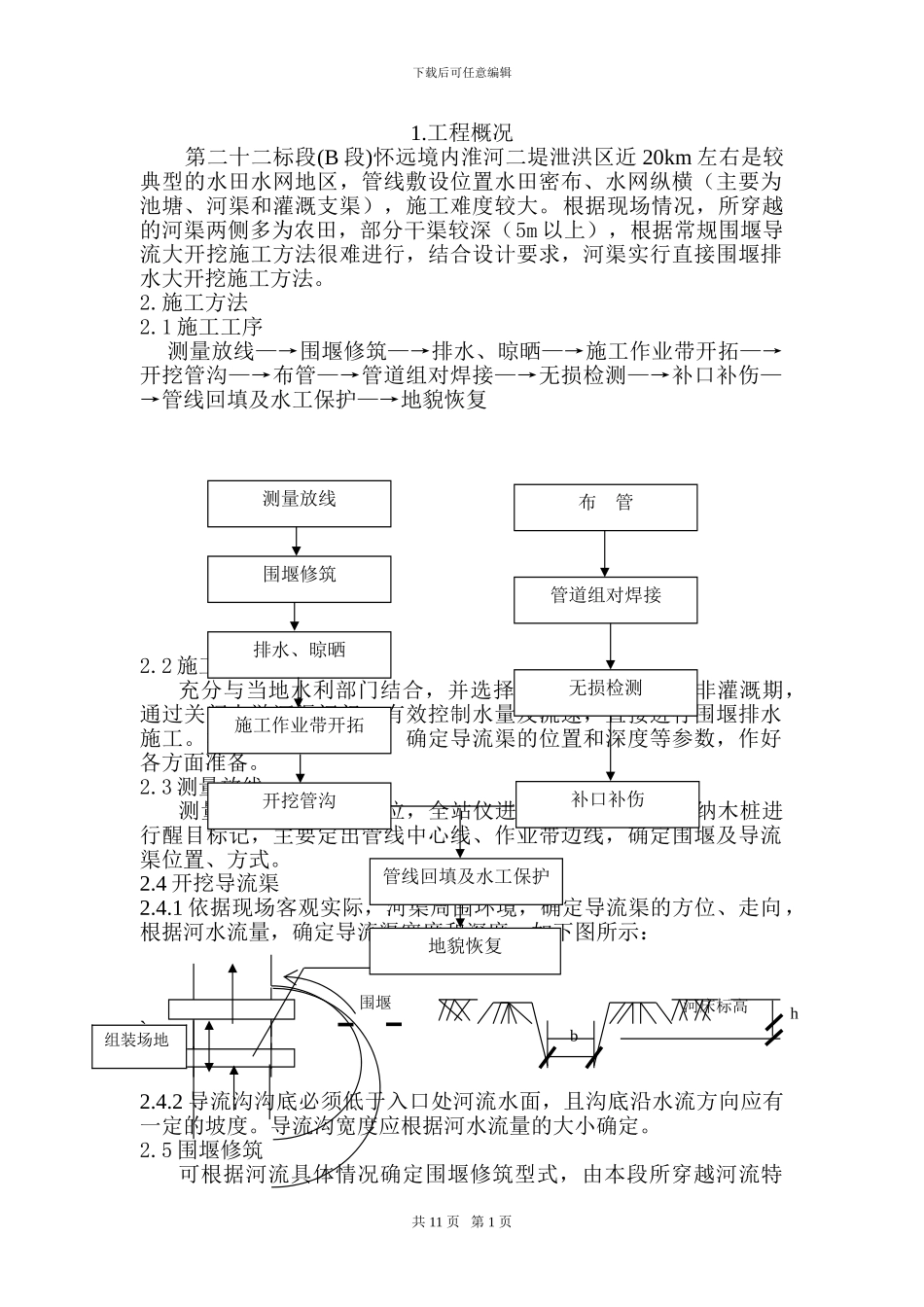

河流穿越施工方案下载后可任意编辑1.工程概况第二十二标段(B 段)怀远境内淮河二堤泄洪区近 20km 左右是较典型的水田水网地区,管线敷设位置水田密布、水网纵横(主要为池塘、河渠和灌溉支渠),施工难度较大。根据现场情况,所穿越的河渠两侧多为农田,部分干渠较深(5m 以上),根据常规围堰导流大开挖施工方法很难进行,结合设计要求,河渠实行直接围堰排水大开挖施工方法。2.施工方法2.1 施工工序测量放线—→围堰修筑—→排水、晾晒—→施工作业带开拓—→开挖管沟—→布管—→管道组对焊接—→无损检测—→补口补伤—→管线回填及水工保护—→地貌恢复2.2 施工准备充分与当地水利部门结合,并选择最佳季节,在枯水非灌溉期,通过关闭上游河渠闸门,有效控制水量及流速,直接进行围堰排水施工。根据现场实际情况,确定导流渠的位置和深度等参数,作好各方面准备。2.3 测量放线测量放线采纳 GPS 定位,全站仪进行测量。放线时采纳木桩进行醒目标记,主要定出管线中心线、作业带边线,确定围堰及导流渠位置、方式。2.4 开挖导流渠2.4.1 依据现场客观实际,河渠周围环境,确定导流渠的方位、走向,根据河水流量,确定导流渠宽度和深度,如下图所示:`2.4.2 导流沟沟底必须低于入口处河流水面,且沟底沿水流方向应有一定的坡度。导流沟宽度应根据河水流量的大小确定。2.5 围堰修筑可根据河流具体情况确定围堰修筑型式,由本段所穿越河流特共 11 页 第 1 页围堰组装场地河床标高bh测量放线围堰修筑排水、晾晒施工作业带开拓开挖管沟布 管管道组对焊接无损检测补口补伤管线回填及水工保护地貌恢复下载后可任意编辑点决定,采纳土袋围堰的方式:2.5.1 围堰高度应高出施工期间可能出现的最高水位(包括浪尖)0.5-0.7m。2.5.2 围堰外形应考虑河流断面被压缩后,流速增大引起水流对围堰、河床的集中冲刷及影响导流等因素,并满足堰身强度和稳定的要求。2.5.3 堰内平面尺寸应满足基础施工要求。围堰要求防水严密,减少渗漏。2.5.4 围堰施工采纳人工配合长臂挖掘机进行,围堰采纳装土编织袋修筑,迎水面加设一层无纺布做防渗层。2.5.5 堰顶宽度可为 1-2m。当采纳机械挖基时,应视机械的种类决定,但不应小于 3m。堰外边迎水流冲刷的一侧,边坡宽度宜为1:0.5-1:1,背水冲刷的一侧边坡坡度可在 1:0.5 以内;堰内边坡宜为 1:0.2-1:0.5,内坡脚与基坑的距离根据河床土质及基坑开挖深度确定,但不小于 1m。2.5.6 筑堰材料宜用粘...
