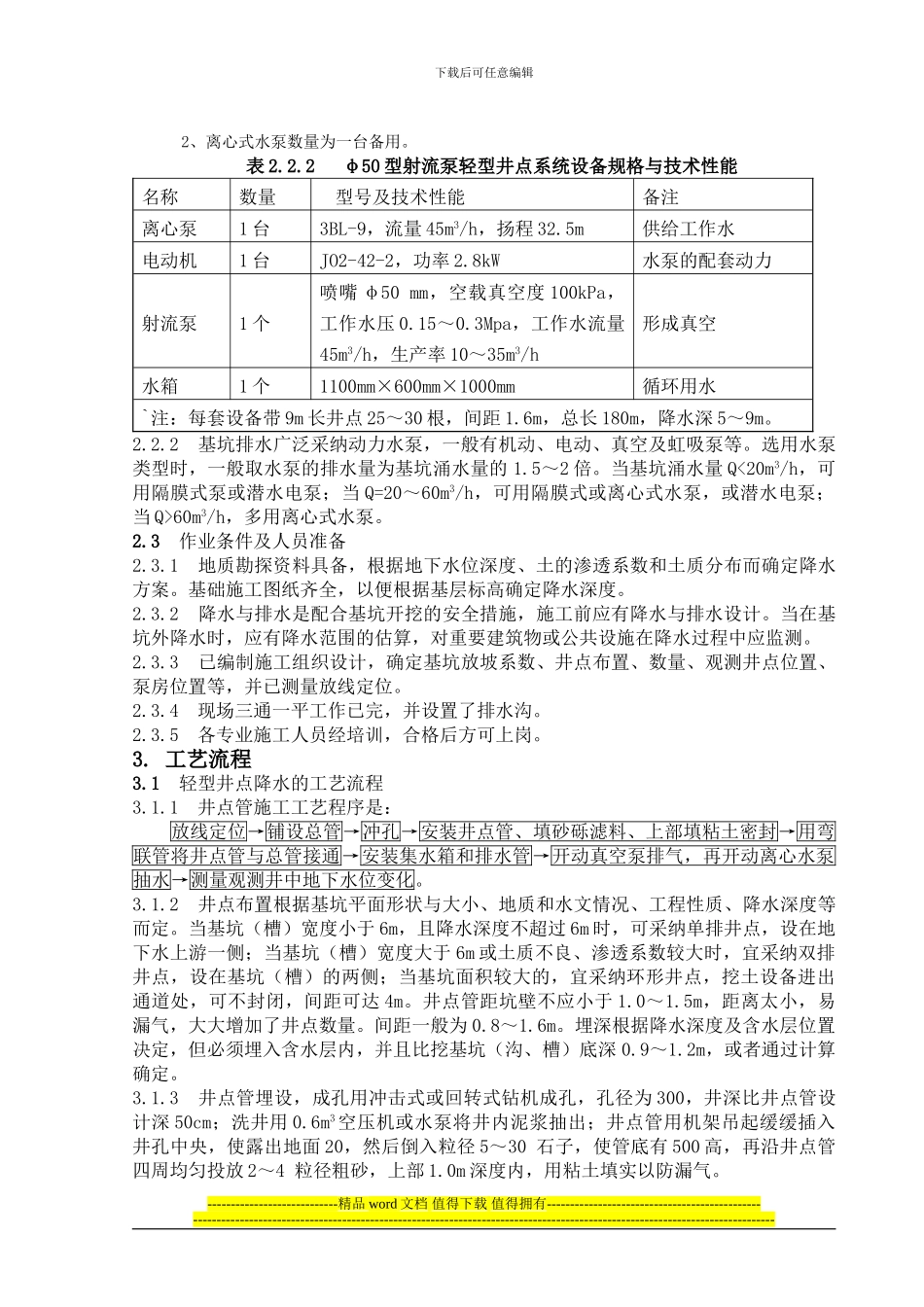

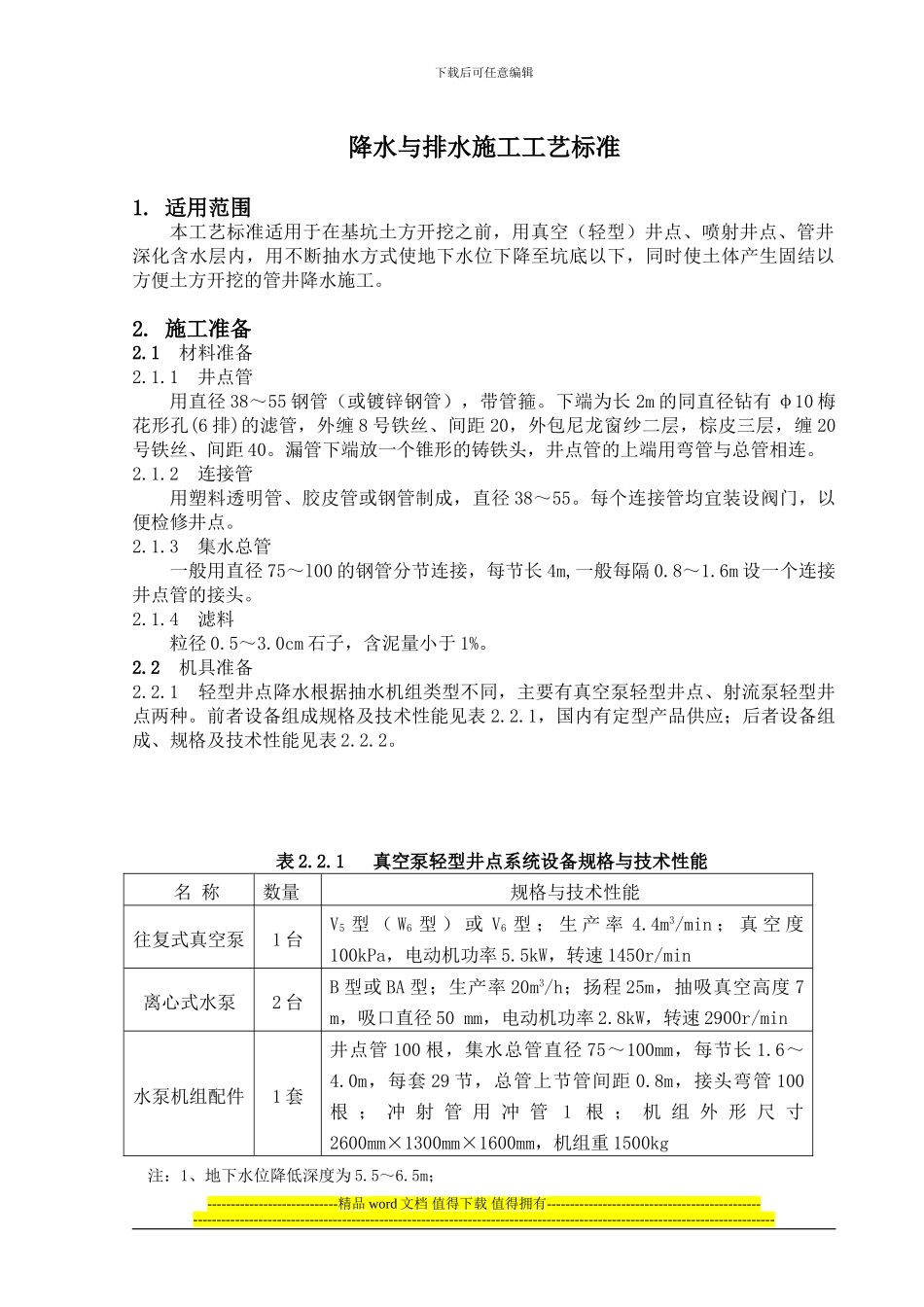

下载后可任意编辑降水与排水施工工艺标准1. 适用范围本工艺标准适用于在基坑土方开挖之前，用真空（轻型）井点、喷射井点、管井深化含水层内，用不断抽水方式使地下水位下降至坑底以下，同时使土体产生固结以方便土方开挖的管井降水施工。2. 施工准备2.1 材料准备2.1.1 井点管用直径 38～55 钢管（或镀锌钢管），带管箍。下端为长 2m 的同直径钻有 φ10 梅花形孔(6 排)的滤管，外缠 8 号铁丝、间距 20，外包尼龙窗纱二层，棕皮三层，缠 20号铁丝、间距 40。漏管下端放一个锥形的铸铁头，井点管的上端用弯管与总管相连。2.1.2 连接管用塑料透明管、胶皮管或钢管制成，直径 38～55。每个连接管均宜装设阀门，以便检修井点。2.1.3 集水总管一般用直径 75～l00 的钢管分节连接，每节长 4m,一般每隔 0.8～1.6m 设一个连接井点管的接头。2.1.4 滤料粒径 0.5～3.0cm 石子，含泥量小于 1%。2.2 机具准备2.2.1 轻型井点降水根据抽水机组类型不同，主要有真空泵轻型井点、射流泵轻型井点两种。前者设备组成规格及技术性能见表 2.2.1，国内有定型产品供应；后者设备组成、规格及技术性能见表 2.2.2。表 2.2.1 真空泵轻型井点系统设备规格与技术性能 名 称数量规格与技术性能往复式真空泵1 台V5 型 （ W6 型 ） 或 V6 型 ； 生 产 率 4.4m3/min ； 真 空 度100kPa，电动机功率 5.5kW，转速 1450r/min离心式水泵2 台B 型或 BA 型；生产率 20m3/h；扬程 25m，抽吸真空高度 7 m，吸口直径 50 mm，电动机功率 2.8kW，转速 2900r/min水泵机组配件1 套井点管 100 根，集水总管直径 75～100mm，每节长 1.6～4.0m，每套 29 节，总管上节管间距 0.8m，接头弯管 100根 ； 冲 射 管 用 冲 管 1 根 ； 机 组 外 形 尺 寸2600mm×1300mm×1600mm，机组重 1500kg注：1、地下水位降低深度为 5.5～6.5m；----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2、离心式水泵数量为一台备用。表 2.2.2 φ50 型射流泵轻型井点系统设备规格与技术性能 名称数量型号及技术性能备注离心泵1 台3BL-9，流量 45m3/h，扬程 32.5m供给工作水电动机1 台JO2-42-2，功...
