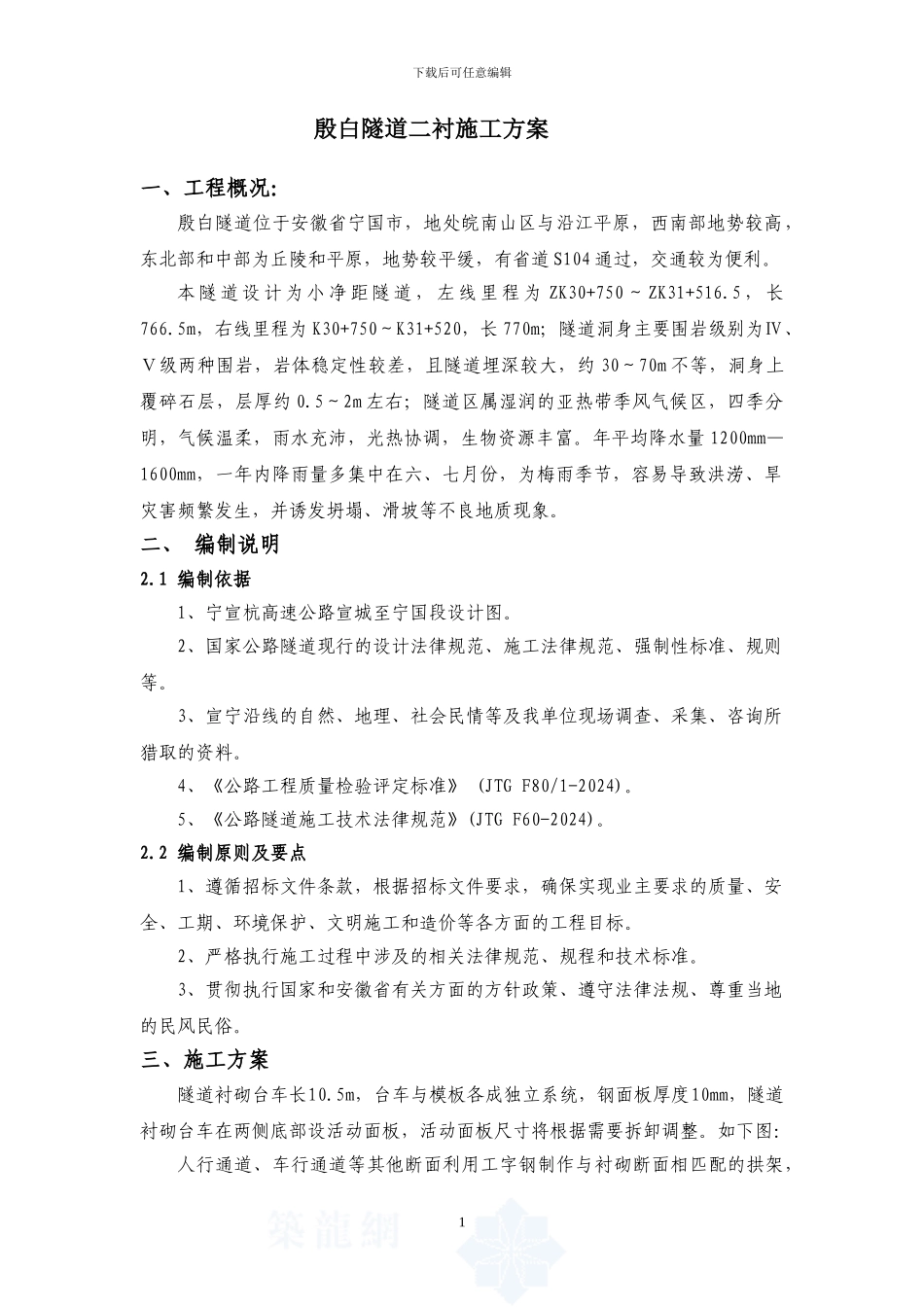

下载后可任意编辑殷白隧道二衬施工方案一、工程概况：殷白隧道位于安徽省宁国市，地处皖南山区与沿江平原，西南部地势较高，东北部和中部为丘陵和平原，地势较平缓，有省道 S104 通过，交通较为便利。本 隧 道 设 计 为 小 净 距 隧 道 ， 左 线 里 程 为 ZK30+750 ～ ZK31+516.5 ， 长766.5m，右线里程为 K30+750～K31+520，长 770m；隧道洞身主要围岩级别为Ⅳ、Ⅴ级两种围岩，岩体稳定性较差，且隧道埋深较大，约 30～70m 不等，洞身上覆碎石层，层厚约 0.5～2m 左右；隧道区属湿润的亚热带季风气候区，四季分明，气候温柔，雨水充沛，光热协调，生物资源丰富。年平均降水量 1200mm—1600mm，一年内降雨量多集中在六、七月份，为梅雨季节，容易导致洪涝、旱灾害频繁发生，并诱发坍塌、滑坡等不良地质现象。二、 编制说明2.1 编制依据1、宁宣杭高速公路宣城至宁国段设计图。2、国家公路隧道现行的设计法律规范、施工法律规范、强制性标准、规则等。3、宣宁沿线的自然、地理、社会民情等及我单位现场调查、采集、咨询所猎取的资料。4、《公路工程质量检验评定标准》 (JTG F80/1-2024)。5、《公路隧道施工技术法律规范》(JTG F60-2024)。2.2 编制原则及要点1、遵循招标文件条款，根据招标文件要求，确保实现业主要求的质量、安全、工期、环境保护、文明施工和造价等各方面的工程目标。2、严格执行施工过程中涉及的相关法律规范、规程和技术标准。3、贯彻执行国家和安徽省有关方面的方针政策、遵守法律法规、尊重当地的民风民俗。三、施工方案隧道衬砌台车长10.5m，台车与模板各成独立系统，钢面板厚度10mm，隧道衬砌台车在两侧底部设活动面板，活动面板尺寸将根据需要拆卸调整。如下图：人行通道、车行通道等其他断面利用工字钢制作与衬砌断面相匹配的拱架，1下载后可任意编辑利用组合模板施作二次衬砌，钢拱架保证弧度合适，模板平整。二衬台车示意图二次衬砌施工示意图1、砼衬砌施工工艺流程施工工艺流程图附后2、二衬施作时机的确定二次衬砌应在围岩和初期支护变形基本稳定后施作。围岩变形量较大，流变特性明显时，要加强初期支护并及早施作仰拱和二次衬砌。围岩和初期支护变形基本稳定应符合下列条件：(1)隧道周边位移有明显的减缓趋势；2下载后可任意编辑(2)水平收敛(拱脚边墙中部)速度≤0.2mm/d；(3)施做二次衬砌前的位移值已达总位移的80%以上；(4)初期支护表面裂缝不再继续进展。3、二次衬砌施工3.1、...
