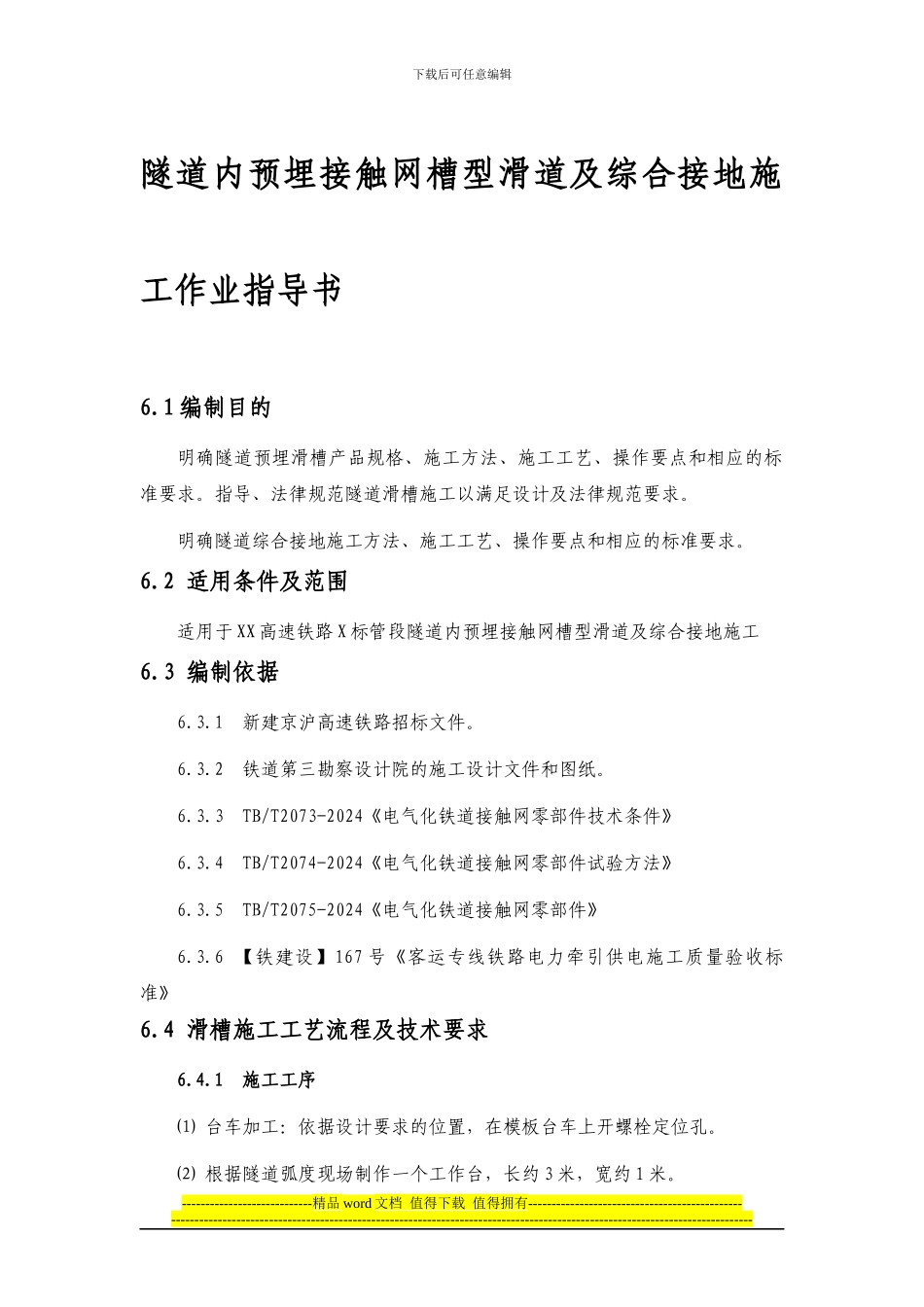

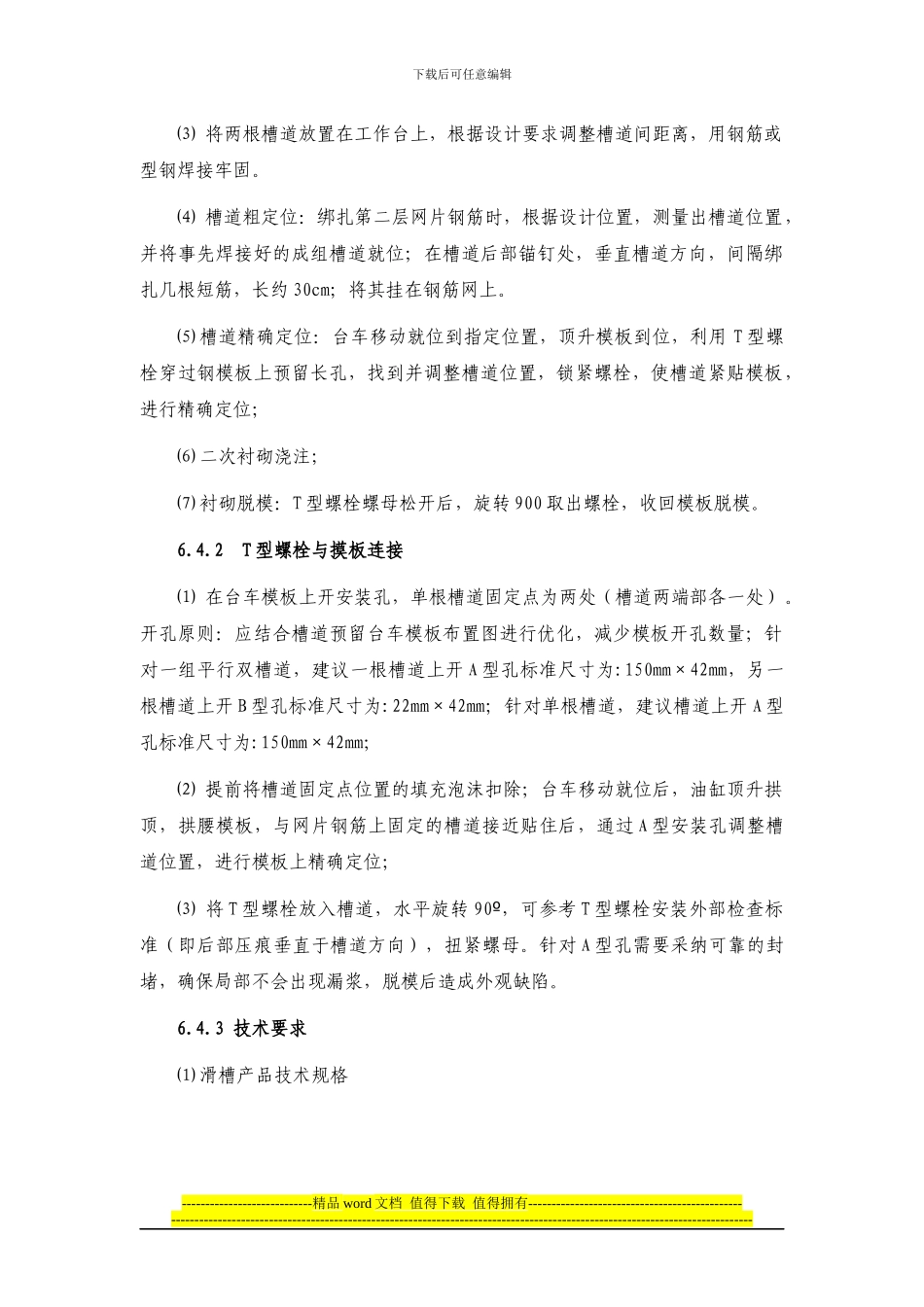

下载后可任意编辑隧道内预埋接触网槽型滑道及综合接地施工作业指导书6.1 编制目的明确隧道预埋滑槽产品规格、施工方法、施工工艺、操作要点和相应的标准要求。指导、法律规范隧道滑槽施工以满足设计及法律规范要求。明确隧道综合接地施工方法、施工工艺、操作要点和相应的标准要求。6.2 适用条件及范围适用于 XX 高速铁路 X 标管段隧道内预埋接触网槽型滑道及综合接地施工6.3 编制依据6.3.1 新建京沪高速铁路招标文件。6.3.2 铁道第三勘察设计院的施工设计文件和图纸。6.3.3 TB/T2073-2024《电气化铁道接触网零部件技术条件》6.3.4 TB/T2074-2024《电气化铁道接触网零部件试验方法》6.3.5 TB/T2075-2024《电气化铁道接触网零部件》6.3.6 【铁建设】167 号《客运专线铁路电力牵引供电施工质量验收标准》6.4 滑槽施工工艺流程及技术要求6.4.1 施工工序⑴ 台车加工：依据设计要求的位置，在模板台车上开螺栓定位孔。⑵ 根据隧道弧度现场制作一个工作台，长约 3 米，宽约 1 米。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑⑶ 将两根槽道放置在工作台上，根据设计要求调整槽道间距离，用钢筋或型钢焊接牢固。⑷ 槽道粗定位：绑扎第二层网片钢筋时，根据设计位置，测量出槽道位置，并将事先焊接好的成组槽道就位；在槽道后部锚钉处，垂直槽道方向，间隔绑扎几根短筋，长约 30cm；将其挂在钢筋网上。⑸ 槽道精确定位：台车移动就位到指定位置，顶升模板到位，利用 T 型螺栓穿过钢模板上预留长孔，找到并调整槽道位置，锁紧螺栓，使槽道紧贴模板，进行精确定位；⑹ 二次衬砌浇注；⑺ 衬砌脱模：T 型螺栓螺母松开后，旋转 900 取出螺栓，收回模板脱模。6.4.2 T 型螺栓与摸板连接⑴ 在台车模板上开安装孔，单根槽道固定点为两处（槽道两端部各一处）。开孔原则：应结合槽道预留台车模板布置图进行优化，减少模板开孔数量；针对一组平行双槽道，建议一根槽道上开 A 型孔标准尺寸为:150mm×42mm，另一根槽道上开 B 型孔标准尺寸为:22mm×42mm；针对单根槽道，建议槽道上开 A 型孔标准尺寸为:150mm×42mm； ⑵ 提前将槽道固定点位置的填充泡沫扣除；台车移动就位后，油缸顶升拱顶，拱腰模...
