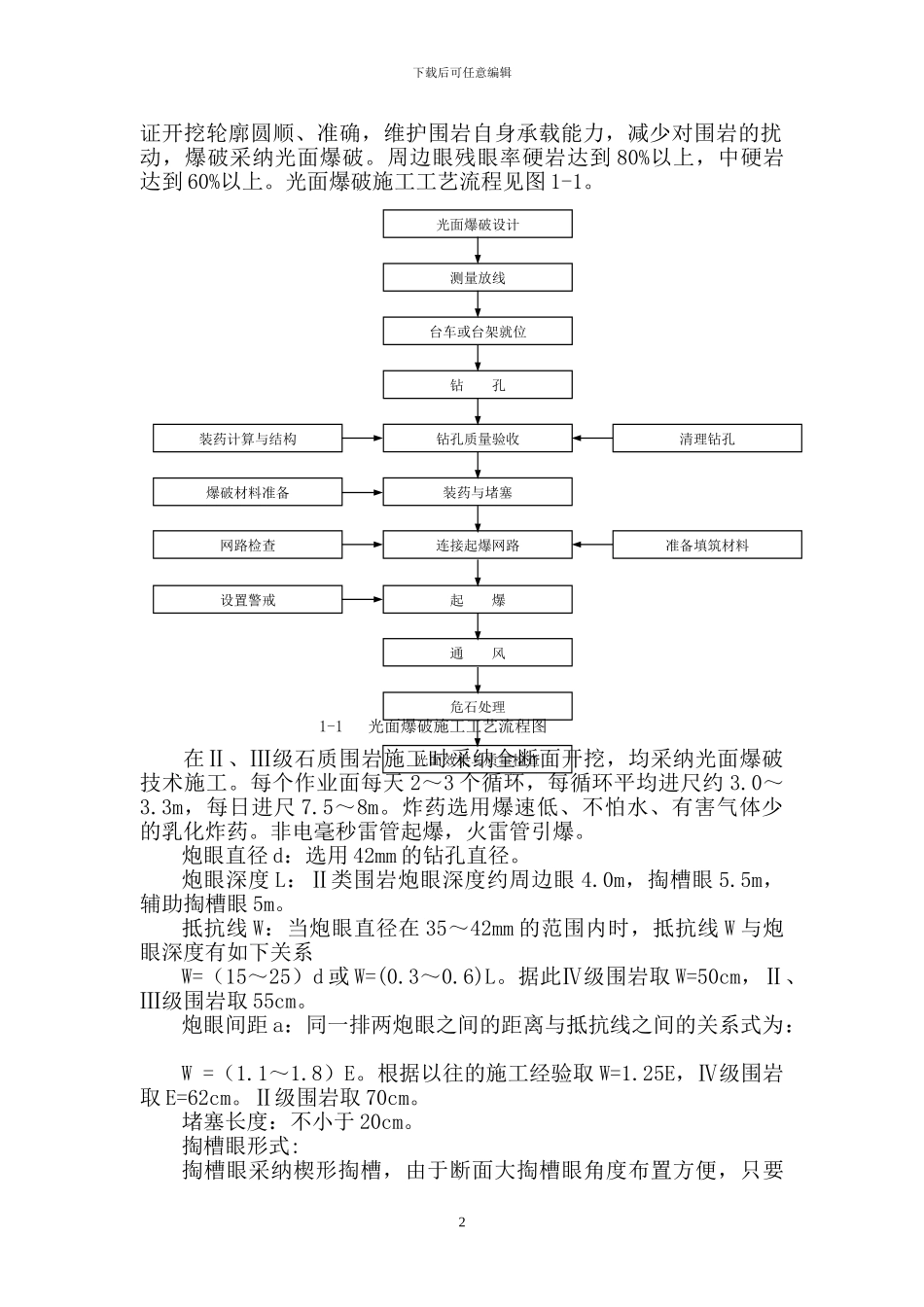

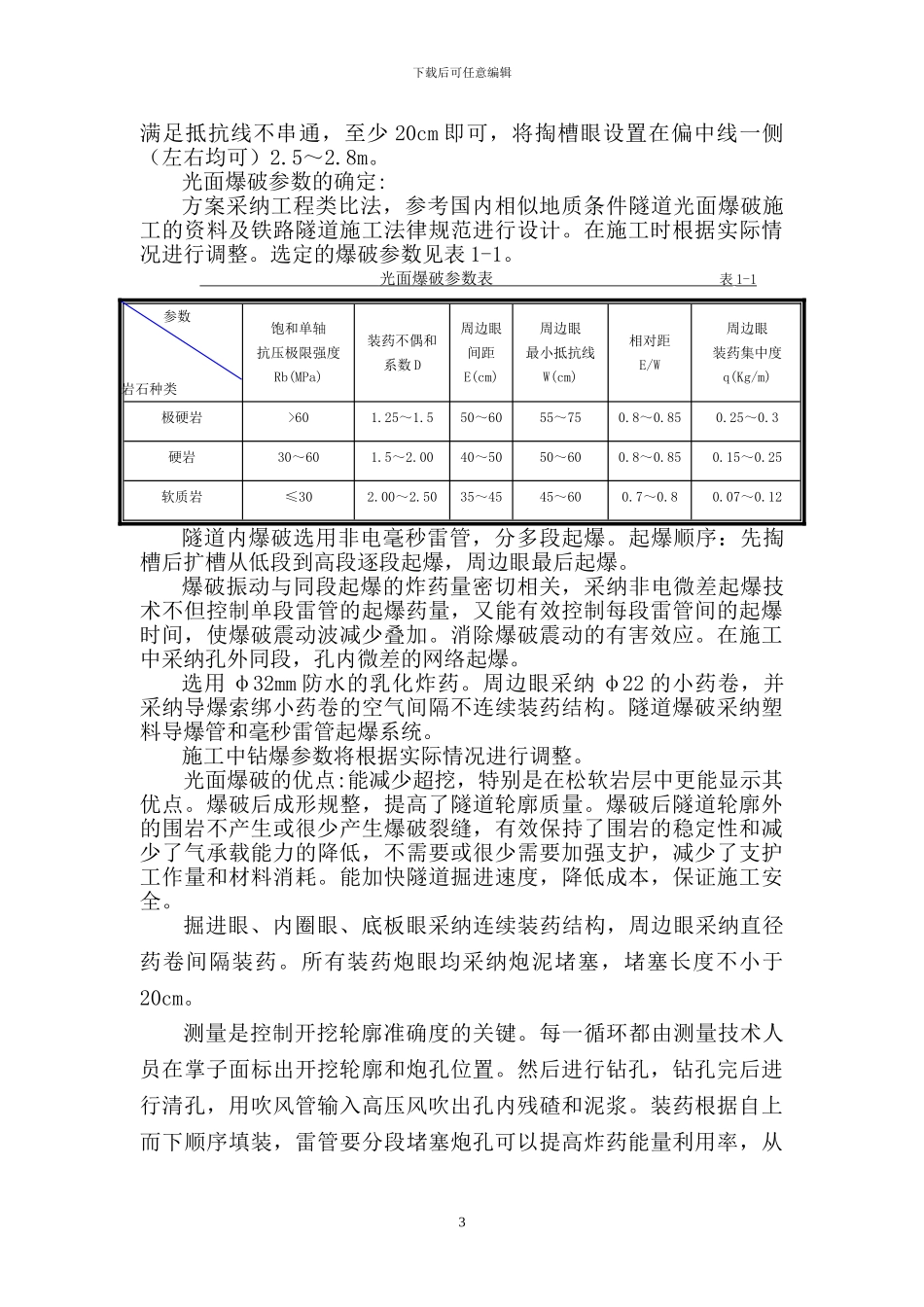

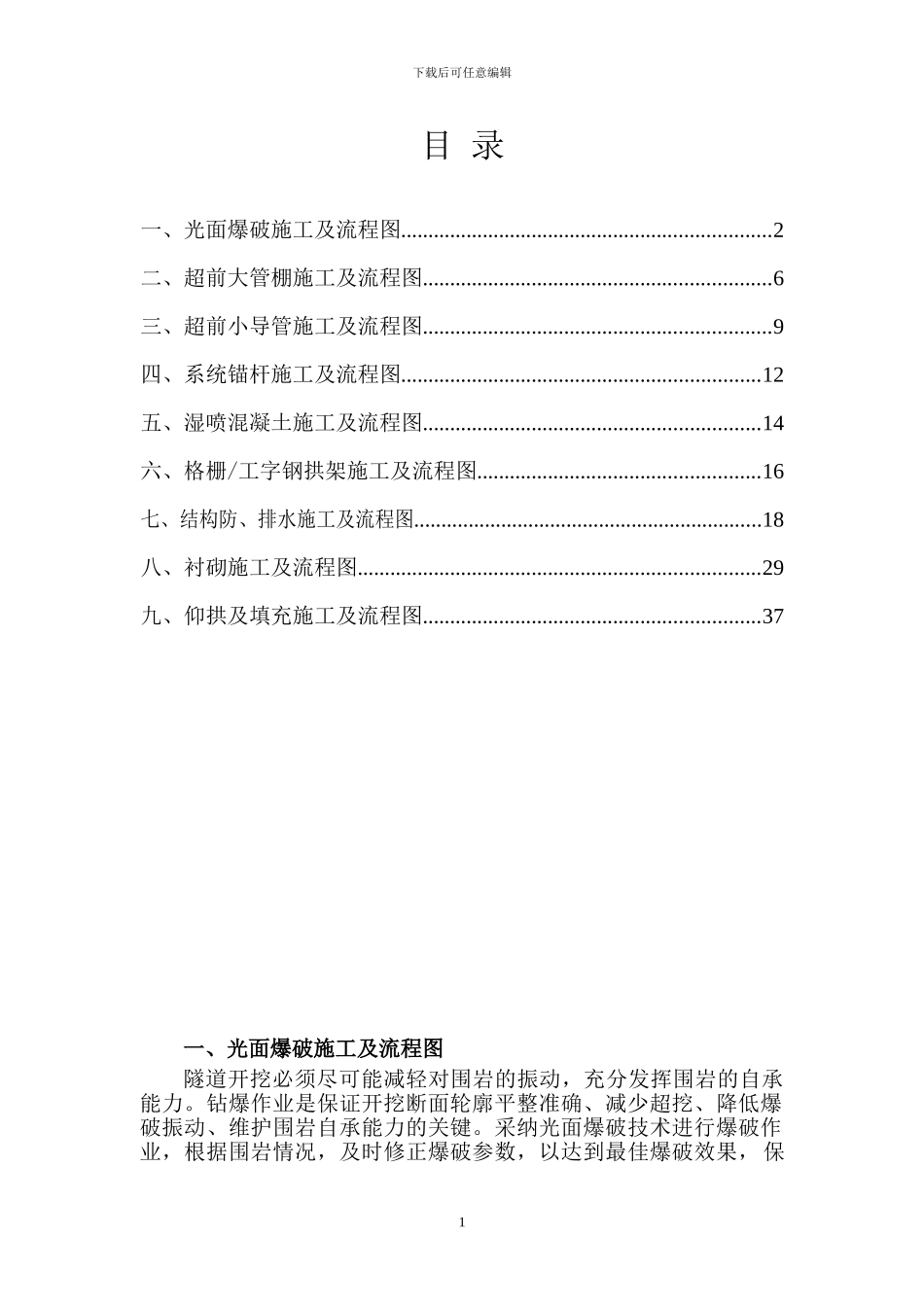

下载后可任意编辑目 录一、光面爆破施工及流程图....................................................................2二、超前大管棚施工及流程图................................................................6三、超前小导管施工及流程图................................................................9四、系统锚杆施工及流程图..................................................................12五、湿喷混凝土施工及流程图..............................................................14六、格栅/工字钢拱架施工及流程图....................................................16七、结构防、排水施工及流程图................................................................18八、衬砌施工及流程图..........................................................................29九、仰拱及填充施工及流程图..............................................................37一、光面爆破施工及流程图隧道开挖必须尽可能减轻对围岩的振动，充分发挥围岩的自承能力。钻爆作业是保证开挖断面轮廓平整准确、减少超挖、降低爆破振动、维护围岩自承能力的关键。采纳光面爆破技术进行爆破作业，根据围岩情况，及时修正爆破参数，以达到最佳爆破效果，保1下载后可任意编辑证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动，爆破采纳光面爆破。周边眼残眼率硬岩达到 80%以上，中硬岩达到 60%以上。光面爆破施工工艺流程见图 1-1。 1-1 光面爆破施工工艺流程图在Ⅱ、Ⅲ级石质围岩施工时采纳全断面开挖，均采纳光面爆破技术施工。每个作业面每天 2～3 个循环，每循环平均进尺约 3.0～3.3m，每日进尺 7.5～8m。炸药选用爆速低、不怕水、有害气体少的乳化炸药。非电毫秒雷管起爆，火雷管引爆。炮眼直径 d：选用 42mm 的钻孔直径。炮眼深度 L：Ⅱ类围岩炮眼深度约周边眼 4.0m，掏槽眼 5.5m，辅助掏槽眼 5m。抵抗线 W：当炮眼直径在 35～42mm 的范围内时，抵抗线 W 与炮眼深度有如下关系W=（15～25）d 或 W=(0.3～0.6)L。据此Ⅳ级围岩取 W=50cm，Ⅱ、Ⅲ级围岩取 55cm。炮眼间距 a：同一排两炮眼之间的距离与抵抗线之间的关系式为： W =（1.1～1.8）E。根据以往的施工经验取 W=1.25E，Ⅳ级围岩取 E=62cm。Ⅱ级围岩取 70cm。堵塞长度：不小于 20cm。掏槽眼形式:掏槽眼采纳楔形掏槽，...
