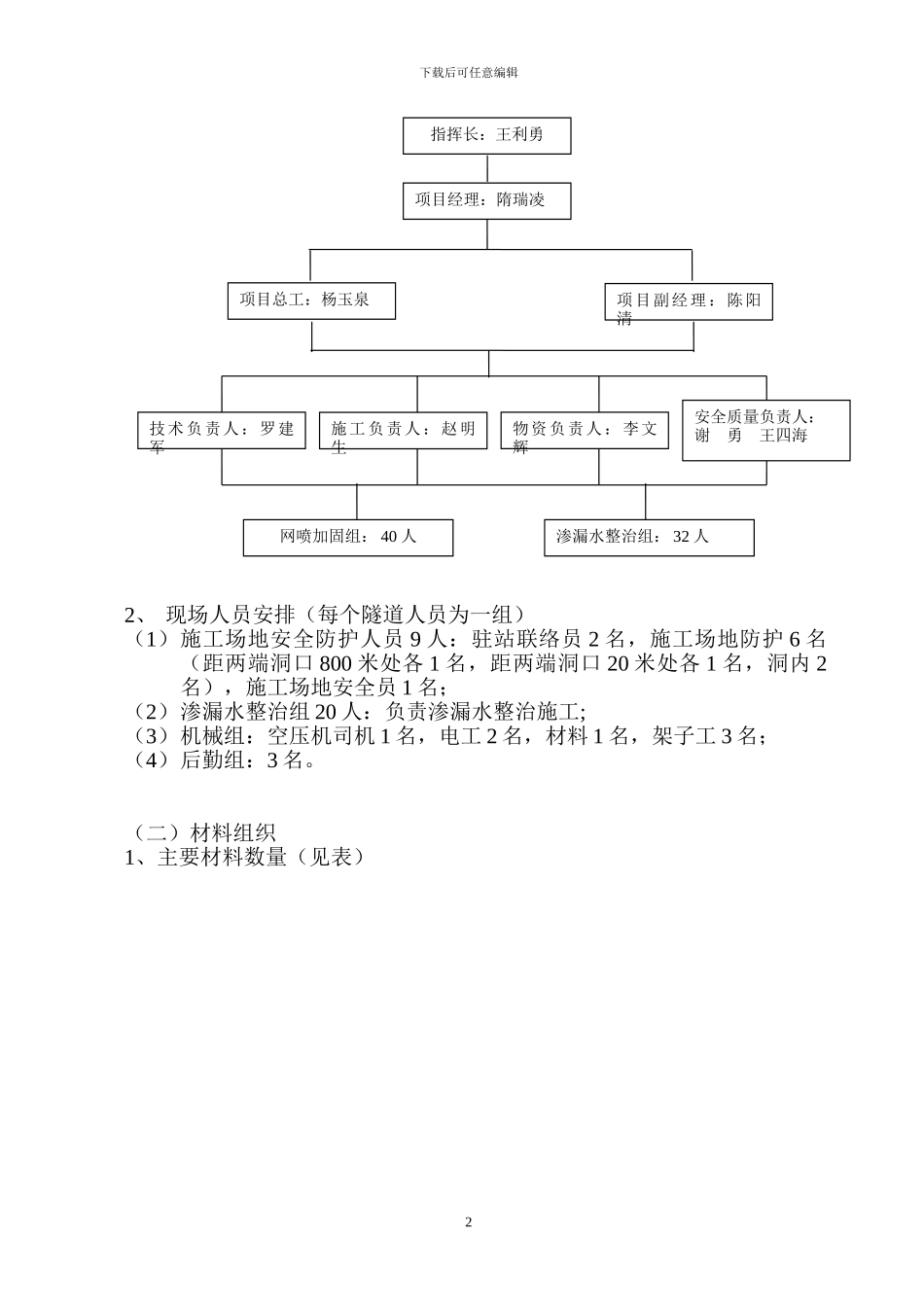

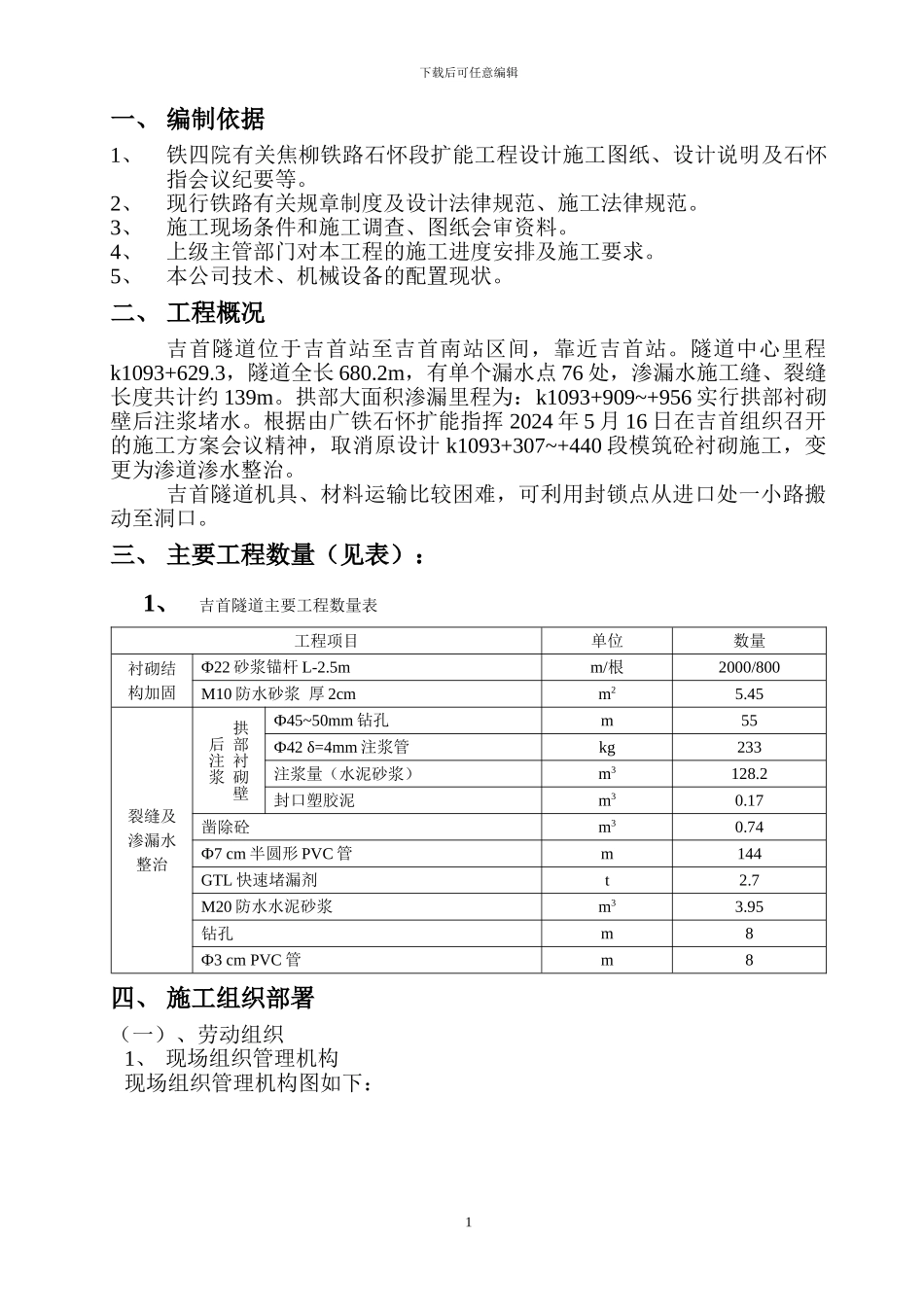

下载后可任意编辑一、 编制依据1、铁四院有关焦柳铁路石怀段扩能工程设计施工图纸、设计说明及石怀指会议纪要等。2、现行铁路有关规章制度及设计法律规范、施工法律规范。3、施工现场条件和施工调查、图纸会审资料。4、上级主管部门对本工程的施工进度安排及施工要求。5、本公司技术、机械设备的配置现状。二、 工程概况吉首隧道位于吉首站至吉首南站区间，靠近吉首站。隧道中心里程k1093+629.3，隧道全长 680.2m，有单个漏水点 76 处，渗漏水施工缝、裂缝长度共计约 139m。拱部大面积渗漏里程为：k1093+909~+956 实行拱部衬砌壁后注浆堵水。根据由广铁石怀扩能指挥 2024 年 5 月 16 日在吉首组织召开的施工方案会议精神，取消原设计 k1093+307~+440 段模筑砼衬砌施工，变更为渗道渗水整治。吉首隧道机具、材料运输比较困难，可利用封锁点从进口处一小路搬动至洞口。三、 主要工程数量（见表）：1、吉首隧道主要工程数量表工程项目单位数量衬砌结构加固Ф22 砂浆锚杆 L-2.5mm/根2000/800M10 防水砂浆 厚 2cmm25.45裂缝及渗漏水整治拱部衬砌壁后注浆Ф45~50mm 钻孔m55Ф42 δ=4mm 注浆管kg233注浆量（水泥砂浆）m3128.2封口塑胶泥m30.17凿除砼m30.74Ф7 cm 半圆形 PVC 管m144GTL 快速堵漏剂t2.7M20 防水水泥砂浆m33.95钻孔m8Ф3 cm PVC 管m8四、 施工组织部署（一）、劳动组织1、 现场组织管理机构现场组织管理机构图如下：1下载后可任意编辑2、 现场人员安排（每个隧道人员为一组）（1）施工场地安全防护人员 9 人：驻站联络员 2 名，施工场地防护 6 名（距两端洞口 800 米处各 1 名，距两端洞口 20 米处各 1 名，洞内 2名），施工场地安全员 1 名；（2）渗漏水整治组 20 人：负责渗漏水整治施工;（3）机械组：空压机司机 1 名，电工 2 名，材料 1 名，架子工 3 名；（4）后勤组：3 名。（二）材料组织1、主要材料数量（见表）项目经理：隋瑞凌项目总工：杨玉泉技术负责人：罗建军施工负责人：赵明生物资负责人：李文辉安全质量负责人：谢 勇 王四海渗漏水整治组： 32 人指挥长：王利勇项目副经理：陈阳清网喷加固组： 40 人2下载后可任意编辑2、主要材料供应、运输方式 水泥、钢筋等厂产料：在厂家采购，用火车运至吉首站，再倒运到施工点，临时要点卸放；河砂及碎石料：在当地砂石场采购，用汽车运至吉首站，然后用手扶拖拉机、汽车或人力挑运至洞门口附近卸放，然后利...
