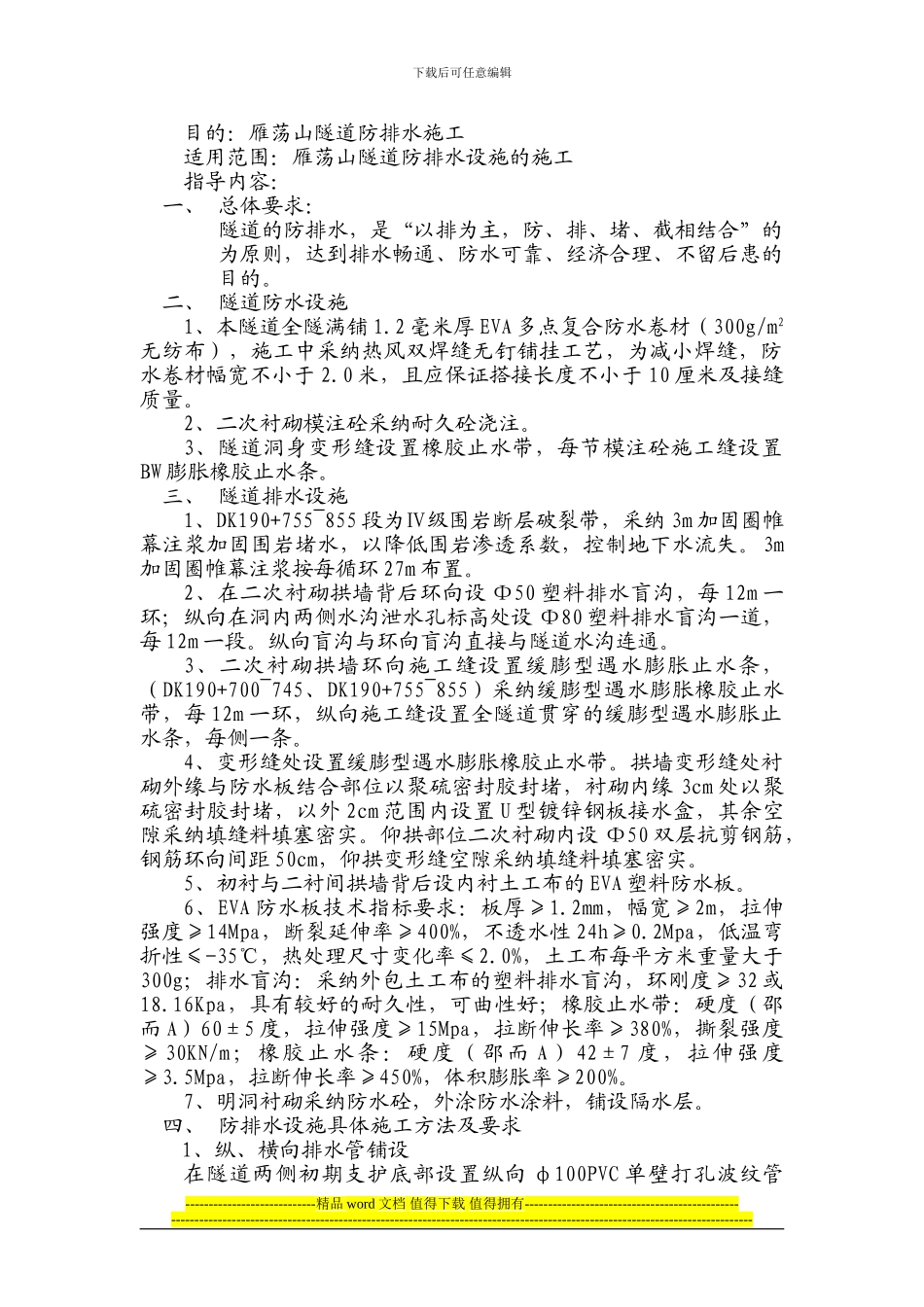

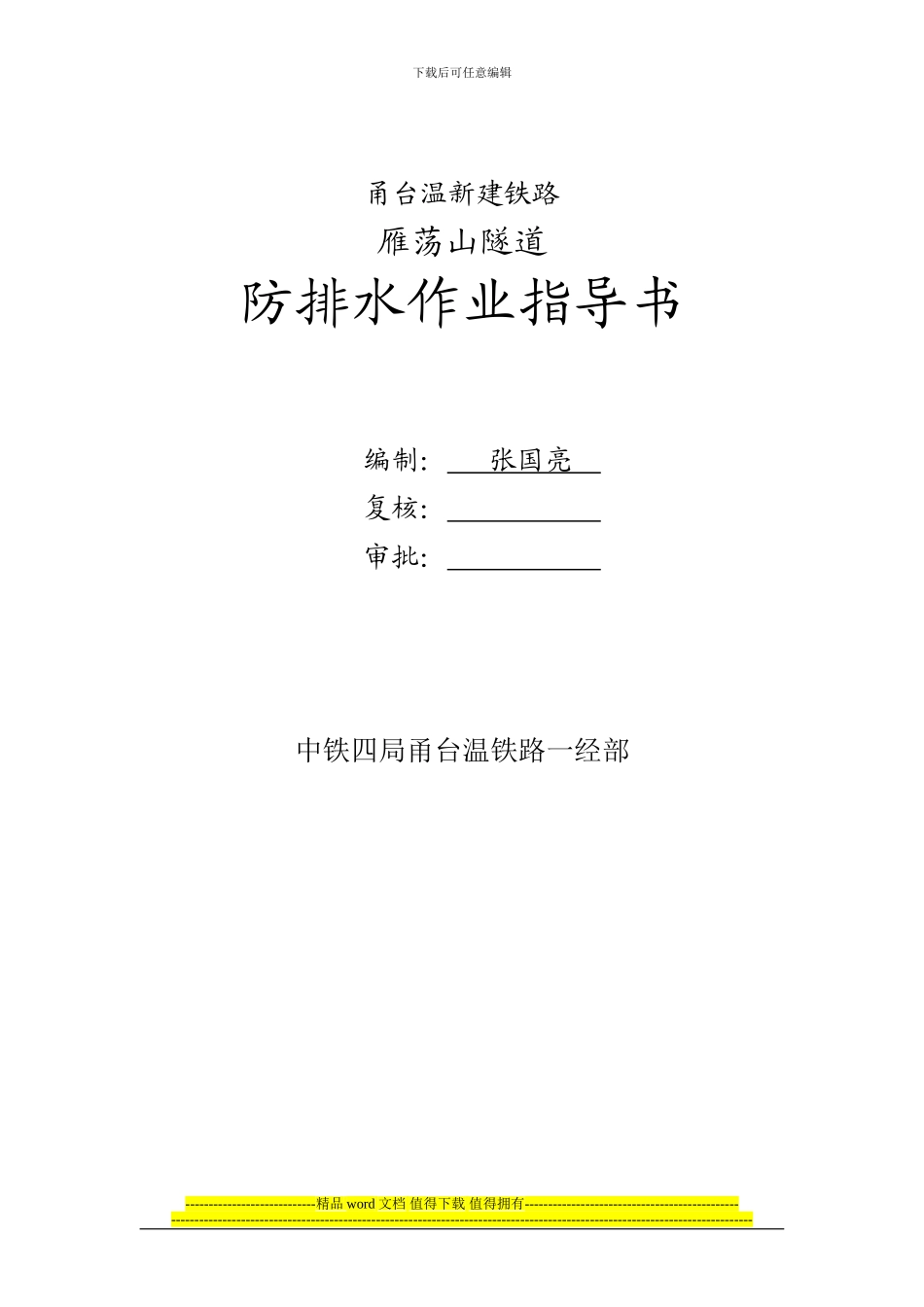

下载后可任意编辑甬台温新建铁路雁荡山隧道防排水作业指导书编制： 张国亮 复核： 审批： 中铁四局甬台温铁路一经部----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑目的：雁荡山隧道防排水施工适用范围：雁荡山隧道防排水设施的施工指导内容：一、 总体要求：隧道的防排水，是“以排为主，防、排、堵、截相结合”的为原则，达到排水畅通、防水可靠、经济合理、不留后患的目的。二、 隧道防水设施1、本隧道全隧满铺 1.2 毫米厚 EVA 多点复合防水卷材（300g/m2无纺布），施工中采纳热风双焊缝无钉铺挂工艺，为减小焊缝，防水卷材幅宽不小于 2.0 米，且应保证搭接长度不小于 10 厘米及接缝质量。2、二次衬砌模注砼采纳耐久砼浇注。3、隧道洞身变形缝设置橡胶止水带，每节模注砼施工缝设置BW 膨胀橡胶止水条。三、 隧道排水设施1、DK190+755~855 段为Ⅳ级围岩断层破裂带，采纳 3m 加固圈帷幕注浆加固围岩堵水，以降低围岩渗透系数，控制地下水流失。3m加固圈帷幕注浆按每循环 27m 布置。2、在二次衬砌拱墙背后环向设 Ф50 塑料排水盲沟，每 12m 一环；纵向在洞内两侧水沟泄水孔标高处设 Ф80 塑料排水盲沟一道，每 12m 一段。纵向盲沟与环向盲沟直接与隧道水沟连通。3、二次衬砌拱墙环向施工缝设置缓膨型遇水膨胀止水条，（DK190+700~745、DK190+755~855）采纳缓膨型遇水膨胀橡胶止水带，每 12m 一环，纵向施工缝设置全隧道贯穿的缓膨型遇水膨胀止水条，每侧一条。4、变形缝处设置缓膨型遇水膨胀橡胶止水带。拱墙变形缝处衬砌外缘与防水板结合部位以聚硫密封胶封堵，衬砌内缘 3cm 处以聚硫密封胶封堵，以外 2cm 范围内设置 U 型镀锌钢板接水盒，其余空隙采纳填缝料填塞密实。仰拱部位二次衬砌内设 Ф50 双层抗剪钢筋，钢筋环向间距 50cm，仰拱变形缝空隙采纳填缝料填塞密实。5、初衬与二衬间拱墙背后设内衬土工布的 EVA 塑料防水板。6、EVA 防水板技术指标要求：板厚≥1.2mm，幅宽≥2m，拉伸强度≥14Mpa，断裂延伸率≥400%，不透水性 24h≥0.2Mpa，低温弯折性≤-35℃，热处理尺寸变化率≤2.0%，土工布每平方米重量大于300g；排水盲沟：采纳外包土工布的塑料排水盲沟，环刚度≥32 或1...
