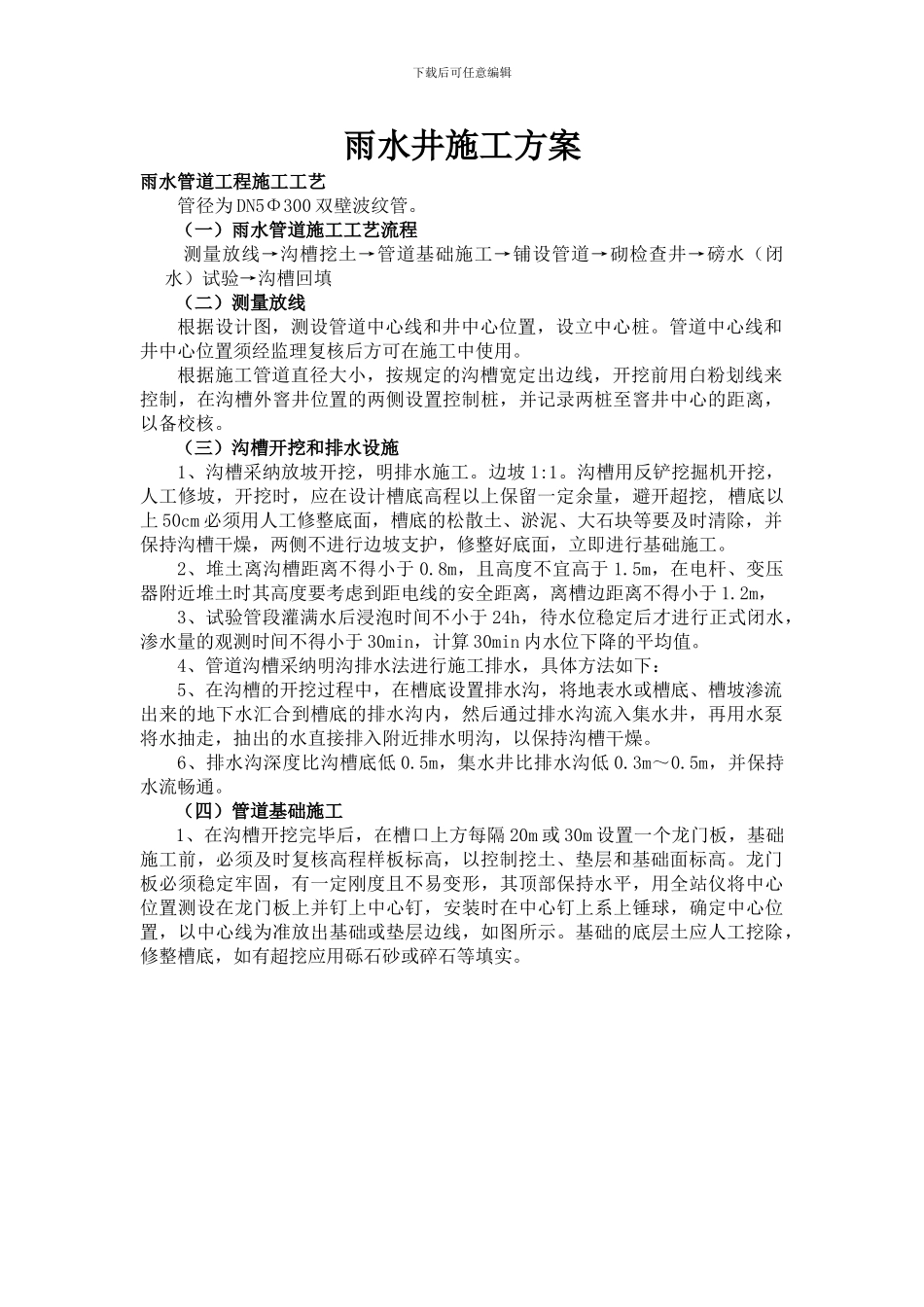

下载后可任意编辑雨水井施工方案雨水管道工程施工工艺管径为 DN5Φ300 双壁波纹管。（一）雨水管道施工工艺流程测量放线→沟槽挖土→管道基础施工→铺设管道→砌检查井→磅水（闭水）试验→沟槽回填（二）测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和井中心位置须经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。（三）沟槽开挖和排水设施1、沟槽采纳放坡开挖，明排水施工。边坡 1:1。沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避开超挖, 槽底以上 50cm 必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。2、堆土离沟槽距离不得小于 0.8m，且高度不宜高于 1.5m，在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离，离槽边距离不得小于 1.2m，3、试验管段灌满水后浸泡时间不小于 24h，待水位稳定后才进行正式闭水，渗水量的观测时间不得小于 30min，计算 30min 内水位下降的平均值。4、管道沟槽采纳明沟排水法进行施工排水，具体方法如下：5、在沟槽的开挖过程中，在槽底设置排水沟，将地表水或槽底、槽坡渗流出来的地下水汇合到槽底的排水沟内，然后通过排水沟流入集水井，再用水泵将水抽走，抽出的水直接排入附近排水明沟，以保持沟槽干燥。6、排水沟深度比沟槽底低 0.5m，集水井比排水沟低 0.3m～0.5m，并保持水流畅通。（四）管道基础施工1、在沟槽开挖完毕后，在槽口上方每隔 20m 或 30m 设置一个龙门板，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位置测设在龙门板上并钉上中心钉，安装时在中心钉上系上锤球，确定中心位置，以中心线为准放出基础或垫层边线，如图所示。基础的底层土应人工挖除，修整槽底，如有超挖应用砾石砂或碎石等填实。下载后可任意编辑2、管底砂垫层当管道沟槽挖成验槽达到设计要求可以从高程样板上测出铺筑高度，插入木桩控制标高，即可进行砂铺设。铺筑前槽内不得有积水和淤泥。3、石屑的铺设石屑以相应的管道基础宽度，进行铺筑、摊平、拍实。（六）管道安装1、本工程管道安装采纳吊机下管、稳...
