静压桩基础承台施工方案VIP免费

静压桩基础承台施工方案_第1页
1/11

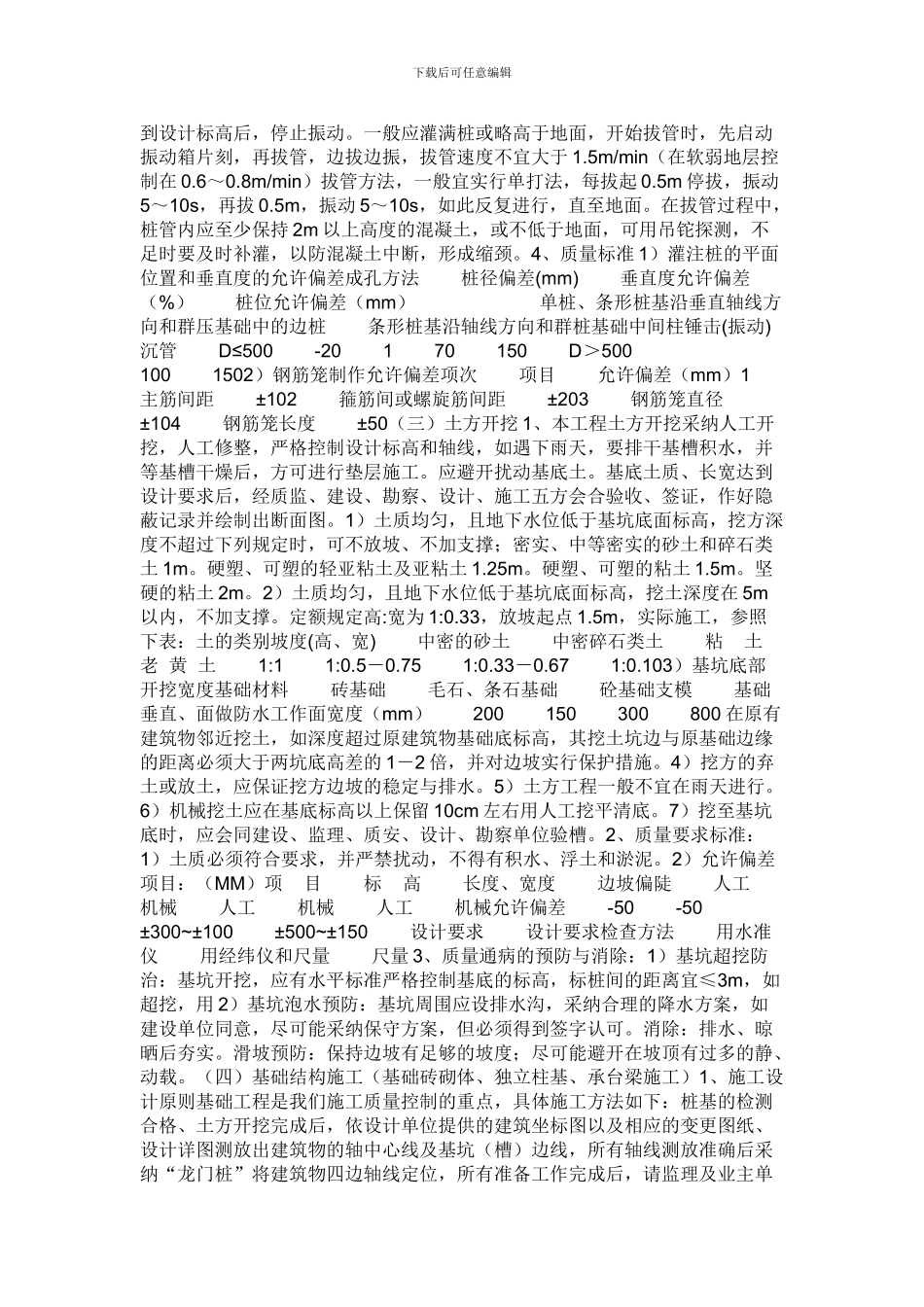

静压桩基础承台施工方案_第2页
2/11

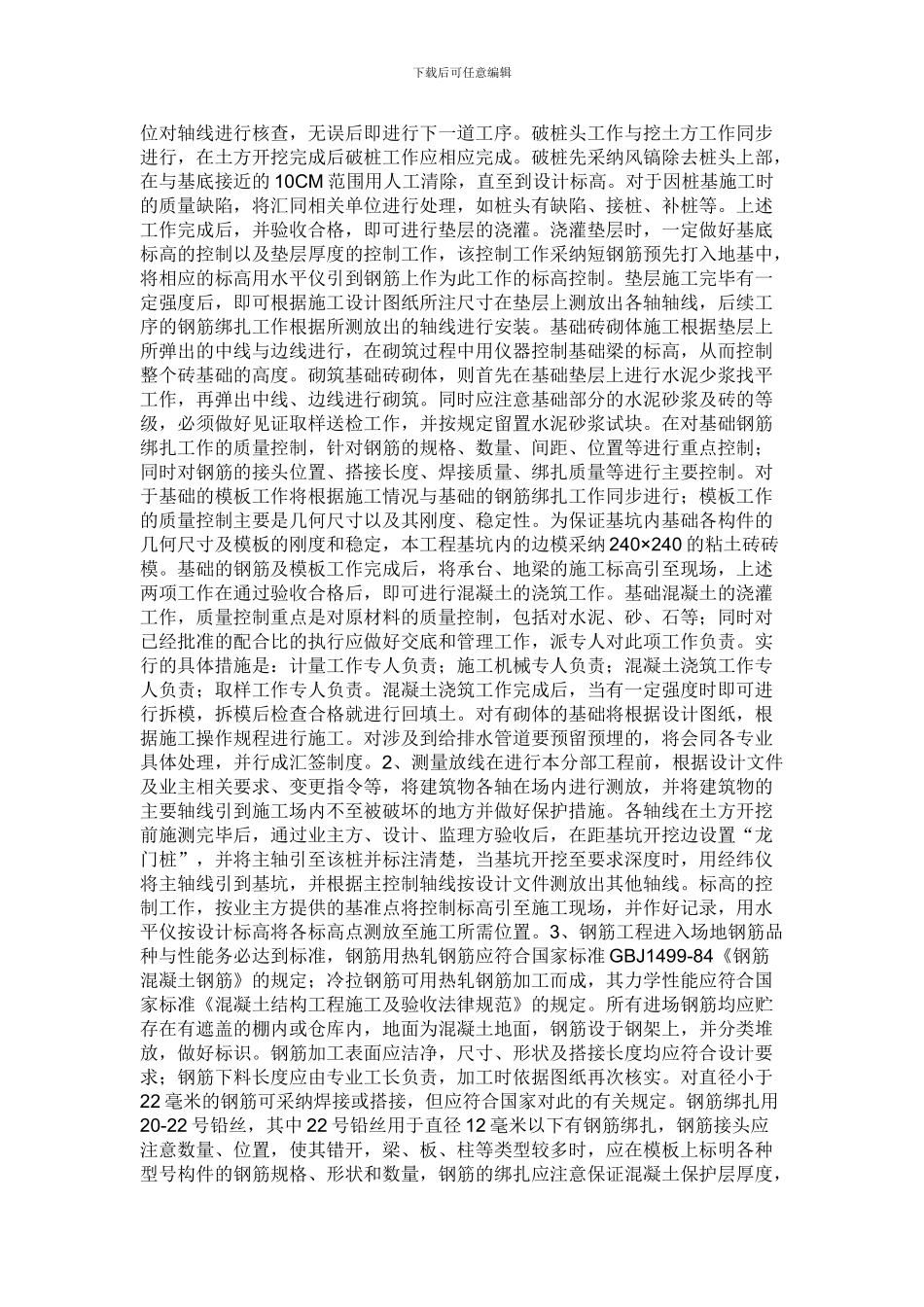

静压桩基础承台施工方案_第3页
3/11
下载后可任意编辑本基础工程采纳振动沉管灌注桩基础、钢筋混凝土柱独立基础和砖基结合。砖基础持力层为粉质粘土,基础承载力特征值 fak=220Kpa;基础埋入持力层≥500。本工程灌注桩直径为 Ф377,桩尖进入强风化岩中深度不少于1000mm,单桩承载力设计值为 300KN/个,桩及承台混凝土采纳 C25,钢筋采纳Ⅰ、Ⅱ级。二、施工准备 1)组织施工技术人员熟悉图纸,提出设计图纸中疑点,通过图纸会审,处理相关问题;2)组织专业施工技术人员熟悉现场,掌握现场标高及轴线引测情况,制定测量放线实施方案;3)组织机械设备进场,对所有机具设备予以检修;4)组织施工力量进场,且做好施工前安全教育;5)整平基础工程施工范围内场地,周围做好排水沟;6)根据现场布置水电线管,引接到基础工程施工范围内,并加设相应配电箱;7)落实基础工程材料供应厂家,制定相应材料供应计划;8)根据设计要求,提前试配混凝土配合比;9)向监理方提交测量放线、机械设备、材料进场等报验单。三、基础工程施工程序测量放线 桩基础 土方开挖 基坑验收 混凝土垫层 砖基础、独立柱基理论 土方回填(一)定位放线工程进场后,立即组织测绘人员进入现场,复核设计图纸和规划红线定位依据,依照测量工作进行定位放线工作程序,打设龙门桩和水准观测点,确保测量放线工作无误。(二)振动沉管灌注桩施工 1、施工工艺流程定位放线 桩机就位 振动沉管 安制钢筋笼 边拔管边浇灌砼 成桩 验桩 下一道工序 2、机具设备及材料要求主要机具设备包括:DZ60 或 DZ90 型振动锤、DJB25 型步履式桩架、卷扬机、加压装置、桩管、桩尖或钢筋混凝土预制桩靴等。桩管直径为 377mm。混凝土材料:混凝土强度等级为 C25。水泥用 425 号普通水泥;卵石粒径不大于40mm,含泥量小于 3%;砂用中、粗砂,含泥量小于 5%,混凝土坍落度为 8-10mm。3、施工技术措施及要求振动沉管灌注桩系用振动沉桩机将带有活瓣式村尖,利用振动锤产生的垂直定向振动和锤、桩自重及卷扬机通过钢丝绳施工加的拉力,对桩管施工加压力,使桩管沉入土中,然后边向桩管内浇筑混凝土,边振边拔桩管,使混凝土留在土中而成桩。施工前应在桩机沉管外壁用电焊加焊深度尺寸字样,桩沉管至强风化岩 1000mm 后,由建设方和监理方共同记录,认可后方可停止沉管,进入下道工序。1)桩机就位施工前,根据土质情况选择适用振动打桩机,桩尖采纳活瓣式。施工时先装好桩机,开机时先将桩管对准桩位中心,桩...
