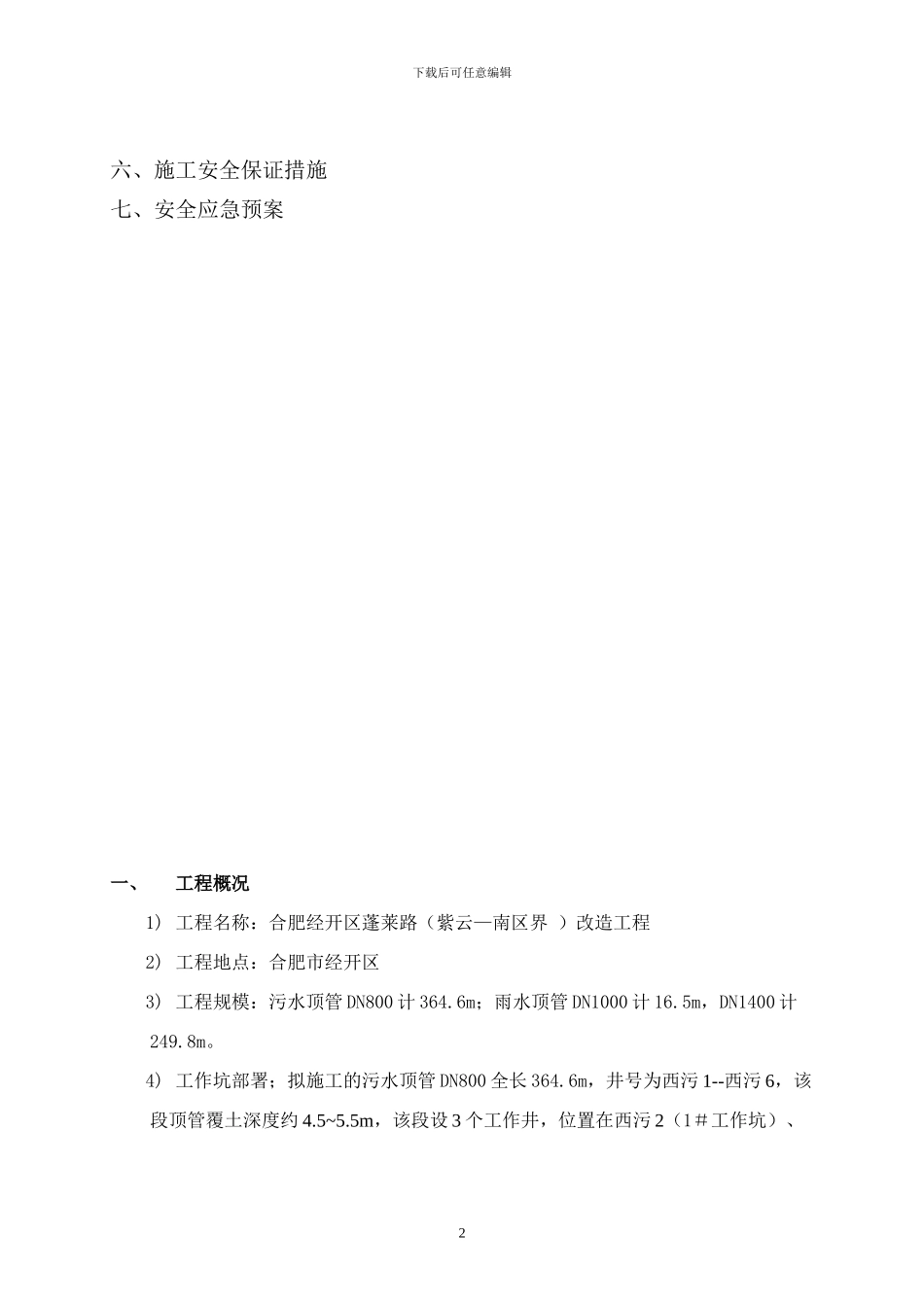

下载后可任意编辑 合肥经开区蓬莱路(紫云—南区界)改造工程顶管工程深基坑专项施工方案河南省地矿建设工程(集团)安徽有限公司二 0 一 0 年五月二十日目 录一、工程概况二、编制依据三、测量放线四、工作坑主要施工方法,五、施工质量保证措施1下载后可任意编辑六、施工安全保证措施七、安全应急预案一、工程概况1) 工程名称:合肥经开区蓬莱路(紫云—南区界 )改造工程2) 工程地点:合肥市经开区3) 工程规模:污水顶管 DN800 计 364.6m;雨水顶管 DN1000 计 16.5m,DN1400 计249.8m。4) 工作坑部署;拟施工的污水顶管 DN800 全长 364.6m,井号为西污 1--西污 6,该段顶管覆土深度约 4.5~5.5m,该段设 3 个工作井,位置在西污 2(1#工作坑)、2下载后可任意编辑西污 4(2#工作坑)和西污 6(3#工作坑)处。雨水顶管 DN1000 计16.5m,DN1400 计 249.8m,井号为东雨 29—东雨 31,东雨 31-1—西雨 34-1,该段顶管覆土深度约 3.5~5.5m,该段设 3 个工作井,位置在东雨 30(4#工作坑)、东雨 31(5#工作坑)和西雨 34(6#工作坑)处5) 建设单位:合肥海恒项目管理公司6) 设计单位:合肥市规划设计讨论院7) 监理单位:安徽省恒信工程监理有限公司8) 质量标准:合格,争创安徽省优质工程“黄山杯”。二、编制依据国家现行的有关技术规程、施工及验收法律规范、质量检验评定标准。1) 《给排水工程结构设计法律规范》(GBJ69-84)2) 《室外排水设计法律规范》(GBJ14-97)3) 《地质与基础施工及验收法律规范》(GBJ201-83)4) 《给排水管道工程施工及验收法律规范》(GB50268-2024)5) 《建筑地基基础设计法律规范》(GBJ7-89)6) 《地下防水工程施工及验收法律规范》(GBJ208-83)7) 《砌体工程施工质量验收法律规范》(GB50203-2024)8) 《中国给排水标准图集 02S515 系列》(GBJ08-221-96) 9) 《防腐蚀工程施工规程》(YS1411-89)10)《建筑工程施工现场供用电安全法律规范》(GBJGJ46-2024)11)《工程测量法律规范》(GB50026- 93)12) 现场实地考察情况;我施工队从事顶进施工的经验和技术能力。三、测量放线在现场交桩的基础上,根据甲方提供图纸设计要求确定工作坑位置,计算开挖深度,布设临时水准点和工作坑控制桩。1、 临时水准点的设置和要求3下载后可任意编辑开工前根据建设单位指定的水准点设置临时水准点,临时水准点应设置在不受施工干扰的固定构筑物上,并应妥善保护,...
