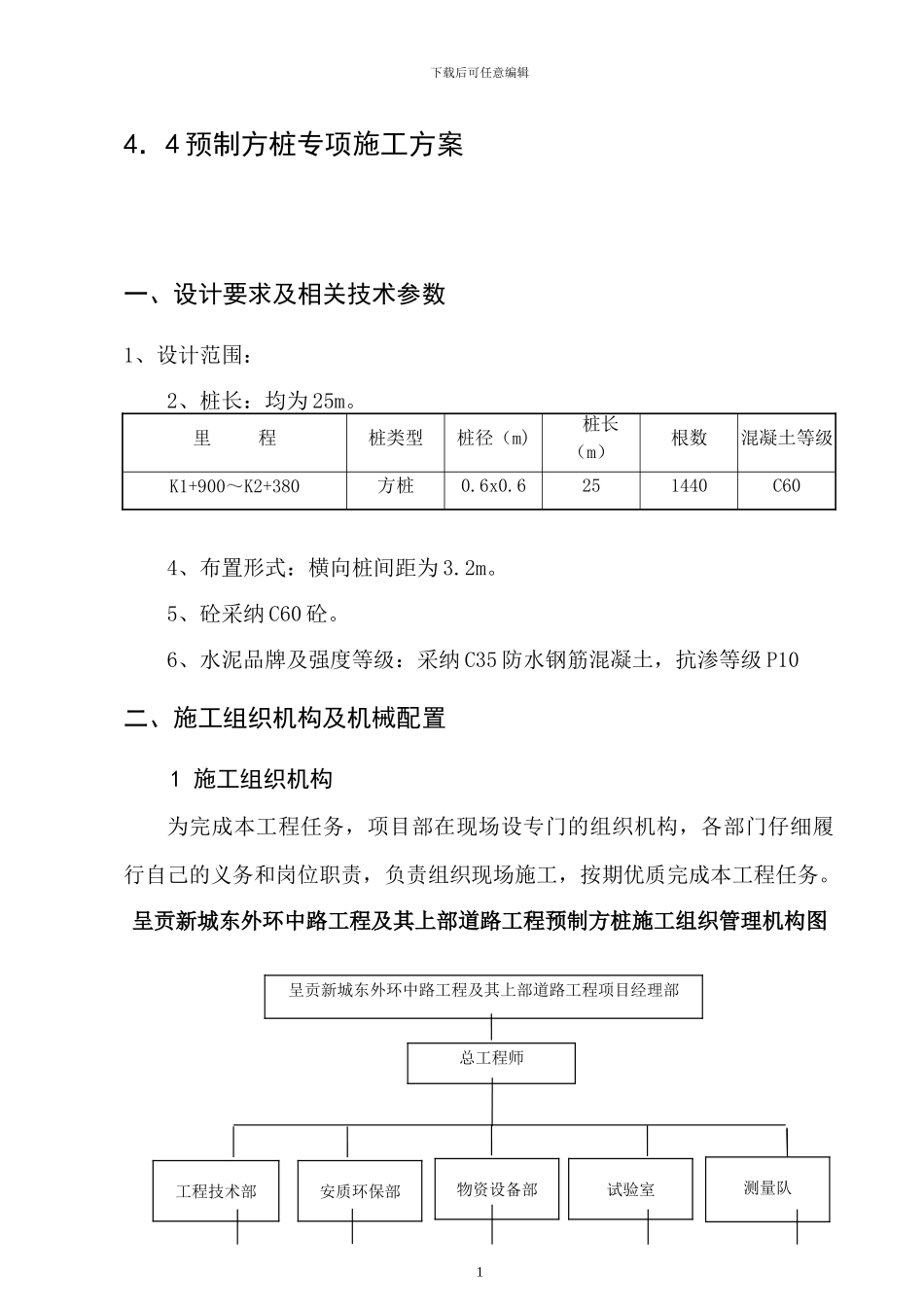

下载后可任意编辑4．4 预制方桩专项施工方案一、设计要求及相关技术参数1、设计范围： 2、桩长：均为 25m。4、布置形式：横向桩间距为 3.2m。5、砼采纳 C60 砼。6、水泥品牌及强度等级：采纳 C35 防水钢筋混凝土，抗渗等级 P10二、施工组织机构及机械配置1 施工组织机构为完成本工程任务，项目部在现场设专门的组织机构，各部门仔细履行自己的义务和岗位职责，负责组织现场施工，按期优质完成本工程任务。呈贡新城东外环中路工程及其上部道路工程预制方桩施工组织管理机构图里 程桩类型桩径（m)桩长（m）根数混凝土等级K1+900～K2+380方桩0.6x0.6251440C601呈贡新城东外环中路工程及其上部道路工程项目经理部总工程师 工程技术部安质环保部物资设备部试验室测量队下载后可任意编辑2 机械设备配置根据现场施工条件，为确保本工程的进度和质量，施工机械进场前进行检验，检查机械设备的运转情况、合格证、检验报告以及人员操作证是否有效，并形成检验记录，成立一个施工队负责 DWHK1+900+DWHK2+380 预制方桩的施工。三、预制管桩（方桩）施工方法预制管桩采纳 600×600 预制实心方桩，砼采纳 C60。1、施工工艺流程场地平整→测量放线、定桩位→桩机安装就位→预应力砼管桩吊放就位→试桩→管桩施打→接桩→管桩施打→送桩一收锤验收→截桩头→测量复核桩位→桩基检测→桩基竣工验收。2、施工方法及要求（1）管桩的吊运及堆放①管桩进场应作出检查，其规格、批号、制作日期应符合所属的验收批号内容。桩尖采纳钢板焊成十字型构件。②管桩在吊运过程中轻吊轻放，避开剧烈碰撞。③管桩按不同规格、长度及施工顺序分别堆放。（2）管桩施打①打桩前准备工作：a．仔细检查打桩设备各部分的性能，以保证其正常运作；b．根据施工图绘制整个工程的桩位编号图：根据地质资料和设计要求推算每条桩的估计长度，合理的节长，尽可能减少接桩，避开超长过多；c．由专职测量人员测定桩位，其偏差不得大于20mm；2土方施工队下载后可任意编辑d．在桩身上划出以米为单位的长度标记，并按从下到上的顺序标明桩的长度，以便观测桩的入土深度及记录每米沉桩锤击数。e.预应力管桩按设计人员要求进行试桩。②施打要求a．第一节管桩起吊就位前在己定桩位上做一个辅圆位置标记，使插桩时能在已定桩位上。插入地面时的垂直度偏差不得大于0.5％，并用长条水准尺或三角吊线锤在正面和侧面交叉垂直校正，必要时，宜拔出重插。b．开始打桩时可用锤重加一定的冲压力...
