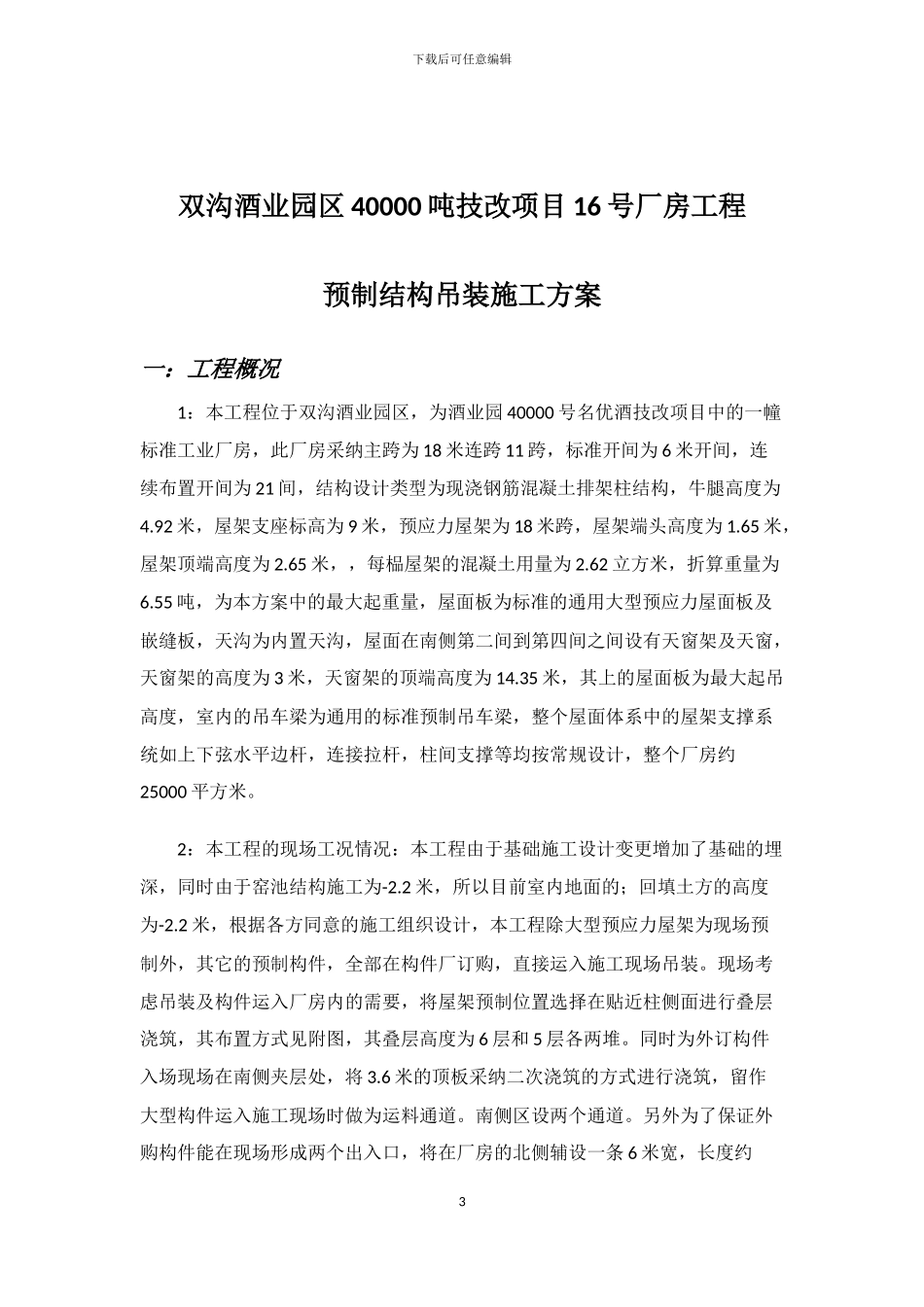

下载后可任意编辑 精品文档下载 1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】2下载后可任意编辑双沟酒业园区 40000 吨技改项目 16 号厂房工程预制结构吊装施工方案一：工程概况1：本工程位于双沟酒业园区，为酒业园 40000 号名优酒技改项目中的一幢标准工业厂房，此厂房采纳主跨为 18 米连跨 11 跨，标准开间为 6 米开间，连续布置开间为 21 间，结构设计类型为现浇钢筋混凝土排架柱结构，牛腿高度为4.92 米，屋架支座标高为 9 米，预应力屋架为 18 米跨，屋架端头高度为 1.65 米，屋架顶端高度为 2.65 米，，每榀屋架的混凝土用量为 2.62 立方米，折算重量为6.55 吨，为本方案中的最大起重量，屋面板为标准的通用大型预应力屋面板及嵌缝板，天沟为内置天沟，屋面在南侧第二间到第四间之间设有天窗架及天窗，天窗架的高度为 3 米，天窗架的顶端高度为 14.35 米，其上的屋面板为最大起吊高度，室内的吊车梁为通用的标准预制吊车梁，整个屋面体系中的屋架支撑系统如上下弦水平边杆，连接拉杆，柱间支撑等均按常规设计，整个厂房约25000 平方米。2：本工程的现场工况情况：本工程由于基础施工设计变更增加了基础的埋深，同时由于窑池结构施工为-2.2 米，所以目前室内地面的；回填土方的高度为-2.2 米，根据各方同意的施工组织设计，本工程除大型预应力屋架为现场预制外，其它的预制构件，全部在构件厂订购，直接运入施工现场吊装。现场考虑吊装及构件运入厂房内的需要，将屋架预制位置选择在贴近柱侧面进行叠层浇筑，其布置方式见附图，其叠层高度为 6 层和 5 层各两堆。同时为外订构件入场现场在南侧夹层处，将 3.6 米的顶板采纳二次浇筑的方式进行浇筑，留作大型构件运入施工现场时做为运料通道。南侧区设两个通道。另外为了保证外购构件能在现场形成两个出入口，将在厂房的北侧辅设一条 6 米宽，长度约3下载后可任意编辑100 米的施工便道，接至酒厂灌区永久施工道路，作为构件出入场区的备用道路。3：施工协作情况：目前，施工现场的预制屋架已基本浇筑完成，排架柱的上柱已陆续进行浇筑，浇筑完上层柱后，对上部的标高及轴线进行投放后，将拆除施工用架子，预应力屋架中的预应力张拉将在近期进行，屋面板及天沟板的订货工作已基本落实，施工季节为夏季末期，施工季节及现场的临时施工道路辅设厚度及宽度，以及坡度均达到吊装条件。现场的牛腿上的双向轴...
