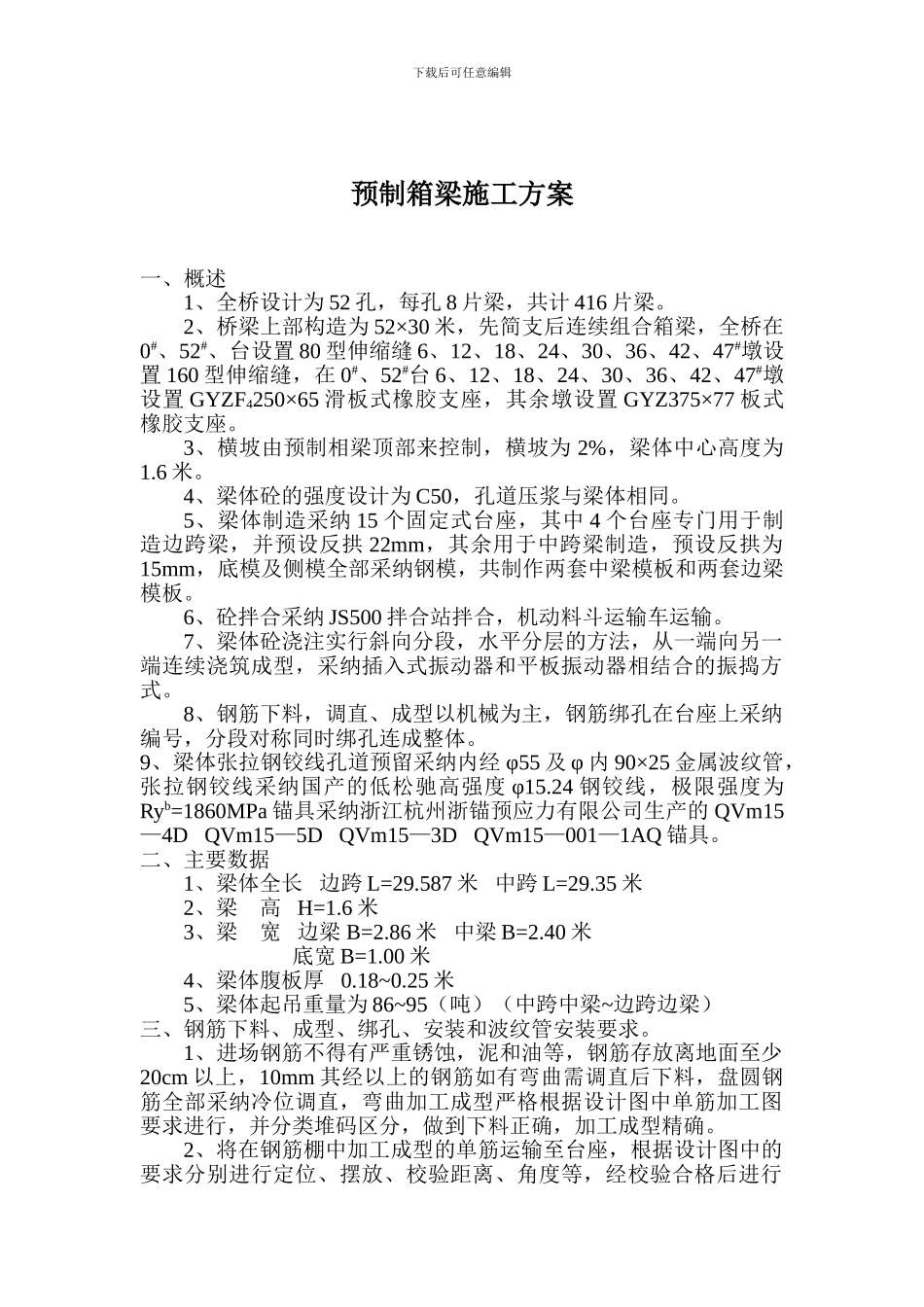

下载后可任意编辑预制箱梁施工方案一、概述1、全桥设计为 52 孔，每孔 8 片梁，共计 416 片梁。2、桥梁上部构造为 52×30 米，先简支后连续组合箱梁，全桥在0#、52#、台设置 80 型伸缩缝 6、12、18、24、30、36、42、47#墩设置 160 型伸缩缝，在 0#、52#台 6、12、18、24、30、36、42、47#墩设置 GYZF4250×65 滑板式橡胶支座，其余墩设置 GYZ375×77 板式橡胶支座。3、横坡由预制相梁顶部来控制，横坡为 2%，梁体中心高度为1.6 米。4、梁体砼的强度设计为 C50，孔道压浆与梁体相同。5、梁体制造采纳 15 个固定式台座，其中 4 个台座专门用于制造边跨梁，并预设反拱 22mm，其余用于中跨梁制造，预设反拱为15mm，底模及侧模全部采纳钢模，共制作两套中梁模板和两套边梁模板。6、砼拌合采纳 JS500 拌合站拌合，机动料斗运输车运输。7、梁体砼浇注实行斜向分段，水平分层的方法，从一端向另一端连续浇筑成型，采纳插入式振动器和平板振动器相结合的振捣方式。8、钢筋下料，调直、成型以机械为主，钢筋绑孔在台座上采纳编号，分段对称同时绑孔连成整体。9、梁体张拉钢铰线孔道预留采纳内经 φ55 及 φ 内 90×25 金属波纹管，张拉钢铰线采纳国产的低松驰高强度 φ15.24 钢铰线，极限强度为Ryb=1860MPa 锚具采纳浙江杭州浙锚预应力有限公司生产的 QVm15—4D QVm15—5D QVm15—3D QVm15—001—1AQ 锚具。二、主要数据1、梁体全长 边跨 L=29.587 米 中跨 L=29.35 米2、梁 高 H=1.6 米3、梁 宽 边梁 B=2.86 米 中梁 B=2.40 米底宽 B=1.00 米4、梁体腹板厚 0.18~0.25 米5、梁体起吊重量为 86~95（吨）（中跨中梁~边跨边梁）三、钢筋下料、成型、绑孔、安装和波纹管安装要求。1、进场钢筋不得有严重锈蚀，泥和油等，钢筋存放离地面至少20cm 以上，10mm 其经以上的钢筋如有弯曲需调直后下料，盘圆钢筋全部采纳冷位调直，弯曲加工成型严格根据设计图中单筋加工图要求进行，并分类堆码区分，做到下料正确，加工成型精确。2、将在钢筋棚中加工成型的单筋运输至台座，根据设计图中的要求分别进行定位、摆放、校验距离、角度等，经校验合格后进行下载后可任意编辑绑孔，先绑扎底板，然后是腹板，再其后是顶板，要求数量间距，位置准确，且钢筋绑扎间距误差不得大于 10mm 做到横平坚直。3、钢筋保护层水泥砂浆垫块强度和梁体砼强度相同，其厚度按设计要求制作，安放成花形，其间距不应大于 50...
