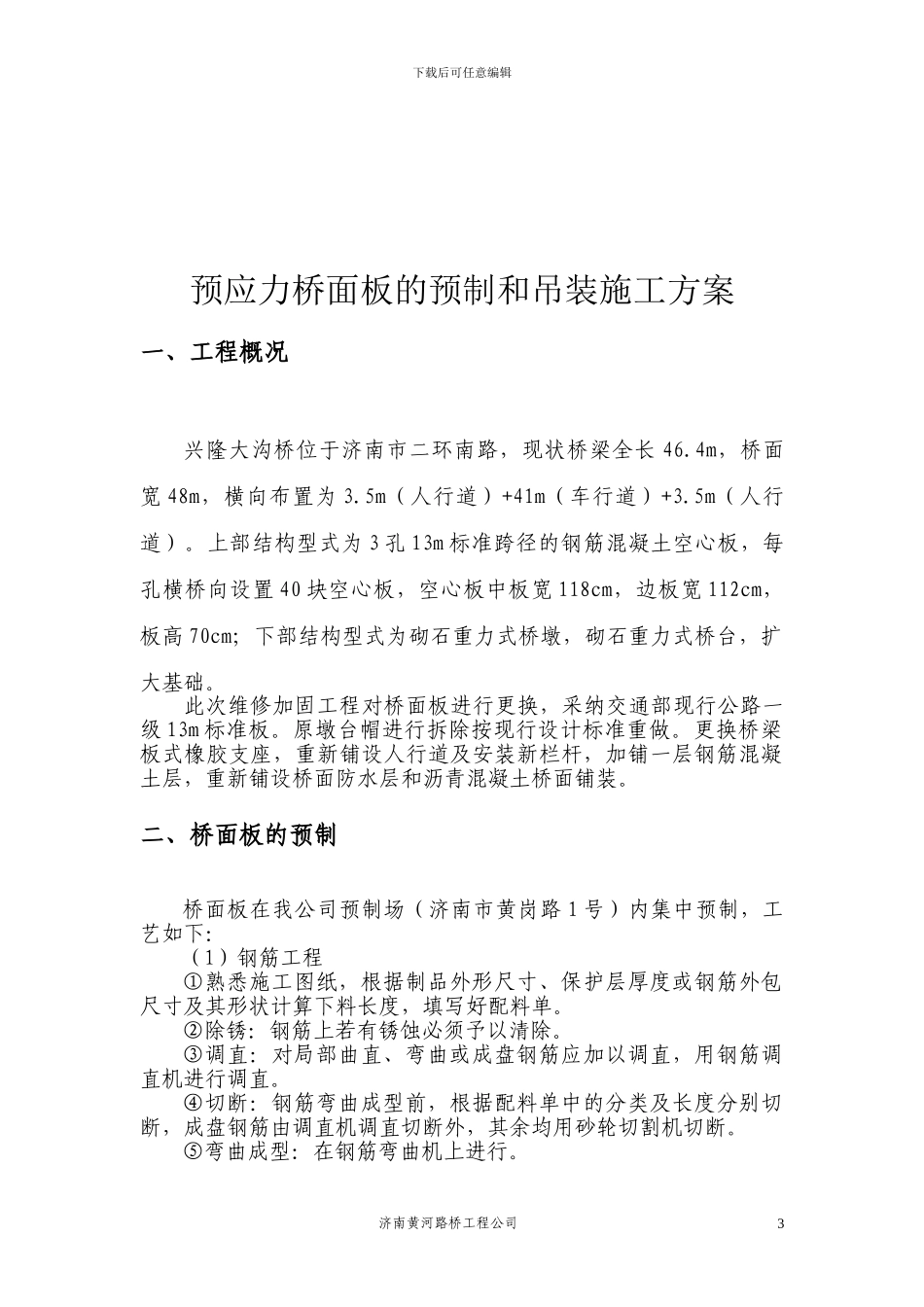

下载后可任意编辑 精品文档下载 济南黄河路桥工程公司1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】目 录一、工程概况2二、桥面板的预制2三、张拉计算9四、桥面板的运输14五、桥面板的安装14济南黄河路桥工程公司2下载后可任意编辑预应力桥面板的预制和吊装施工方案一、工程概况兴隆大沟桥位于济南市二环南路，现状桥梁全长 46.4m，桥面宽 48m，横向布置为 3.5m（人行道）+41m（车行道）+3.5m（人行道）。上部结构型式为 3 孔 13m 标准跨径的钢筋混凝土空心板，每孔横桥向设置 40 块空心板，空心板中板宽 118cm，边板宽 112cm，板高 70cm；下部结构型式为砌石重力式桥墩，砌石重力式桥台，扩大基础。此次维修加固工程对桥面板进行更换，采纳交通部现行公路一级 13m 标准板。原墩台帽进行拆除按现行设计标准重做。更换桥梁板式橡胶支座，重新铺设人行道及安装新栏杆，加铺一层钢筋混凝土层，重新铺设桥面防水层和沥青混凝土桥面铺装。二、桥面板的预制桥面板在我公司预制场（济南市黄岗路 1 号）内集中预制，工艺如下：（1）钢筋工程①熟悉施工图纸，根据制品外形尺寸、保护层厚度或钢筋外包尺寸及其形状计算下料长度，填写好配料单。②除锈：钢筋上若有锈蚀必须予以清除。③调直：对局部曲直、弯曲或成盘钢筋应加以调直，用钢筋调直机进行调直。④切断：钢筋弯曲成型前，根据配料单中的分类及长度分别切断，成盘钢筋由调直机调直切断外，其余均用砂轮切割机切断。⑤弯曲成型：在钢筋弯曲机上进行。济南黄河路桥工程公司3下载后可任意编辑⑥布筋：按施工图纸在台座上布筋，用铁丝绑扎牢固，严格定位和布设；布设保护层垫块，数量足够，支垫牢固，严防露筋。⑦钢绞线制作及安装：在钢绞线进场以后，应分批进行检验。检验时从每批钢绞线中任选 3 盘，从每盘中截取一根进行表面质量、直径偏差、力学性能试验。在钢绞线试验合格后，根据每槽张拉台座的长度（包括横梁宽度）、张拉伸长值、外露长度以及张拉时所需要的长度等因素确定钢绞线的下料长度；钢绞线下料时，使用砂轮切割机切割，切割口的两侧各 5cm 处用铁丝绑扎。铺设预应力钢绞线时，预应力筋的失效长度采纳硬塑料管将其套住，在张拉完成之后根据设计要求的失效长度和位置重新固定塑料管的位置并用铁丝将两头绑扎牢固避开混凝土浆进入管内，使预应力筋与混凝土不产生握裹作用，达到设计要求的失效效果。钢铰线的安装：将下...
