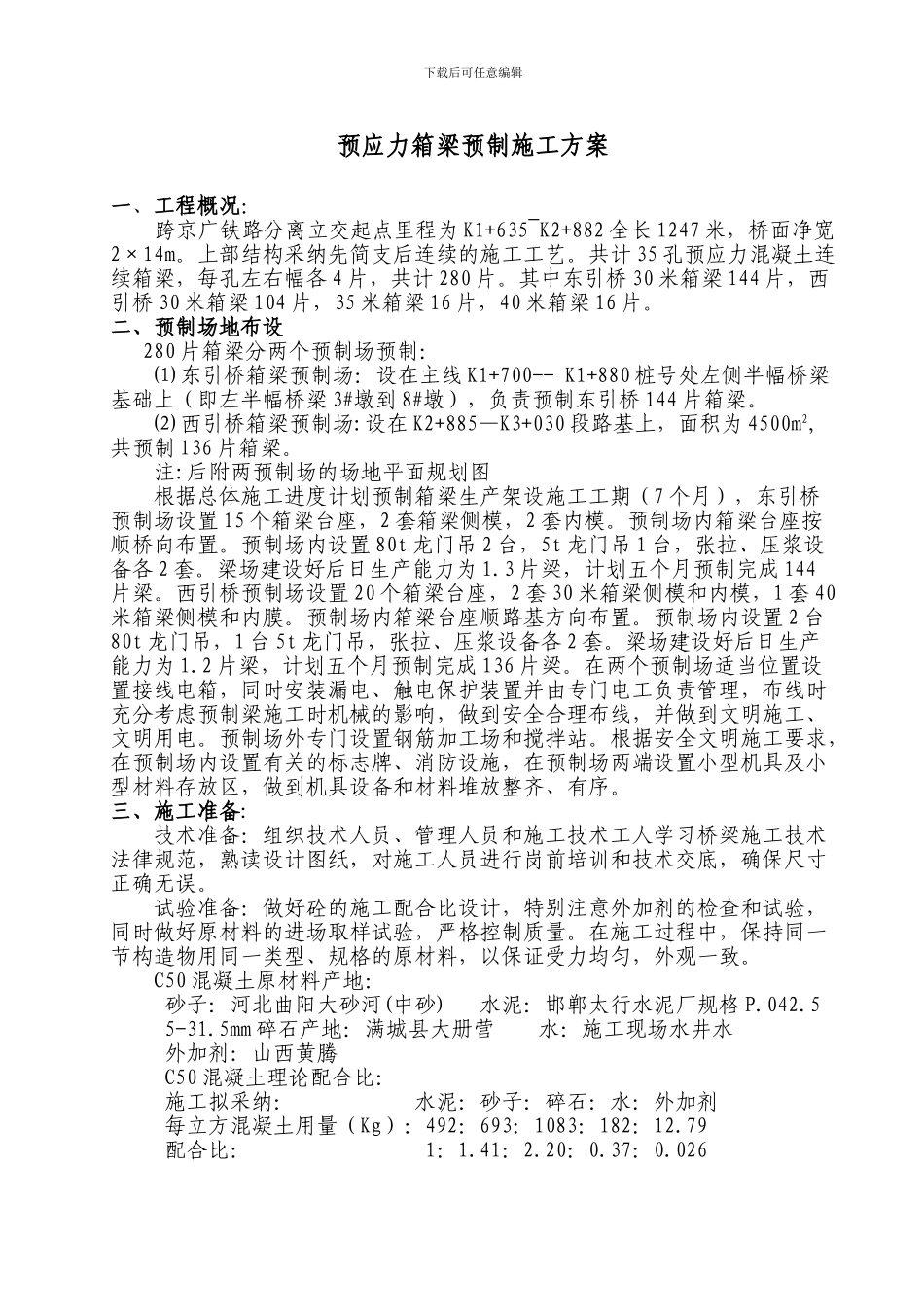

下载后可任意编辑预应力箱梁预制施工方案一、工程概况：跨京广铁路分离立交起点里程为 K1+635~K2+882 全长 1247 米，桥面净宽2×14m。上部结构采纳先简支后连续的施工工艺。共计 35 孔预应力混凝土连续箱梁，每孔左右幅各 4 片，共计 280 片。其中东引桥 30 米箱梁 144 片，西引桥 30 米箱梁 104 片，35 米箱梁 16 片，40 米箱梁 16 片。二、预制场地布设 280 片箱梁分两个预制场预制：⑴ 东引桥箱梁预制场：设在主线 K1+700-- K1+880 桩号处左侧半幅桥梁基础上（即左半幅桥梁 3#墩到 8#墩），负责预制东引桥 144 片箱梁。⑵ 西引桥箱梁预制场:设在 K2+885—K3+030 段路基上，面积为 4500m2,共预制 136 片箱梁。注:后附两预制场的场地平面规划图根据总体施工进度计划预制箱梁生产架设施工工期（7 个月），东引桥预制场设置 15 个箱梁台座，2 套箱梁侧模，2 套内模。预制场内箱梁台座按顺桥向布置。预制场内设置 80t 龙门吊 2 台，5t 龙门吊 1 台，张拉、压浆设备各 2 套。梁场建设好后日生产能力为 1.3 片梁，计划五个月预制完成 144片梁。西引桥预制场设置 20 个箱梁台座，2 套 30 米箱梁侧模和内模，1 套 40米箱梁侧模和内膜。预制场内箱梁台座顺路基方向布置。预制场内设置 2 台80t 龙门吊，1 台 5t 龙门吊，张拉、压浆设备各 2 套。梁场建设好后日生产能力为 1.2 片梁，计划五个月预制完成 136 片梁。在两个预制场适当位置设置接线电箱，同时安装漏电、触电保护装置并由专门电工负责管理，布线时充分考虑预制梁施工时机械的影响，做到安全合理布线，并做到文明施工、文明用电。预制场外专门设置钢筋加工场和搅拌站。根据安全文明施工要求，在预制场内设置有关的标志牌、消防设施，在预制场两端设置小型机具及小型材料存放区，做到机具设备和材料堆放整齐、有序。三、施工准备: 技术准备：组织技术人员、管理人员和施工技术工人学习桥梁施工技术法律规范，熟读设计图纸，对施工人员进行岗前培训和技术交底，确保尺寸正确无误。 试验准备：做好砼的施工配合比设计，特别注意外加剂的检查和试验，同时做好原材料的进场取样试验，严格控制质量。在施工过程中，保持同一节构造物用同一类型、规格的原材料，以保证受力均匀，外观一致。 C50 混凝土原材料产地：砂子：河北曲阳大砂河(中砂) 水泥：邯郸太行水泥厂规格 P.042.55-31.5mm 碎石产地：满城县大册营 水...
