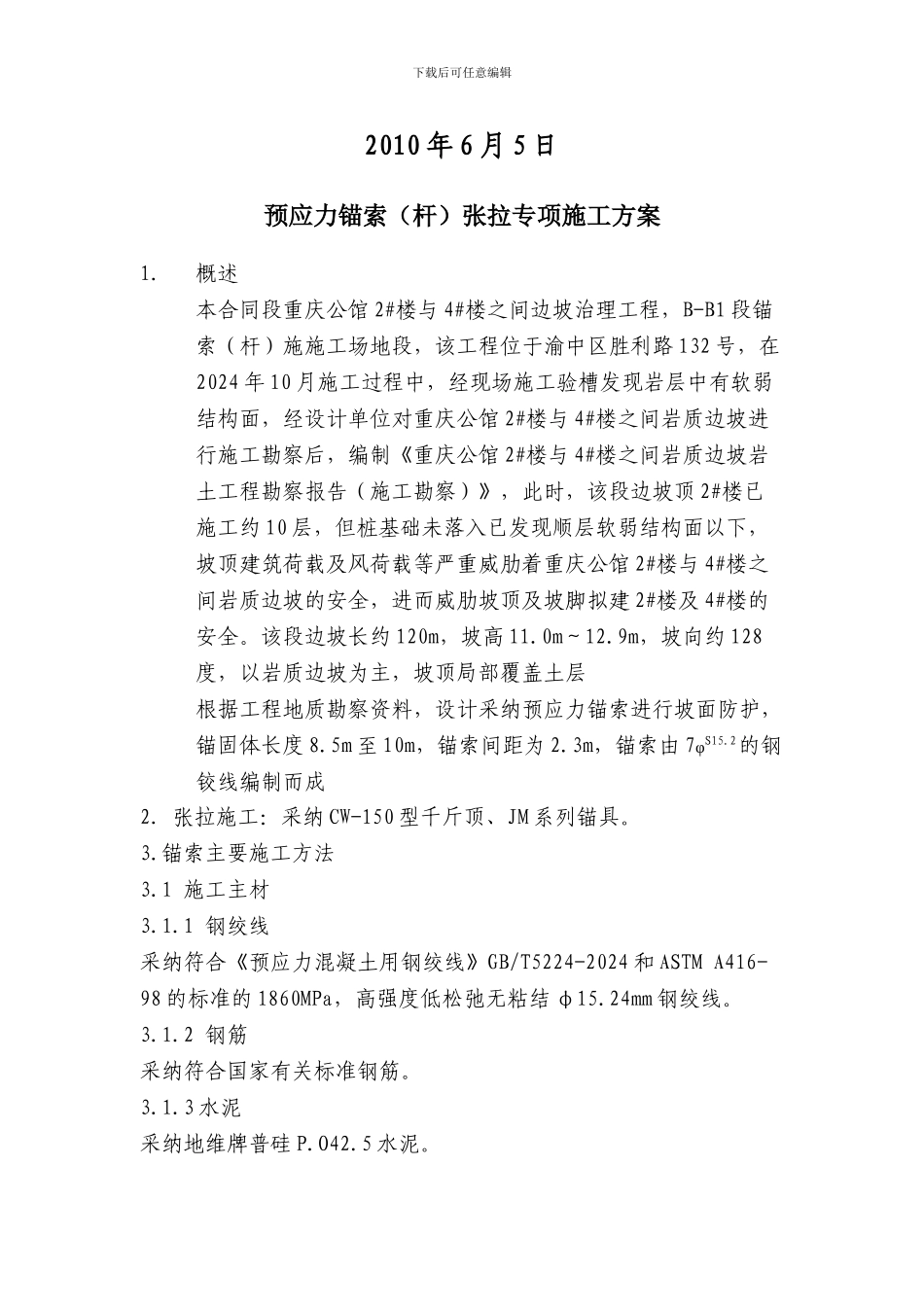

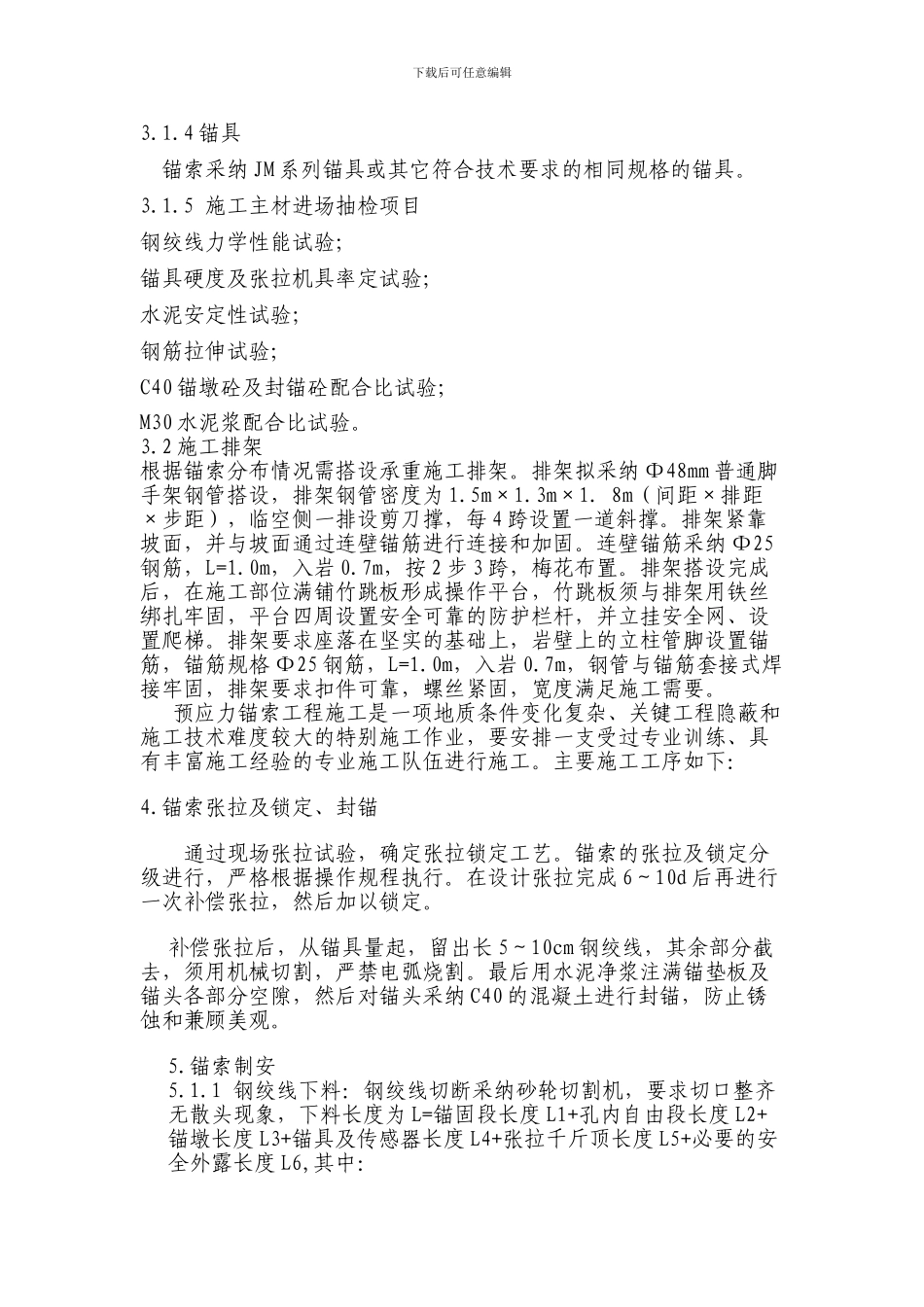

下载后可任意编辑重庆公馆 2#楼与 4#楼之间岩质边坡治理工程预应力锚索（杆）张拉专项施工方案重庆市顺源市政工程有限公司下载后可任意编辑2010 年 6 月 5 日预应力锚索（杆）张拉专项施工方案1．概述本合同段重庆公馆 2#楼与 4#楼之间边坡治理工程，B-B1 段锚索（杆）施施工场地段，该工程位于渝中区胜利路 132 号，在2024 年 10 月施工过程中，经现场施工验槽发现岩层中有软弱结构面，经设计单位对重庆公馆 2#楼与 4#楼之间岩质边坡进行施工勘察后，编制《重庆公馆 2#楼与 4#楼之间岩质边坡岩土工程勘察报告（施工勘察）》，此时，该段边坡顶 2#楼已施工约 10 层，但桩基础未落入已发现顺层软弱结构面以下，坡顶建筑荷载及风荷载等严重威肋着重庆公馆 2#楼与 4#楼之间岩质边坡的安全，进而威肋坡顶及坡脚拟建 2#楼及 4#楼的安全。该段边坡长约 120m，坡高 11.0m～12.9m，坡向约 128度，以岩质边坡为主，坡顶局部覆盖土层根据工程地质勘察资料，设计采纳预应力锚索进行坡面防护，锚固体长度 8.5m 至 10m，锚索间距为 2.3m，锚索由 7φS15.2的钢铰线编制而成2．张拉施工：采纳 CW-150 型千斤顶、JM 系列锚具。3.锚索主要施工方法3.1 施工主材3.1.1 钢绞线采纳符合《预应力混凝土用钢绞线》GB/T5224-2024 和 ASTM A416-98 的标准的 1860MPa，高强度低松弛无粘结 φ15.24mm 钢绞线。3.1.2 钢筋采纳符合国家有关标准钢筋。3.1.3 水泥采纳地维牌普硅 P.O42.5 水泥。下载后可任意编辑3.1.4 锚具 锚索采纳 JM 系列锚具或其它符合技术要求的相同规格的锚具。3.1.5 施工主材进场抽检项目钢绞线力学性能试验；锚具硬度及张拉机具率定试验；水泥安定性试验；钢筋拉伸试验；C40 锚墩砼及封锚砼配合比试验；M30 水泥浆配合比试验。3.2 施工排架根据锚索分布情况需搭设承重施工排架。排架拟采纳 Φ48mm 普通脚手架钢管搭设，排架钢管密度为 1.5m×1.3m×1. 8m（间距×排距×步距），临空侧一排设剪刀撑，每 4 跨设置一道斜撑。排架紧靠坡面，并与坡面通过连壁锚筋进行连接和加固。连壁锚筋采纳 Φ25钢筋，L=1.0m，入岩 0.7m，按 2 步 3 跨，梅花布置。排架搭设完成后，在施工部位满铺竹跳板形成操作平台，竹跳板须与排架用铁丝绑扎牢固，平台四周设置安全可靠的防护栏杆，并立挂安全网、设置爬梯。排架要求座落在坚实的基础上，岩壁上的立柱管脚设置锚筋，锚筋规格 Φ25 钢筋，L=1.0m...
