预留孔洞施工技术交底记录2VIP免费

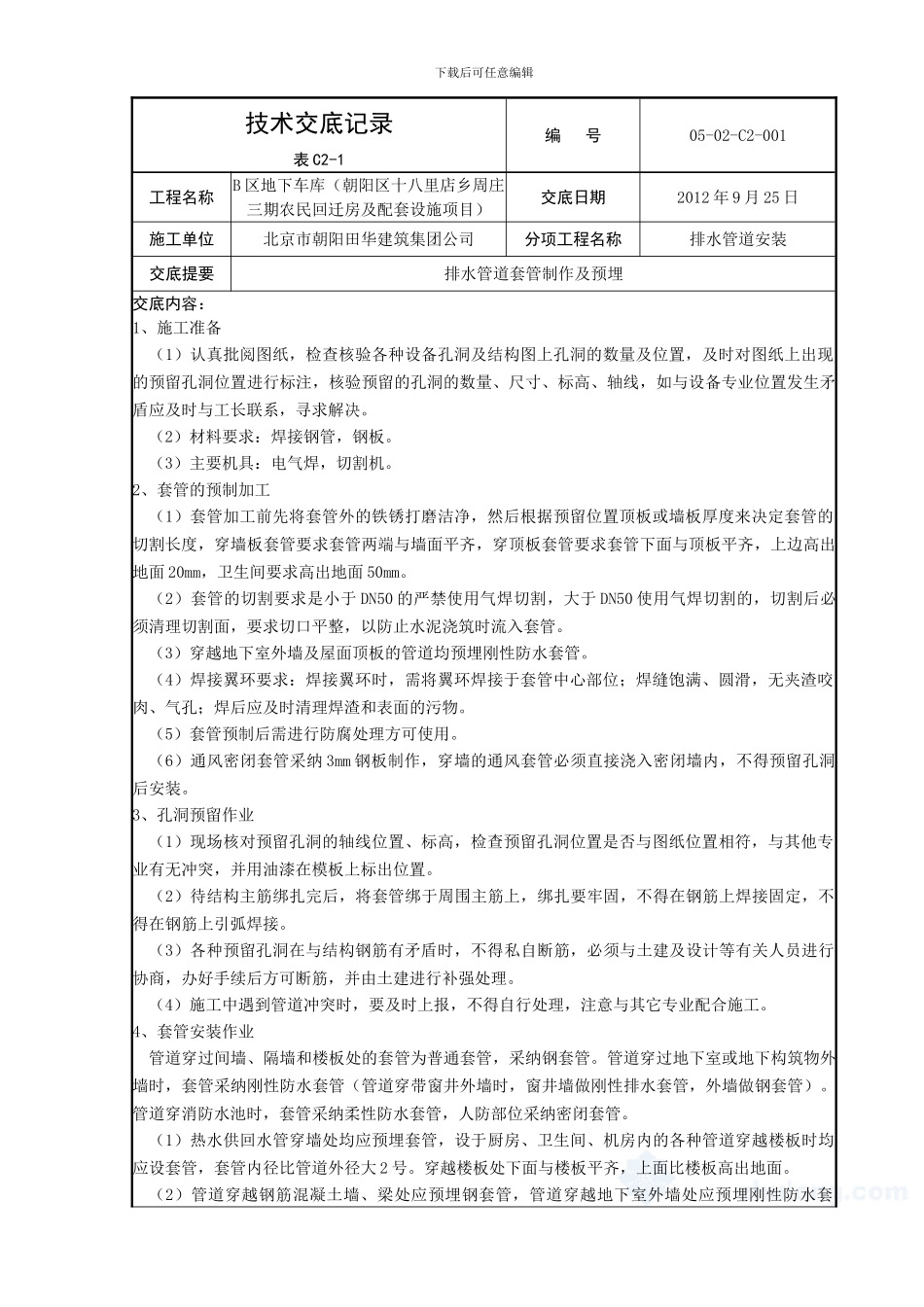

预留孔洞施工技术交底记录2_第1页
1/4
预留孔洞施工技术交底记录2_第2页
2/4

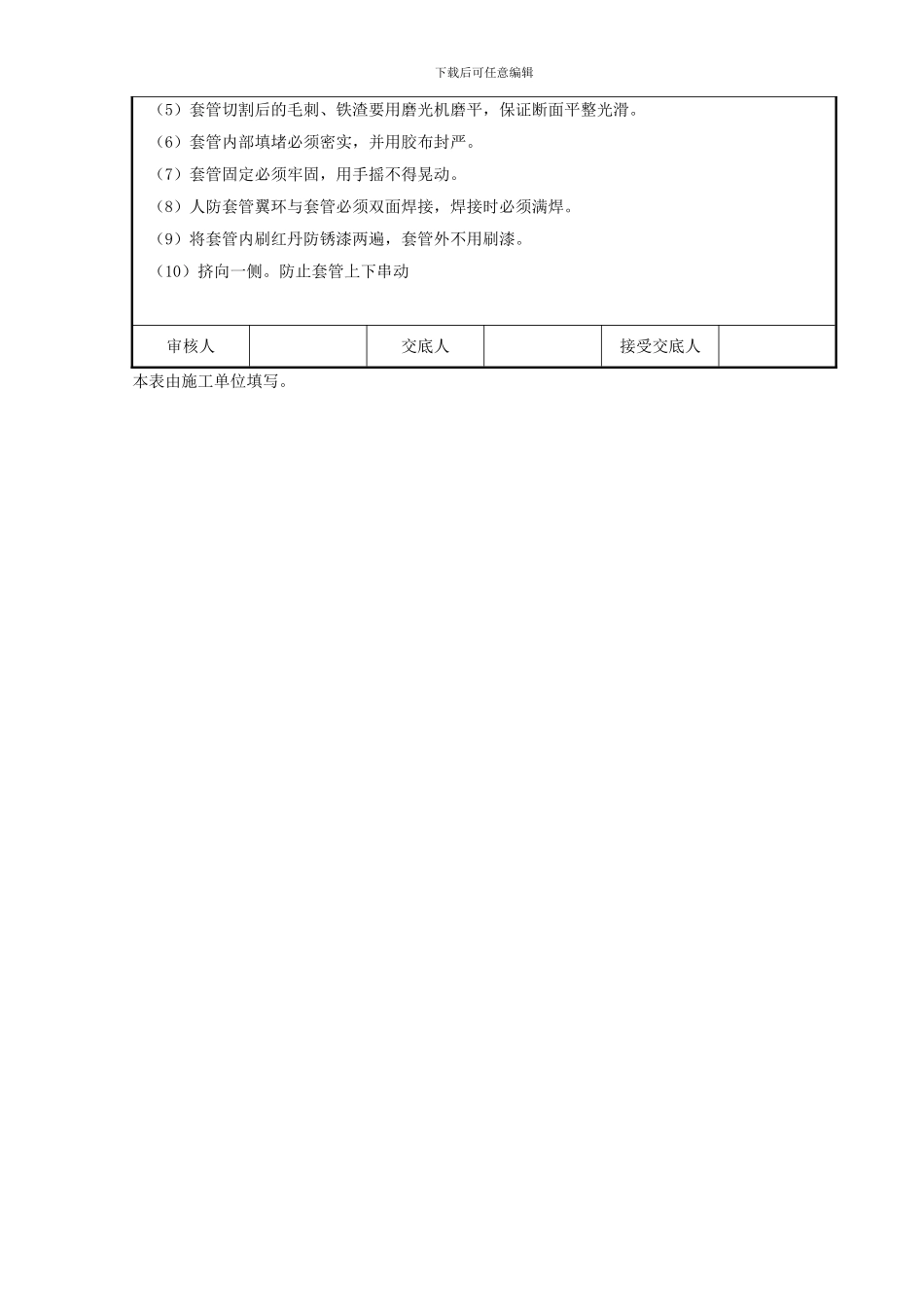

预留孔洞施工技术交底记录2_第3页
3/4
下载后可任意编辑技术交底记录表 C2-1编 号05-02-C2-001工程名称B 区地下车库(朝阳区十八里店乡周庄三期农民回迁房及配套设施项目)交底日期2012 年 9 月 25 日施工单位北京市朝阳田华建筑集团公司分项工程名称排水管道安装交底提要排水管道套管制作及预埋交底内容:1、施工准备(1)认真批阅图纸,检查核验各种设备孔洞及结构图上孔洞的数量及位置,及时对图纸上出现的预留孔洞位置进行标注,核验预留的孔洞的数量、尺寸、标高、轴线,如与设备专业位置发生矛盾应及时与工长联系,寻求解决。(2)材料要求:焊接钢管,钢板。(3)主要机具:电气焊,切割机。2、套管的预制加工(1)套管加工前先将套管外的铁锈打磨洁净,然后根据预留位置顶板或墙板厚度来决定套管的切割长度,穿墙板套管要求套管两端与墙面平齐,穿顶板套管要求套管下面与顶板平齐,上边高出地面 20mm,卫生间要求高出地面 50mm。(2)套管的切割要求是小于 DN50 的严禁使用气焊切割,大于 DN50 使用气焊切割的,切割后必须清理切割面,要求切口平整,以防止水泥浇筑时流入套管。(3)穿越地下室外墙及屋面顶板的管道均预埋刚性防水套管。(4)焊接翼环要求:焊接翼环时,需将翼环焊接于套管中心部位;焊缝饱满、圆滑,无夹渣咬肉、气孔;焊后应及时清理焊渣和表面的污物。(5)套管预制后需进行防腐处理方可使用。(6)通风密闭套管采纳 3mm 钢板制作,穿墙的通风套管必须直接浇入密闭墙内,不得预留孔洞后安装。3、孔洞预留作业(1)现场核对预留孔洞的轴线位置、标高,检查预留孔洞位置是否与图纸位置相符,与其他专业有无冲突,并用油漆在模板上标出位置。(2)待结构主筋绑扎完后,将套管绑于周围主筋上,绑扎要牢固,不得在钢筋上焊接固定,不得在钢筋上引弧焊接。(3)各种预留孔洞在与结构钢筋有矛盾时,不得私自断筋,必须与土建及设计等有关人员进行协商,办好手续后方可断筋,并由土建进行补强处理。(4)施工中遇到管道冲突时,要及时上报,不得自行处理,注意与其它专业配合施工。4、套管安装作业管道穿过间墙、隔墙和楼板处的套管为普通套管,采纳钢套管。管道穿过地下室或地下构筑物外墙时,套管采纳刚性防水套管(管道穿带窗井外墙时,窗井墙做刚性排水套管,外墙做钢套管)。管道穿消防水池时,套管采纳柔性防水套管,人防部位采纳密闭套管。(1)热水供回水管穿墙处均应预埋套管,设于厨房、卫生间、机房内的各种管道穿越楼板时均应设套管,套...
