风电基础施工作业流程VIP免费

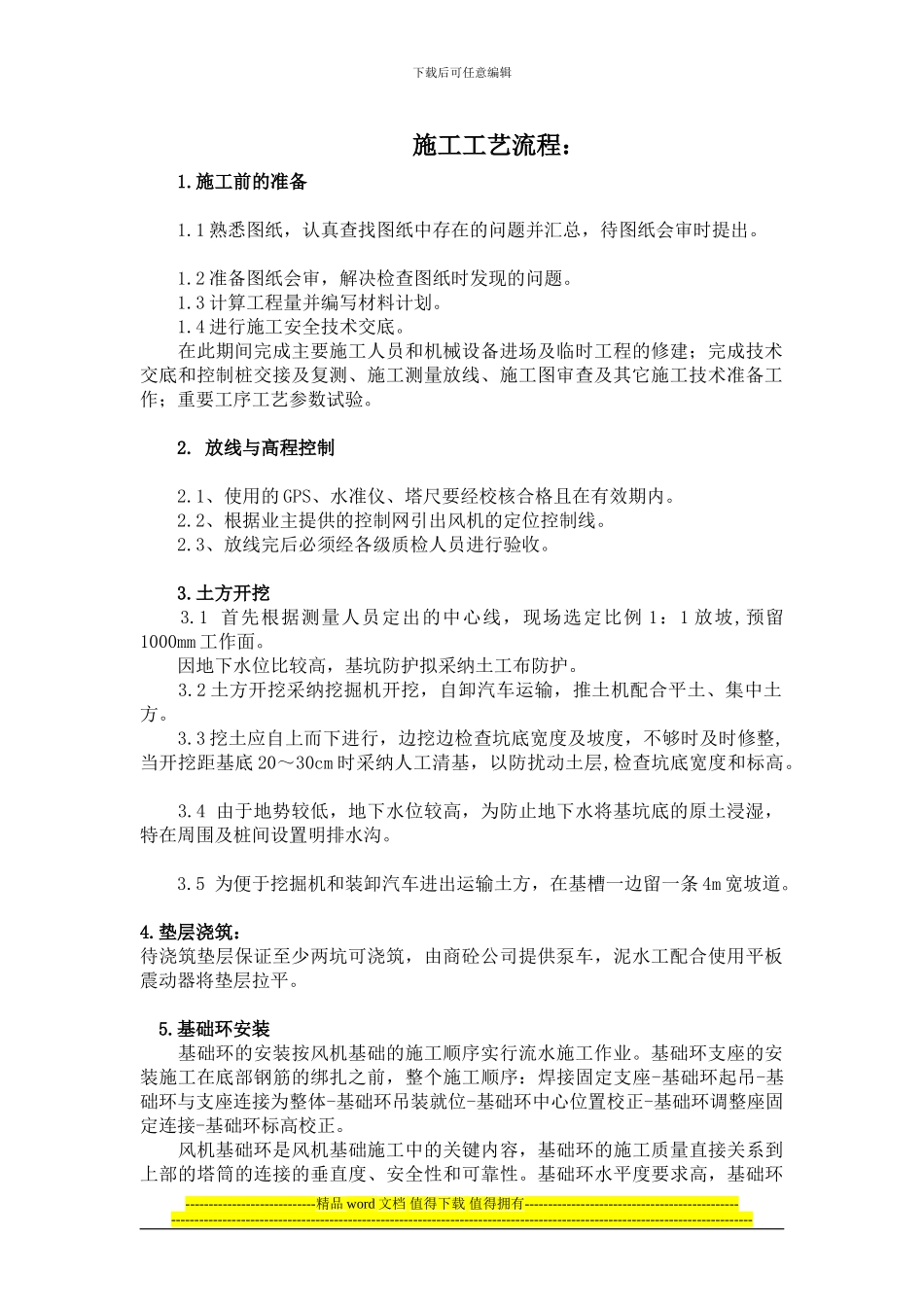

下载后可任意编辑施工工艺流程： 1.施工前的准备 1.1 熟悉图纸，认真查找图纸中存在的问题并汇总，待图纸会审时提出。 1.2 准备图纸会审，解决检查图纸时发现的问题。 1.3 计算工程量并编写材料计划。 1.4 进行施工安全技术交底。 在此期间完成主要施工人员和机械设备进场及临时工程的修建；完成技术交底和控制桩交接及复测、施工测量放线、施工图审查及其它施工技术准备工作；重要工序工艺参数试验。 2. 放线与高程控制 2.1、使用的 GPS、水准仪、塔尺要经校核合格且在有效期内。 2.2、根据业主提供的控制网引出风机的定位控制线。 2.3、放线完后必须经各级质检人员进行验收。 3.土方开挖 3.1 首先根据测量人员定出的中心线，现场选定比例 1：1 放坡,预留1000mm 工作面。 因地下水位比较高，基坑防护拟采纳土工布防护。 3.2 土方开挖采纳挖掘机开挖，自卸汽车运输，推土机配合平土、集中土方。 3.3 挖土应自上而下进行，边挖边检查坑底宽度及坡度，不够时及时修整, 当开挖距基底 20～30cm 时采纳人工清基，以防扰动土层,检查坑底宽度和标高。 3.4 由于地势较低，地下水位较高，为防止地下水将基坑底的原土浸湿，特在周围及桩间设置明排水沟。 3.5 为便于挖掘机和装卸汽车进出运输土方，在基槽一边留一条 4m 宽坡道。4.垫层浇筑：待浇筑垫层保证至少两坑可浇筑，由商砼公司提供泵车，泥水工配合使用平板震动器将垫层拉平。 5.基础环安装 基础环的安装按风机基础的施工顺序实行流水施工作业。基础环支座的安装施工在底部钢筋的绑扎之前，整个施工顺序：焊接固定支座-基础环起吊-基础环与支座连接为整体-基础环吊装就位-基础环中心位置校正-基础环调整座固定连接-基础环标高校正。 风机基础环是风机基础施工中的关键内容，基础环的施工质量直接关系到上部的塔筒的连接的垂直度、安全性和可靠性。基础环水平度要求高，基础环----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑安装,固定要求相当精确可靠，水平度偏差±1mm。 6.钢筋绑扎6.1：钢筋制作钢筋制作流水：在 17#制作完成后，可考虑流水化作业，每次按 3-5 基配制下料。6.2 钢筋绑扎：围绕基础环做八角式钢筋绑扎，平均每基绑扎...
