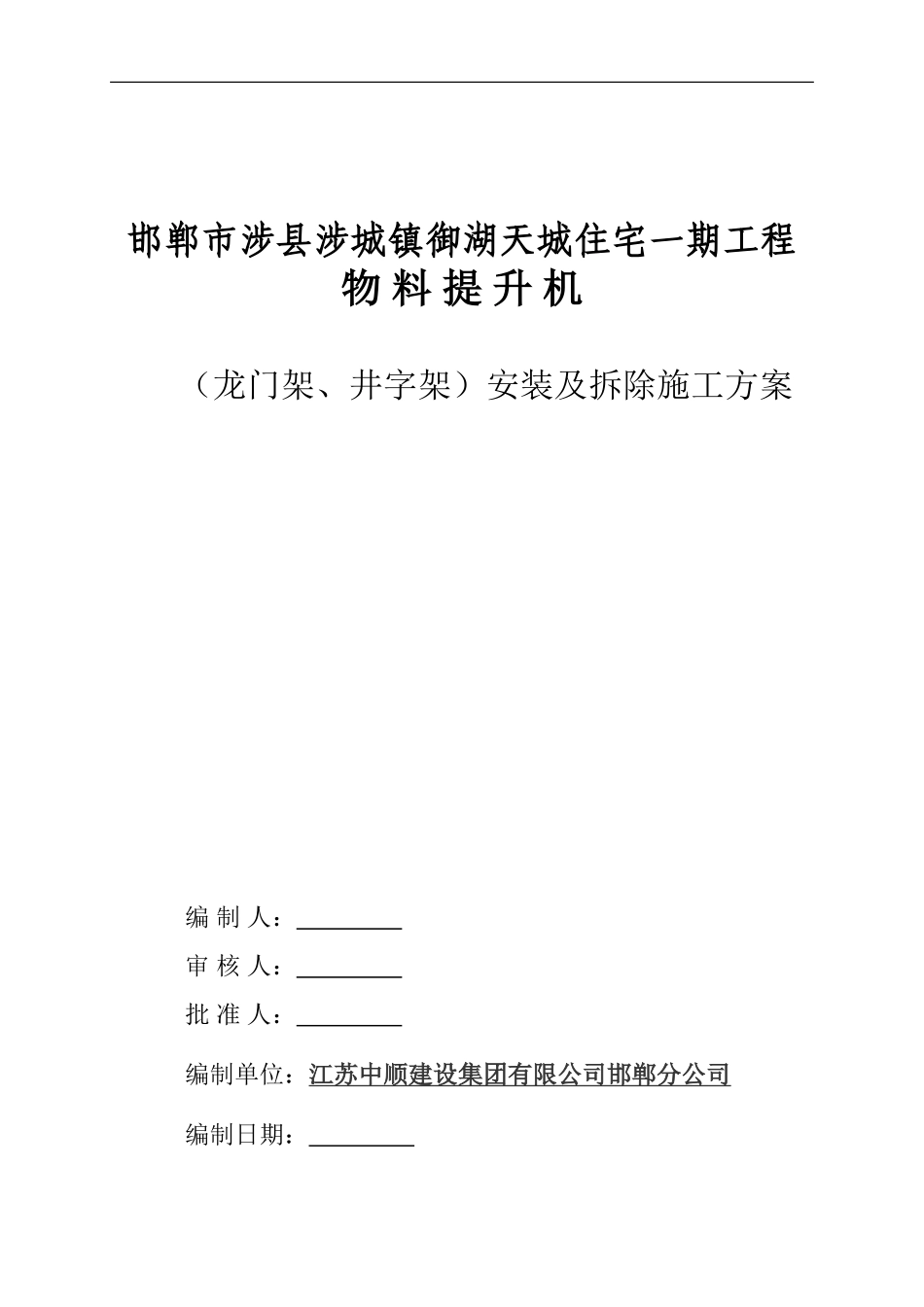

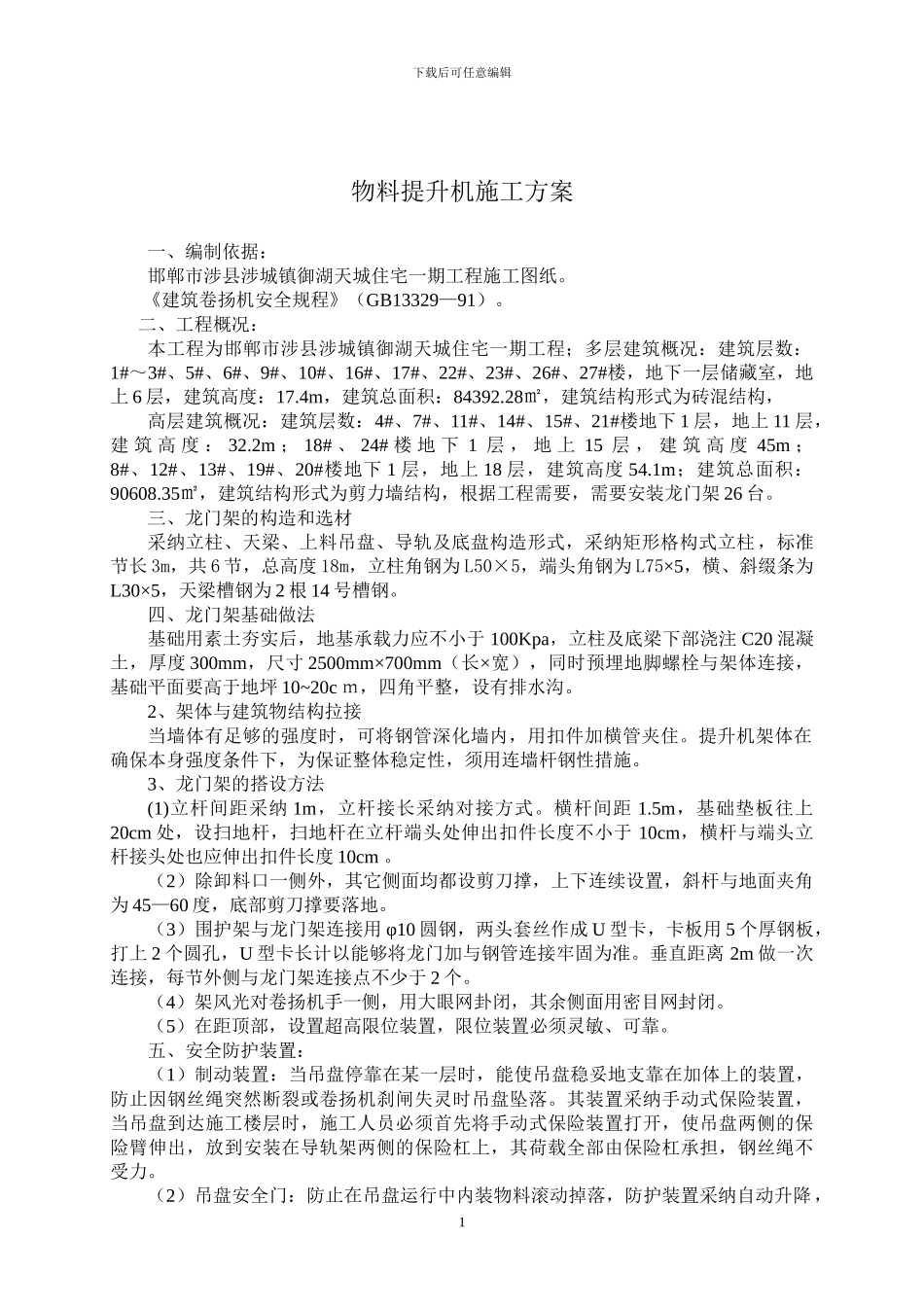

邯郸市涉县涉城镇御湖天城住宅一期工程物 料 提 升 机（龙门架、井字架）安装及拆除施工方案编 制 人： 审 核 人： 批 准 人： 编制单位：江苏中顺建设集团有限公司邯郸分公司编制日期： 下载后可任意编辑物料提升机施工方案一、编制依据：邯郸市涉县涉城镇御湖天城住宅一期工程施工图纸。 《建筑卷扬机安全规程》（GB13329—91）。二、工程概况：本工程为邯郸市涉县涉城镇御湖天城住宅一期工程；多层建筑概况：建筑层数：1#～3#、5#、6#、9#、10#、16#、17#、22#、23#、26#、27#楼，地下一层储藏室，地上 6 层，建筑高度：17.4m，建筑总面积：84392.28㎡，建筑结构形式为砖混结构，高层建筑概况：建筑层数：4#、7#、11#、14#、15#、21#楼地下 1 层，地上 11 层，建 筑 高 度 ： 32.2m ； 18# 、 24# 楼 地 下 1 层 ， 地 上 15 层 ， 建 筑 高 度 45m ；8#、12#、13#、19#、20#楼地下 1 层，地上 18 层，建筑高度 54.1m；建筑总面积：90608.35㎡，建筑结构形式为剪力墙结构，根据工程需要，需要安装龙门架 26 台。三、龙门架的构造和选材采纳立柱、天梁、上料吊盘、导轨及底盘构造形式，采纳矩形格构式立柱，标准节长 3m，共 6 节，总高度 18m，立柱角钢为 L50×5，端头角钢为 L75×5，横、斜缀条为L30×5，天梁槽钢为 2 根 14 号槽钢。四、龙门架基础做法基础用素土夯实后，地基承载力应不小于 100Kpa，立柱及底梁下部浇注 C20 混凝土，厚度 300mm，尺寸 2500mm×700mm（长×宽），同时预埋地脚螺栓与架体连接，基础平面要高于地坪 10~20c ｍ，四角平整，设有排水沟。2、架体与建筑物结构拉接当墙体有足够的强度时，可将钢管深化墙内，用扣件加横管夹住。提升机架体在确保本身强度条件下，为保证整体稳定性，须用连墙杆钢性措施。3、龙门架的搭设方法(1)立杆间距采纳 1m，立杆接长采纳对接方式。横杆间距 1.5m，基础垫板往上20cm 处，设扫地杆，扫地杆在立杆端头处伸出扣件长度不小于 10cm，横杆与端头立杆接头处也应伸出扣件长度 10cm 。（2）除卸料口一侧外，其它侧面均都设剪刀撑，上下连续设置，斜杆与地面夹角为 45—60 度，底部剪刀撑要落地。（3）围护架与龙门架连接用 φ10 圆钢，两头套丝作成 U 型卡，卡板用 5 个厚钢板，打上 2 个圆孔，U 型卡长计以能够将龙门加与钢管连接牢固为准。垂直距离 2m 做一次连接，每节外侧与龙门架连接点不少...
