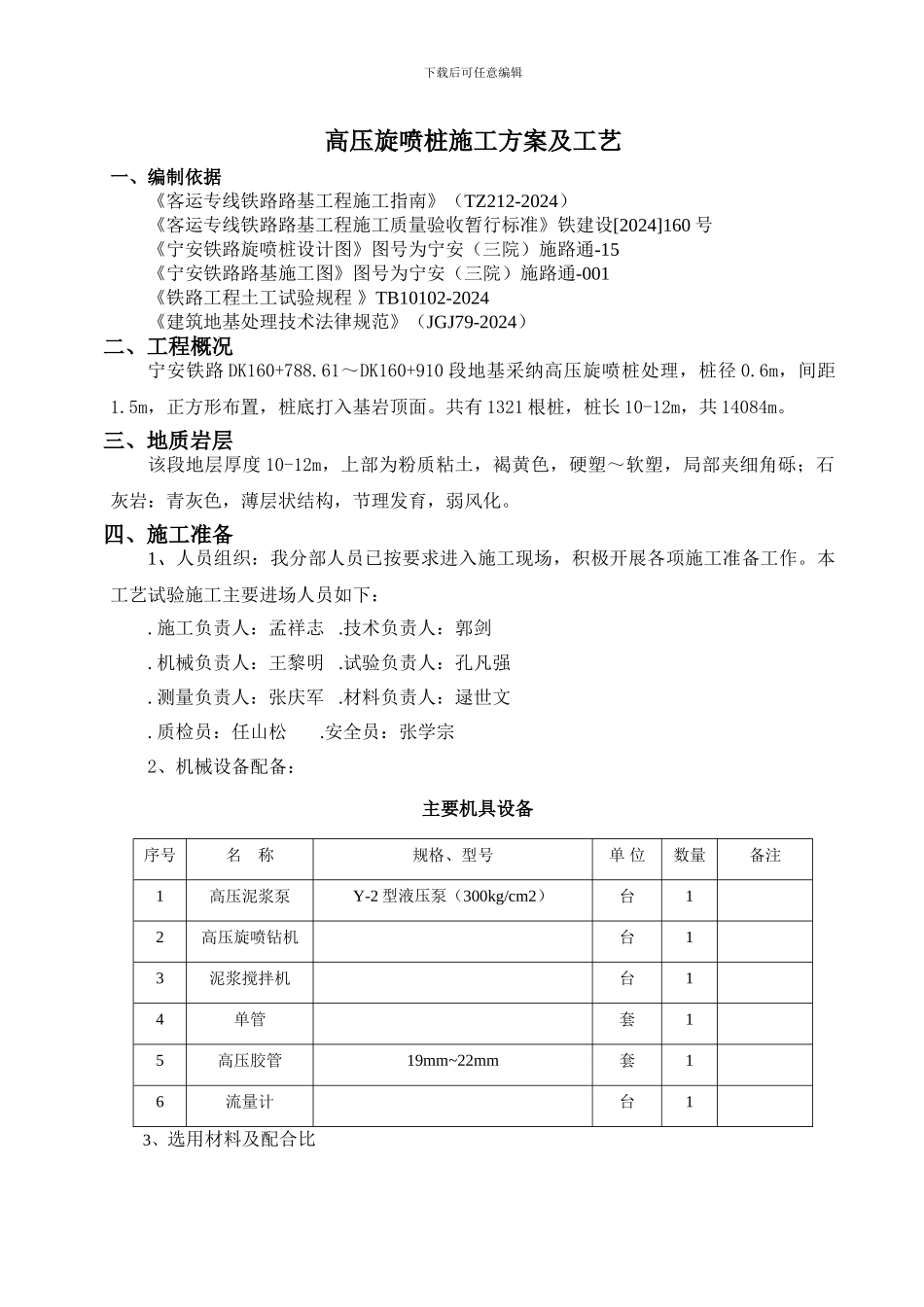

下载后可任意编辑高压旋喷桩施工方案及工艺一、编制依据《客运专线铁路路基工程施工指南》（TZ212-2024）《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2024]160 号《宁安铁路旋喷桩设计图》图号为宁安（三院）施路通-15《宁安铁路路基施工图》图号为宁安（三院）施路通-001《铁路工程土工试验规程 》TB10102-2024《建筑地基处理技术法律规范》（JGJ79-2024）二、工程概况宁安铁路 DK160+788.61～DK160+910 段地基采纳高压旋喷桩处理，桩径 0.6m，间距1.5m，正方形布置，桩底打入基岩顶面。共有 1321 根桩，桩长 10-12m，共 14084m。三、地质岩层该段地层厚度 10-12m，上部为粉质粘土，褐黄色，硬塑～软塑，局部夹细角砾；石灰岩：青灰色，薄层状结构，节理发育，弱风化。四、施工准备1、人员组织：我分部人员已按要求进入施工现场，积极开展各项施工准备工作。本工艺试验施工主要进场人员如下：. 施工负责人：孟祥志 .技术负责人：郭剑 . 机械负责人：王黎明 .试验负责人：孔凡强 . 测量负责人：张庆军 .材料负责人：逯世文 . 质检员：任山松 .安全员：张学宗2、机械设备配备： 主要机具设备序号名 称规格、型号单 位数量备注1高压泥浆泵Y-2 型液压泵（300kg/cm2）台12高压旋喷钻机台13泥浆搅拌机台14单管套15高压胶管19mm~22mm套16流量计台13、选用材料及配合比下载后可任意编辑（1）设计要求： 旋喷桩桩身 28 天龄期无侧限抗压强度不小于 2.0Mpa；室内混合料试块标养 28 天立方体抗压强度不宜小于 3.0Mpa。 水泥采纳 P.O42.5 普通硅酸盐水泥，水泥掺量比不少于 40%（湿土重量比），水泥浆水灰比 1:1，比重 1.54。（2）室内配合比试验水泥：安徽省芜湖狄港金鑫水泥厂生产的‘金刀牌’P.O42.5 水泥。根据实验室《旋喷桩配合比选定报告》选定用料为：每 m³ 材料用量（㎏）每延米桩材料用量（㎏）每延米桩注浆量（L）立方体抗压强度（Mpa）CWCWJ7d28d8148142302302992.9/7247242052052662.79057242562563323.2 4、成桩工艺：采纳高压旋喷单管法施工。根据试验桩桩径大小，旋喷桩施工确定为单管法施工工艺，单管法是利用钻杆把安装在注浆管底部侧面的特别喷嘴，注入土层预定深度后，用高压泥浆砂等装置，以 20Mpa 左右的压力，把浆液从喷嘴中射出，破坏土体，同时旋转提升钻杆，使浆液和土体上崩裂下来的土搅拌均匀，凝固后，在土中形成固结体。五、施工方案及工艺本次试桩 6 根，桩间距为 1...
