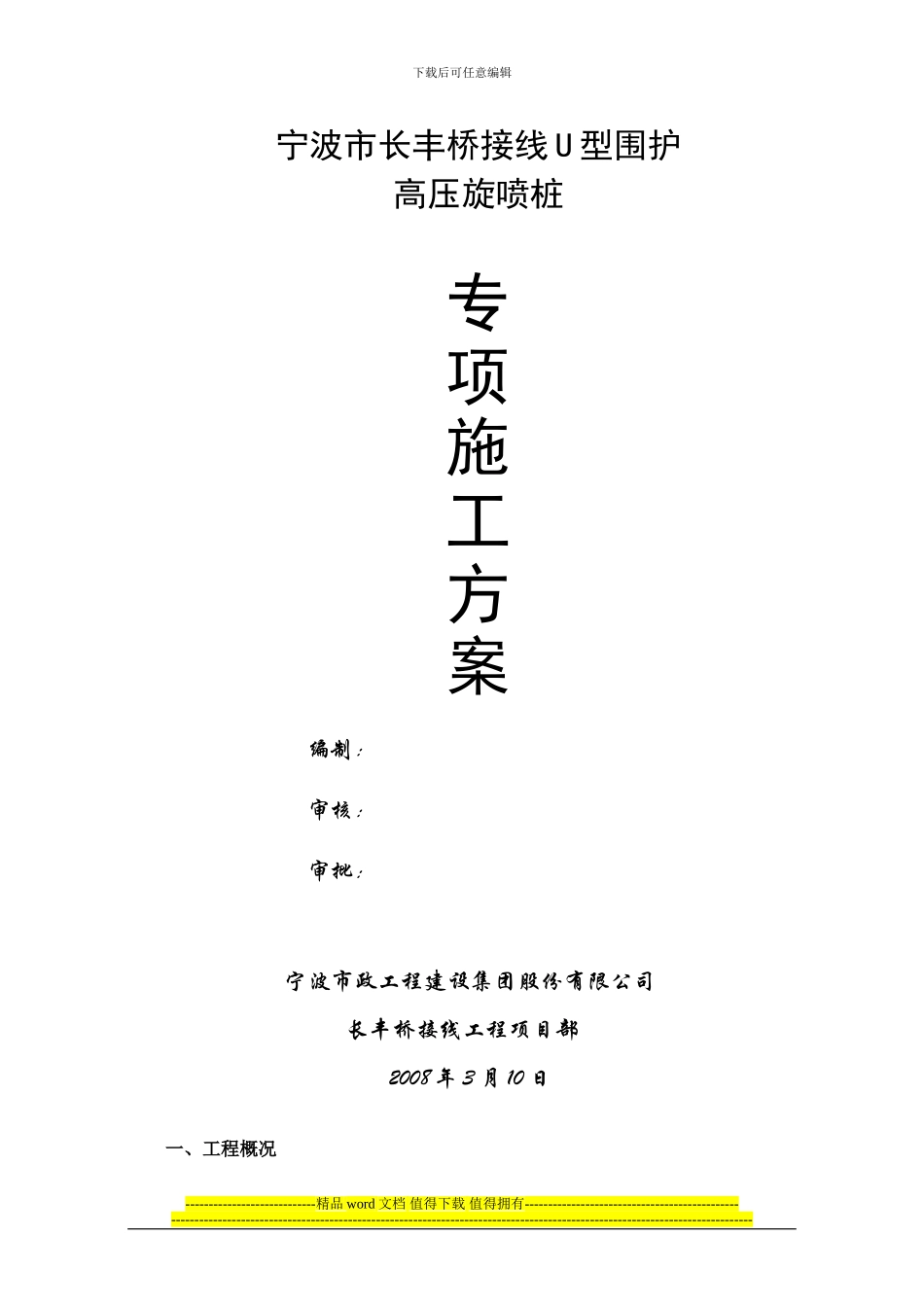

下载后可任意编辑宁波市长丰桥接线 U 型围护高压旋喷桩专项施工方案编制：审核：审批：宁波市政工程建设集团股份有限公司长丰桥接线工程项目部2008 年 3 月 10 日一、工程概况----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑1、概况：本工程为宁波市长丰桥接线西侧 U 型槽引道基坑高压旋喷桩工程，本基坑支护桩采纳钻孔灌注桩，钻孔灌注桩外侧采纳高压旋喷桩嵌缝止水，嵌缝高压旋喷桩为 Φ600。本工程高压旋喷桩采纳单重管法 ，旋喷桩桩径分为 Φ600，水灰比为1.0，水泥掺入量为水泥用量的 35%，桩长 8.0m，采纳普通硅酸盐水泥，强度等级为 32.5 级。2、地质情况根据对建设单位提供的地质勘察资料的分析，土层自上而下分别为：① 杂填土，层顶标高 2.92～3.30m，层厚 0.90～4.80m；② 黏土，层顶标高 1.52～2.13m，层厚 0.80～1.90m；③ 淤泥质黏土，层顶标高-1.55～-0.78m，层厚 0.70～2.30m；④ 黏土层，顶标高-1.88～-0.47m，层厚 0.90～1.00m；⑤ 淤泥质粉质黏土层，顶标高-3.55～-1.37m，层厚 6.60～8.50m；⑥ 粉质黏土，层顶标高-10.40～-9.27m，层厚 2.30～3.70m；⑦ 粉质黏土，层顶标高-13.58～-12.30m，层厚 4.10～8.10m；⑧ 粉质黏土，层顶标高-20.55～-17.30m，层厚 4.00～8.10m；⑨ 粉质黏土，层顶标高-26.22～-24.00m，层厚 15.70～17.40m；⑩ 黏土，层顶标高-42.34～-40.10m，层厚 2.20～4.40m；总的特点是：层位分布总体比较稳定，除杂填土外，各层地基土均属滨海相沉积的正常固结土，具有软土地基特征。二、施工方法和技术措施根据设计变更要求，该侧止水采纳高压旋喷桩进行施工，采纳单重管法（以浆为介质）施工。高压旋喷桩施工原理是利用高压浆切割土体，使喷出的水泥浆能均匀地和加固土体结合。 1、施工工艺流程（1）、场地平整，桩位放样。挖除上部塘渣等大障碍物，平整场地，采纳全站仪放出轴线，定位后根据设计图纸布设桩位，然后施工高压旋喷桩。（2）、钻机就位钻机就位后，钻头对准桩位中心，用水平尺校正钻机使钻杆垂直；然后将钻机摆放稳定，防止钻机移位，偏离桩位中心。----------------------------精品 word 文档 值得下载 值得拥有-------------...
