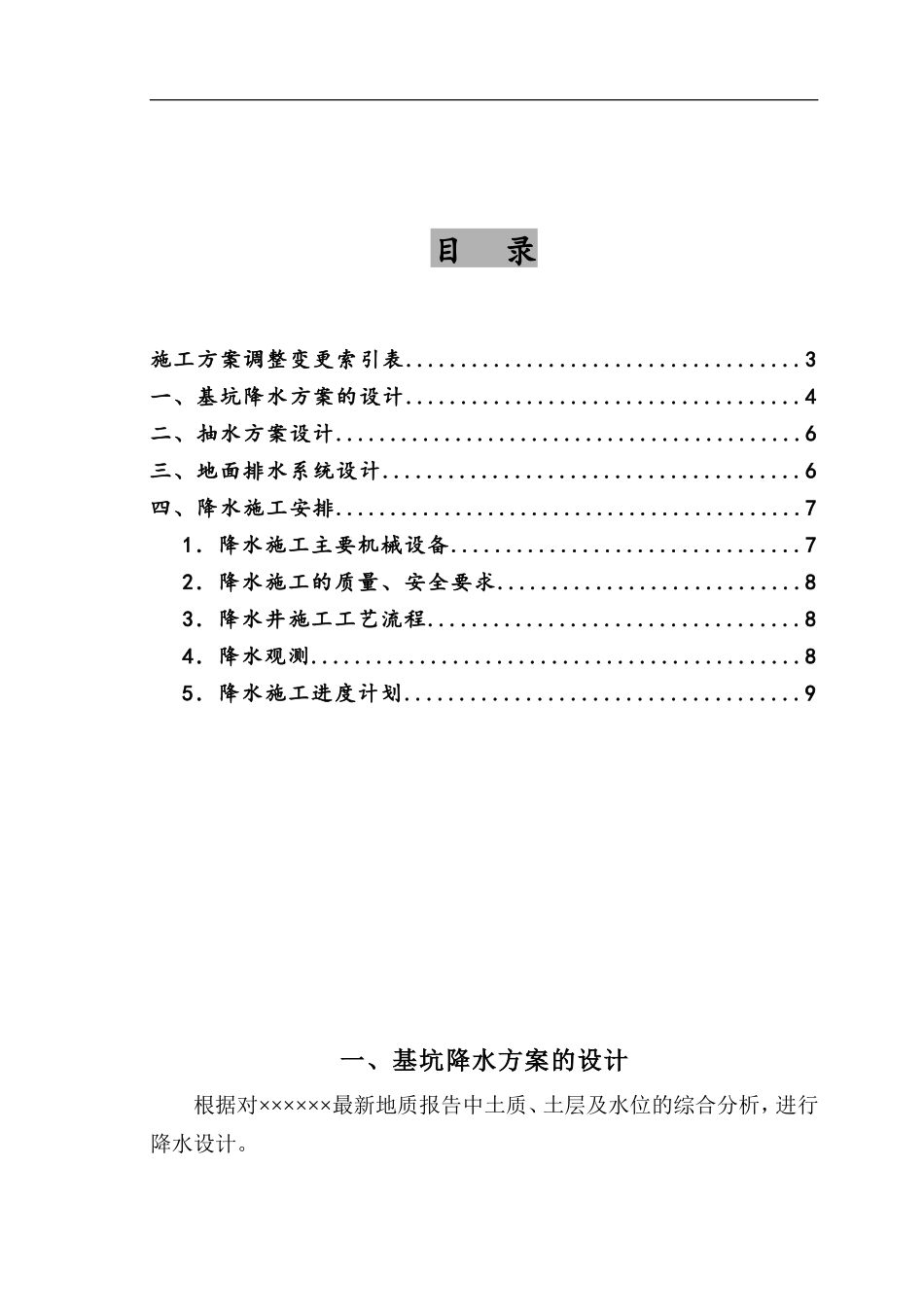

目 录施工方案调整变更索引表....................................3一、基坑降水方案的设计....................................4二、抽水方案设计...........................................6三、地面排水系统设计......................................6四、降水施工安排...........................................71．降水施工主要机械设备................................72．降水施工的质量、安全要求............................83．降水井施工工艺流程..................................84．降水观测.............................................85．降水施工进度计划....................................9一、基坑降水方案的设计根据对××××××最新地质报告中土质、土层及水位的综合分析，进行降水设计。下载后可任意编辑根据对周围场地水文地质情况的了解，场区地下水将影响基坑开挖和基坑支护，并影响基础施工，该部分水应予以排除。综合考虑水文地质条件、基坑大小，基坑降水的排水量可估算如下：Q=1.366k (2H-S)SLg(1+R/r0)式中 Q——基坑涌水量 k——渗透系数 H——含水层厚度 S——基坑水位降深 R——降水影响半径 r0——基坑等效半径 由于下部为砂卵层, 渗透系数大。按上述方法估算，基槽总涌水量约为 1170m3/d。本地区地下上层滞水水位较高，且含水层渗透性较差，地下水位降低比较困难，根据本工程基础深度、水文地质情况、日降排水量和我们在北京地区各类地层中的降水经验，本工程拟采纳大口井方法进行基坑降水，降水要兼顾护坡施工、基坑开挖。大口井主要设在基坑坑外 1.5-2.5米处，而基坑南边的降水井井位位于南侧待拆迁的二层房屋下，因房屋临时无法拆迁，且定于 5 月 9 日开挖土方的施工工期又不能拖后，要保证开挖，降水井必须联动抽水，所以该处 5 口降水井只能先进基坑 6-8米成井，待房屋拆除后，再按原设计移于基坑外施工降水井。降水井 d=600mm无砂滤管d=300 mm 滤料 直径 3-7 mm 碎石 下载后可任意编辑井深 25m（净深不能小于 22m） 井距 8m (可根据实际情况移位,控制在 6-10m 左右)井中心距槽边 1.5—2.5m井数 44 口根据勘查报告，现场有三层地下水，管井抽排的地下水以潜水为主，滞水主要在粉砂层含存，该层渗透系数相对较大，通过管井下渗或土层“天窗”越流至以下土层，不需要在管井中间做砂井。滞水的季节性变化对建筑物的影响可不考虑。潜水的含水层以粘...
