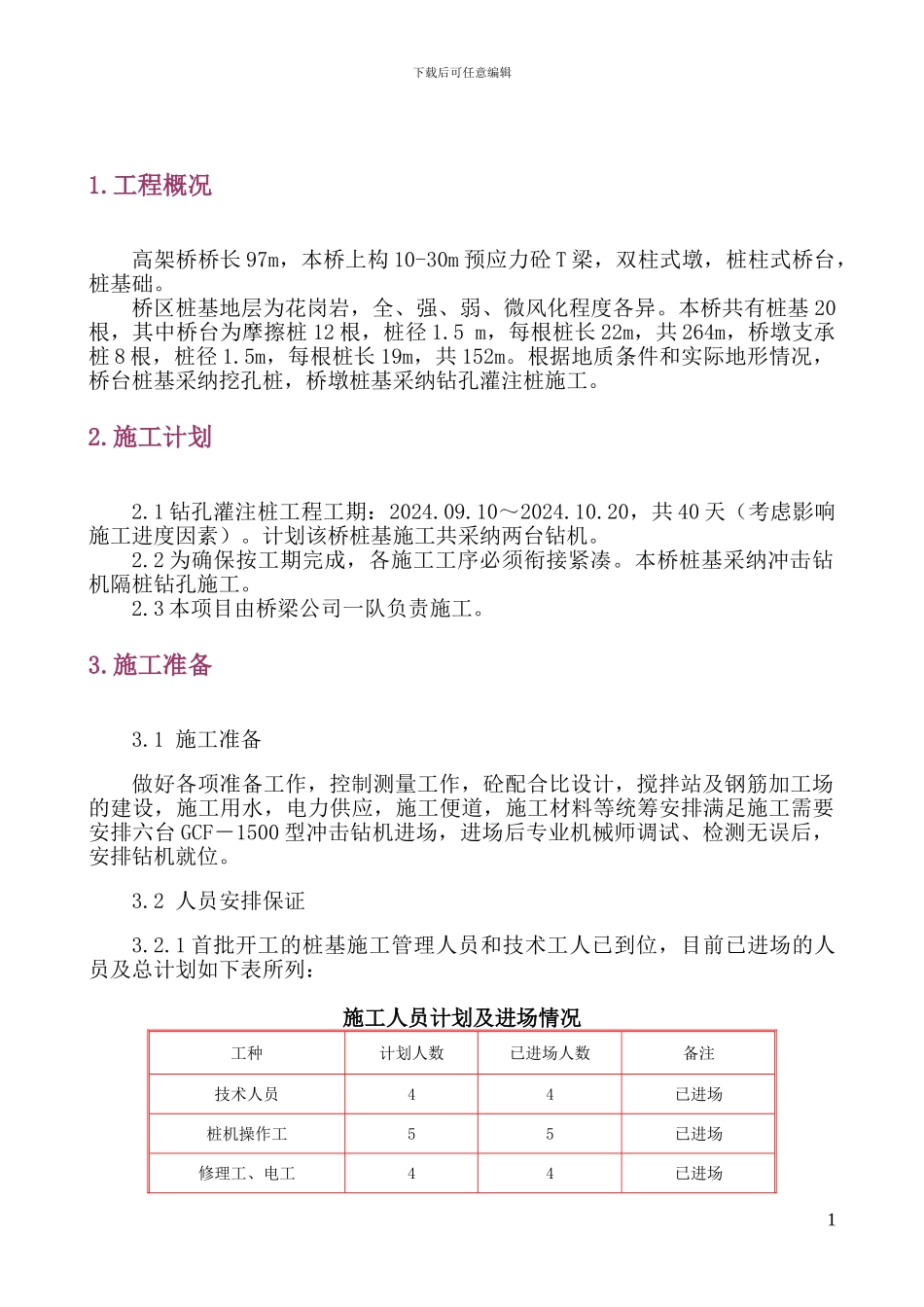

下载后可任意编辑 1.工程概况高架桥桥长 97m，本桥上构 10-30m 预应力砼 T 梁，双柱式墩，桩柱式桥台，桩基础。桥区桩基地层为花岗岩，全、强、弱、微风化程度各异。本桥共有桩基 20根，其中桥台为摩擦桩 12 根，桩径 1.5 m，每根桩长 22m，共 264m，桥墩支承桩 8 根，桩径 1.5m，每根桩长 19m，共 152m。根据地质条件和实际地形情况，桥台桩基采纳挖孔桩，桥墩桩基采纳钻孔灌注桩施工。2.施工计划2.1 钻孔灌注桩工程工期：2024.09.10～2024.10.20，共 40 天（考虑影响施工进度因素）。计划该桥桩基施工共采纳两台钻机。2.2 为确保按工期完成，各施工工序必须衔接紧凑。本桥桩基采纳冲击钻机隔桩钻孔施工。2.3 本项目由桥梁公司一队负责施工。3.施工准备3.1 施工准备做好各项准备工作，控制测量工作，砼配合比设计，搅拌站及钢筋加工场的建设，施工用水，电力供应，施工便道，施工材料等统筹安排满足施工需要安排六台 GCF－1500 型冲击钻机进场，进场后专业机械师调试、检测无误后，安排钻机就位。3.2 人员安排保证3.2.1 首批开工的桩基施工管理人员和技术工人已到位，目前已进场的人员及总计划如下表所列：施工人员计划及进场情况工种计划人数已进场人数备注技术人员44已进场桩机操作工55已进场修理工、电工44已进场1下载后可任意编辑钢筋工1515已进场普通工人1010已进场3.2.2 本桥桩基现场施工主要管理人员见下表所列：现场主要施工管理人员序号姓名职责备注1周 林施工负责人2王 城施 工 员3预 元测 量4何 东试 验5陈 龙安 全3.2.3 本项目管理机构框图见下表：2下载后可任意编辑说明：1、项目经理部是我公司派驻的现场组织机构，代表我公司行使各项管理职权。2、所有上场队伍均为我公司内部建制队。3杨先明丁文龙杨奕军樊之东黎长才张晓陈诗志项目经理 许 章常务项目副经理 文 细项目总工 预 显项目副经理 何 文质检部安全环保部物资设备部中心试验室财务部计划部综合办公室调度室资料室精测队应急救援室协调室医疗卫生站小车队机械化三公司一队综合施工队机械化三公司二队桥梁公司一队桥梁公司二队桥梁公司三队隧道公司机械化三公司三队第 53 合同段项目经理部工 程部预成愈 成齐显李才何枚李军苏龙刘明下载后可任意编辑3.3 机械设备保证为确保施工工期进度，调配精良的机械设备投入施工。首批桩基施工的机械设备已进场并准备就绪，其它机械设备随征地的进展情况和所具备的工作面要求分批...
