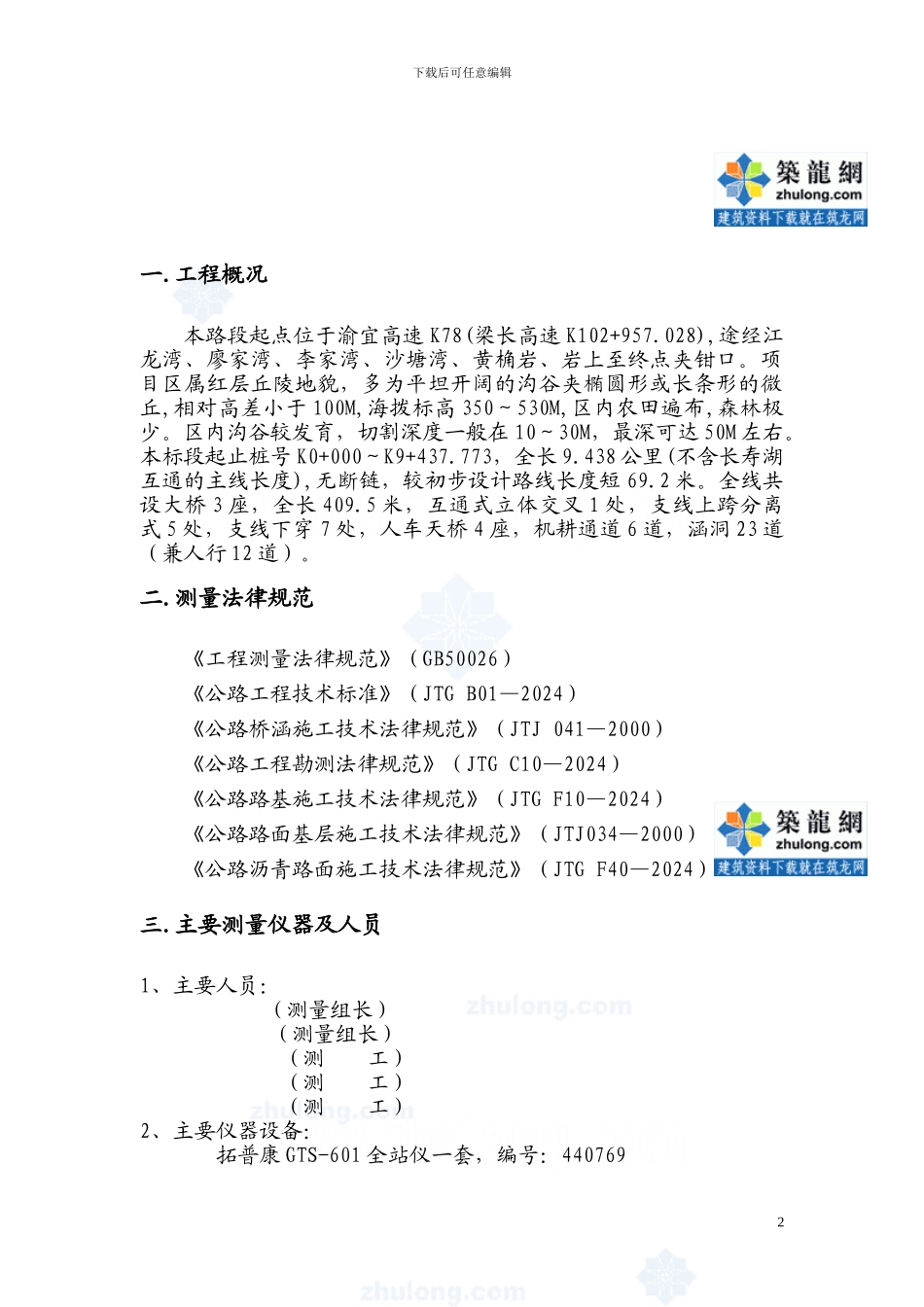

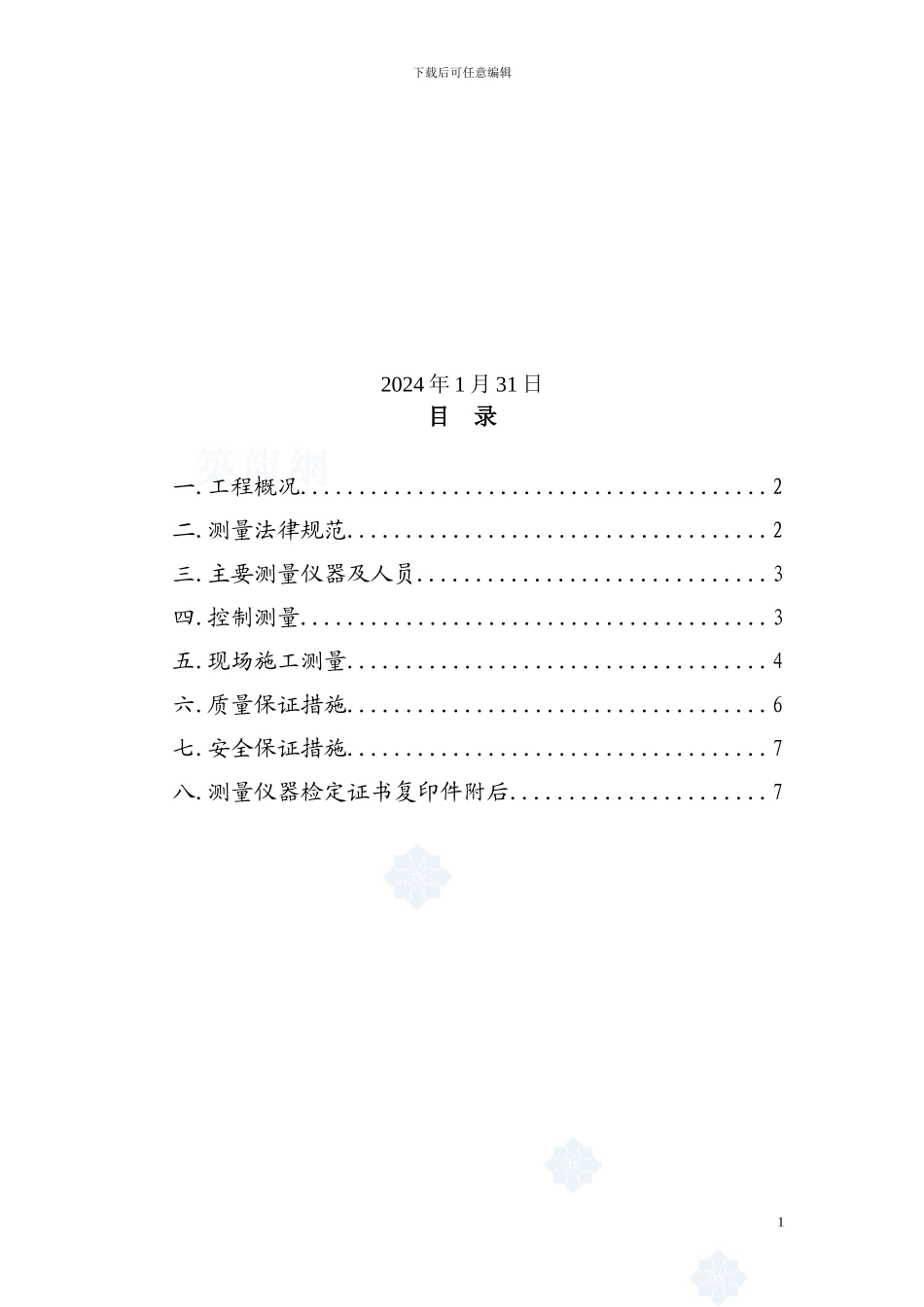

长寿湖旅游专用高速公路施工测量方案编 制: 复 核: 审 批: 下载后可任意编辑 2024 年 1 月 31 日目 录一.工程概况........................................2二.测量法律规范....................................2三.主要测量仪器及人员..............................3四.控制测量........................................3五.现场施工测量....................................4六.质量保证措施....................................6七.安全保证措施....................................7八.测量仪器检定证书复印件附后......................7 1下载后可任意编辑一.工程概况 本路段起点位于渝宜高速 K78(梁长高速 K102+957.028),途经江龙湾、廖家湾、李家湾、沙塘湾、黄桷岩、岩上至终点夹钳口。项目区属红层丘陵地貌,多为平坦开阔的沟谷夹椭圆形或长条形的微丘,相对高差小于 100M,海拨标高 350~530M,区内农田遍布,森林极少。区内沟谷较发育,切割深度一般在 10~30M,最深可达 50M 左右。本标段起止桩号 K0+000~K9+437.773,全长 9.438 公里(不含长寿湖互通的主线长度),无断链,较初步设计路线长度短 69.2 米。全线共设大桥 3 座,全长 409.5 米,互通式立体交叉 1 处,支线上跨分离式 5 处,支线下穿 7 处,人车天桥 4 座,机耕通道 6 道,涵洞 23 道(兼人行 12 道)。二.测量法律规范《工程测量法律规范》(GB50026)《公路工程技术标准》(JTG B01—2024)《公路桥涵施工技术法律规范》(JTJ 041—2000)《公路工程勘测法律规范》(JTG C10—2024)《公路路基施工技术法律规范》(JTG F10—2024)《公路路面基层施工技术法律规范》(JTJ034—2000)《公路沥青路面施工技术法律规范》(JTG F40—2024)三.主要测量仪器及人员1、主要人员: (测量组长) (测量组长) (测 工) (测 工) (测 工)2、主要仪器设备:拓普康 GTS-601 全站仪一套,编号:440769 2下载后可任意编辑拓普康 GTS-602 全站仪一套,编号:WA1240自动安平水准仪 NAL132 一套,编号:T100423四.控制测量1、导线复测1.1 在进场后,首先要对业主(设计院)提供的导线点进行复测,①导线复测采纳经检定合格的 1″级全站仪往返观测 2测回法,按一级导线要求进行测量,计算精度符合法律规范要求; ②水准测量采纳徕卡 TCA2024 全站仪进行三角高程测量,按四等水准要求进行测量,计算精度符...
