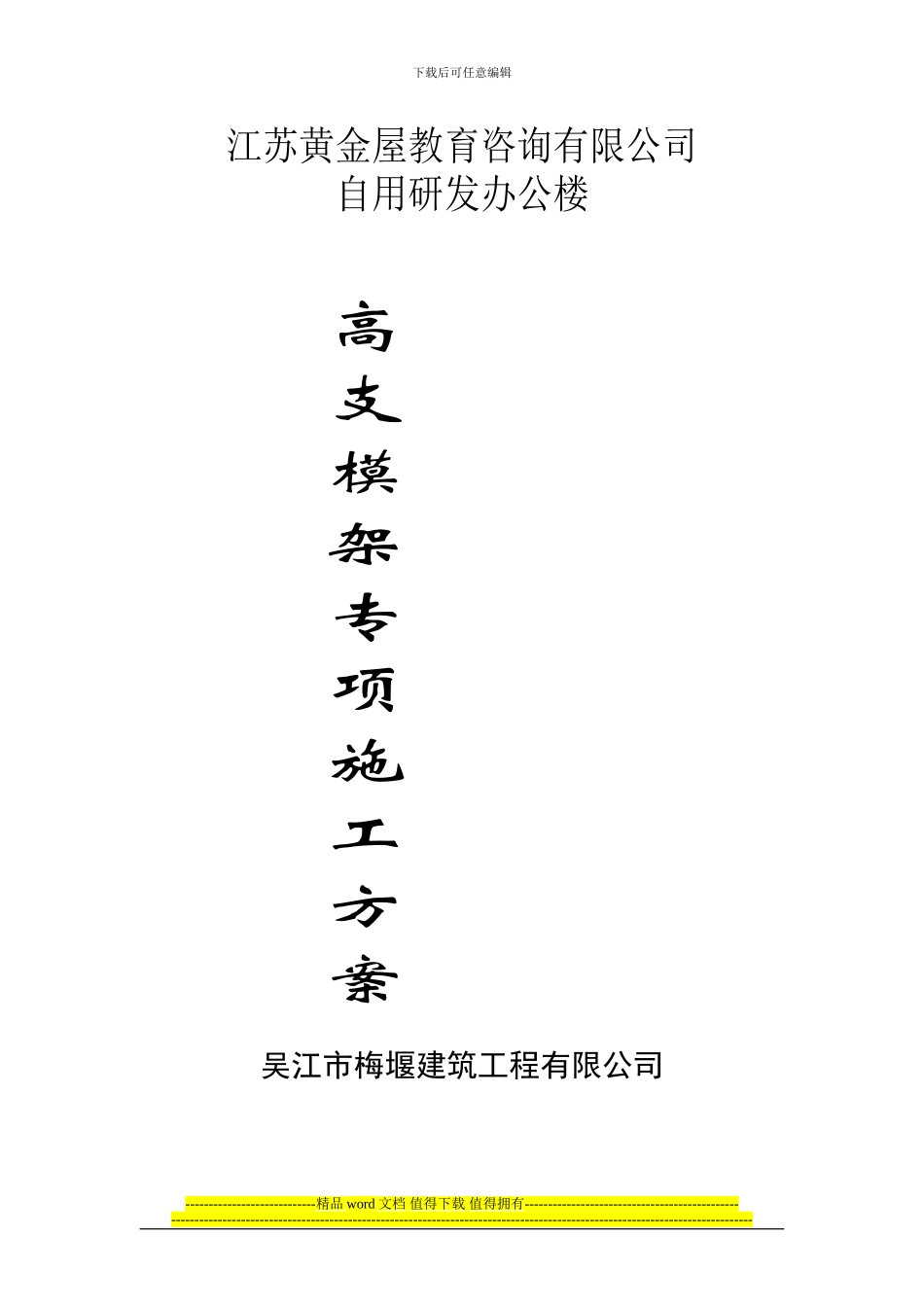

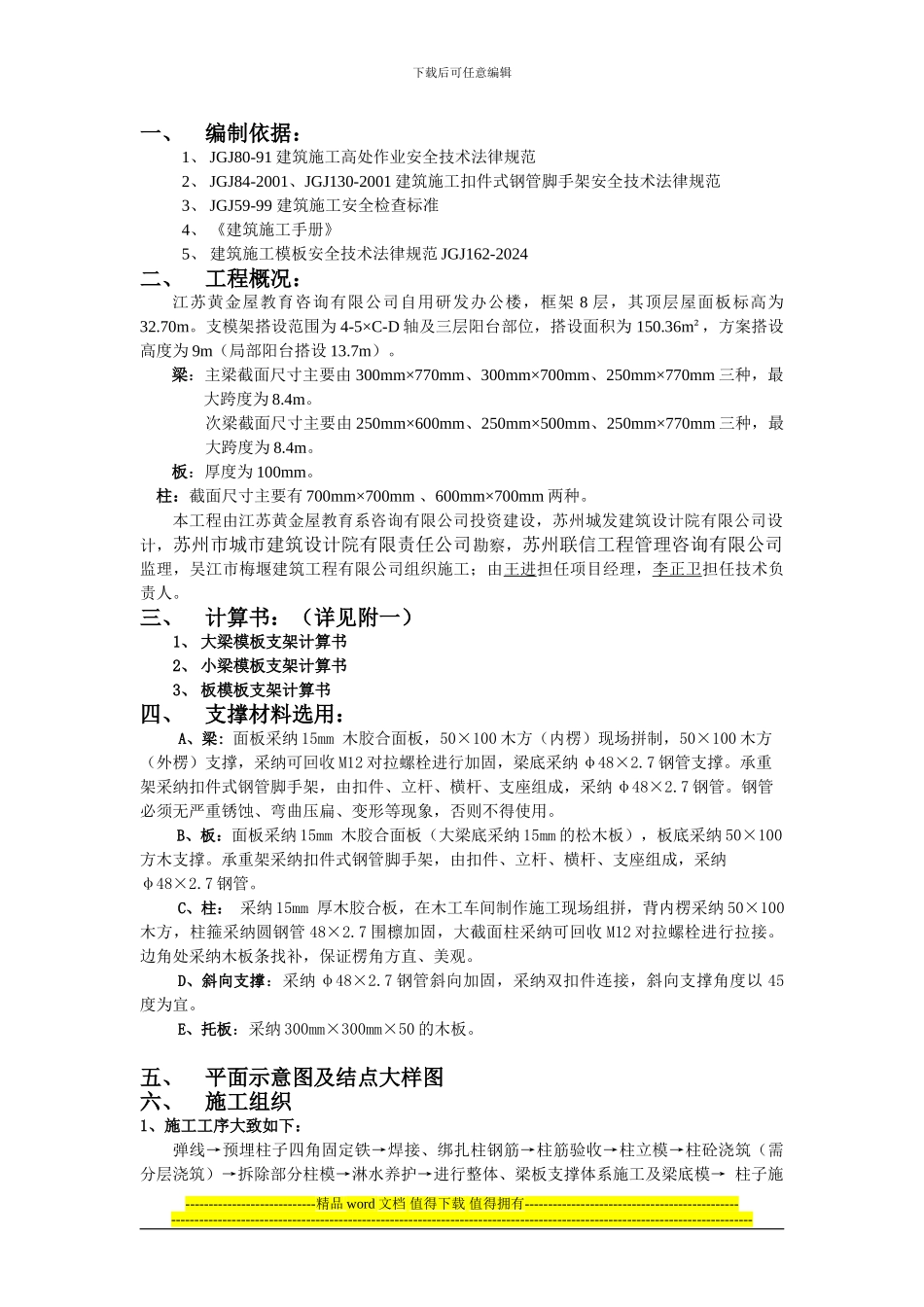

下载后可任意编辑江苏黄金屋教育咨询有限公司自用研发办公楼高支模架专项施工方案吴江市梅堰建筑工程有限公司----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑一、编制依据：1、 JGJ80-91 建筑施工高处作业安全技术法律规范2、 JGJ84-2001、JGJ130-2001 建筑施工扣件式钢管脚手架安全技术法律规范3、 JGJ59-99 建筑施工安全检查标准4、 《建筑施工手册》5、 建筑施工模板安全技术法律规范 JGJ162-2024二、工程概况：江苏黄金屋教育咨询有限公司自用研发办公楼，框架 8 层，其顶层屋面板标高为32.70m。支模架搭设范围为 4-5×C-D 轴及三层阳台部位，搭设面积为 150.36m²，方案搭设高度为 9m（局部阳台搭设 13.7m）。梁：主梁截面尺寸主要由 300mm×770mm、300mm×700mm、250mm×770mm 三种，最大跨度为 8.4m。次梁截面尺寸主要由 250mm×600mm、250mm×500mm、250mm×770mm 三种，最大跨度为 8.4m。板：厚度为 100mm。 柱：截面尺寸主要有 700mm×700mm 、600mm×700mm 两种。本工程由江苏黄金屋教育系咨询有限公司投资建设，苏州城发建筑设计院有限公司设计，苏州市城市建筑设计院有限责任公司勘察，苏州联信工程管理咨询有限公司监理，吴江市梅堰建筑工程有限公司组织施工；由王进担任项目经理，李正卫担任技术负责人。三、计算书：（详见附一）1、 大梁模板支架计算书2、 小梁模板支架计算书3、 板模板支架计算书四、支撑材料选用：A、梁: 面板采纳 15mm 木胶合面板，50×100 木方（内楞）现场拼制，50×100 木方（外楞）支撑，采纳可回收 M12 对拉螺栓进行加固，梁底采纳 φ48×2.7 钢管支撑。承重架采纳扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采纳 φ48×2.7 钢管。钢管必须无严重锈蚀、弯曲压扁、变形等现象，否则不得使用。B、板：面板采纳 15mm 木胶合面板（大梁底采纳 15mm 的松木板），板底采纳 50×100方木支撑。承重架采纳扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采纳φ48×2.7 钢管。C、柱： 采纳 15mm 厚木胶合板，在木工车间制作施工现场组拼，背内楞采纳 50×100 木方，柱箍采纳圆钢管 48×2.7 围檩加固，大截面柱采纳可回收 M12...
