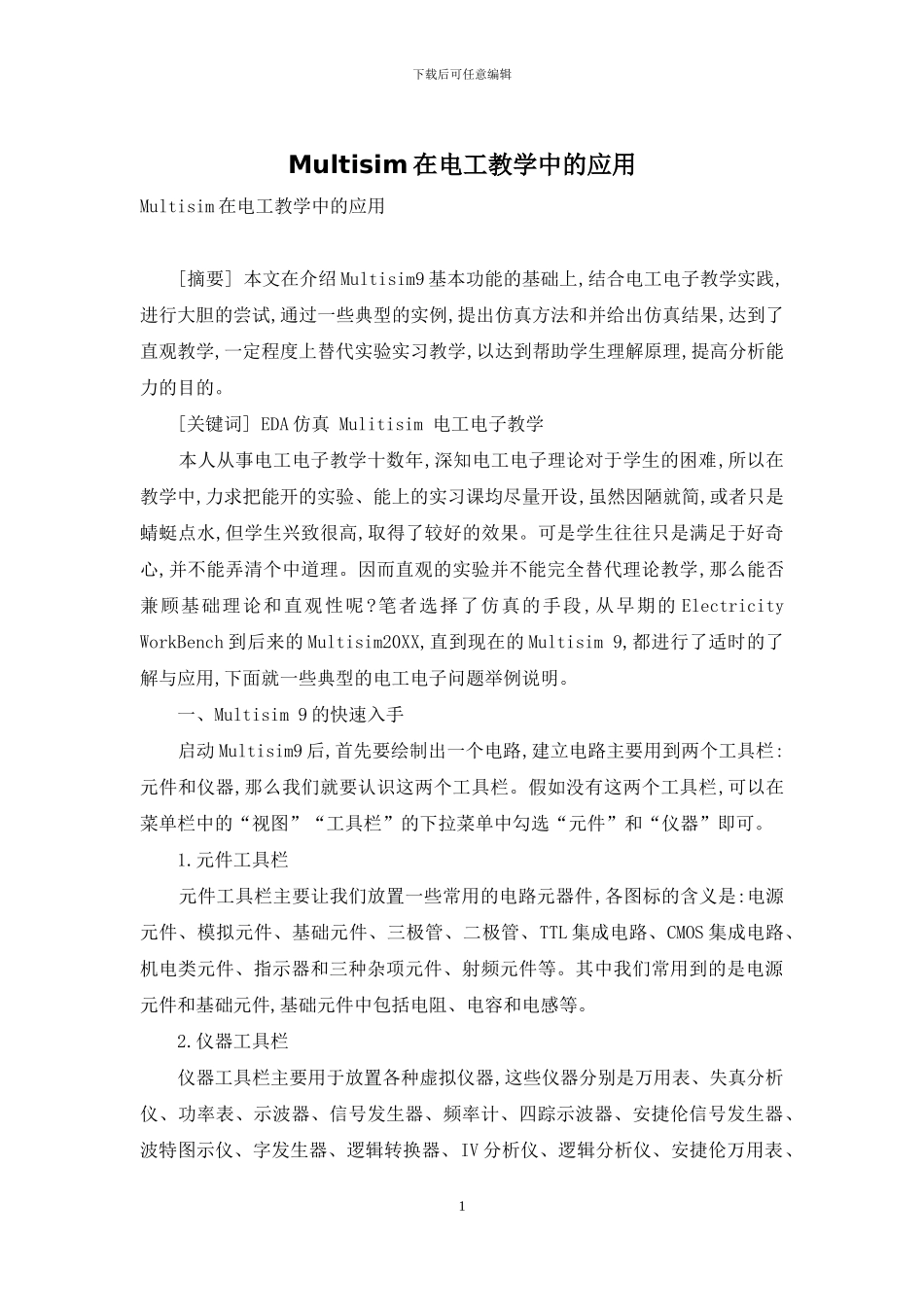

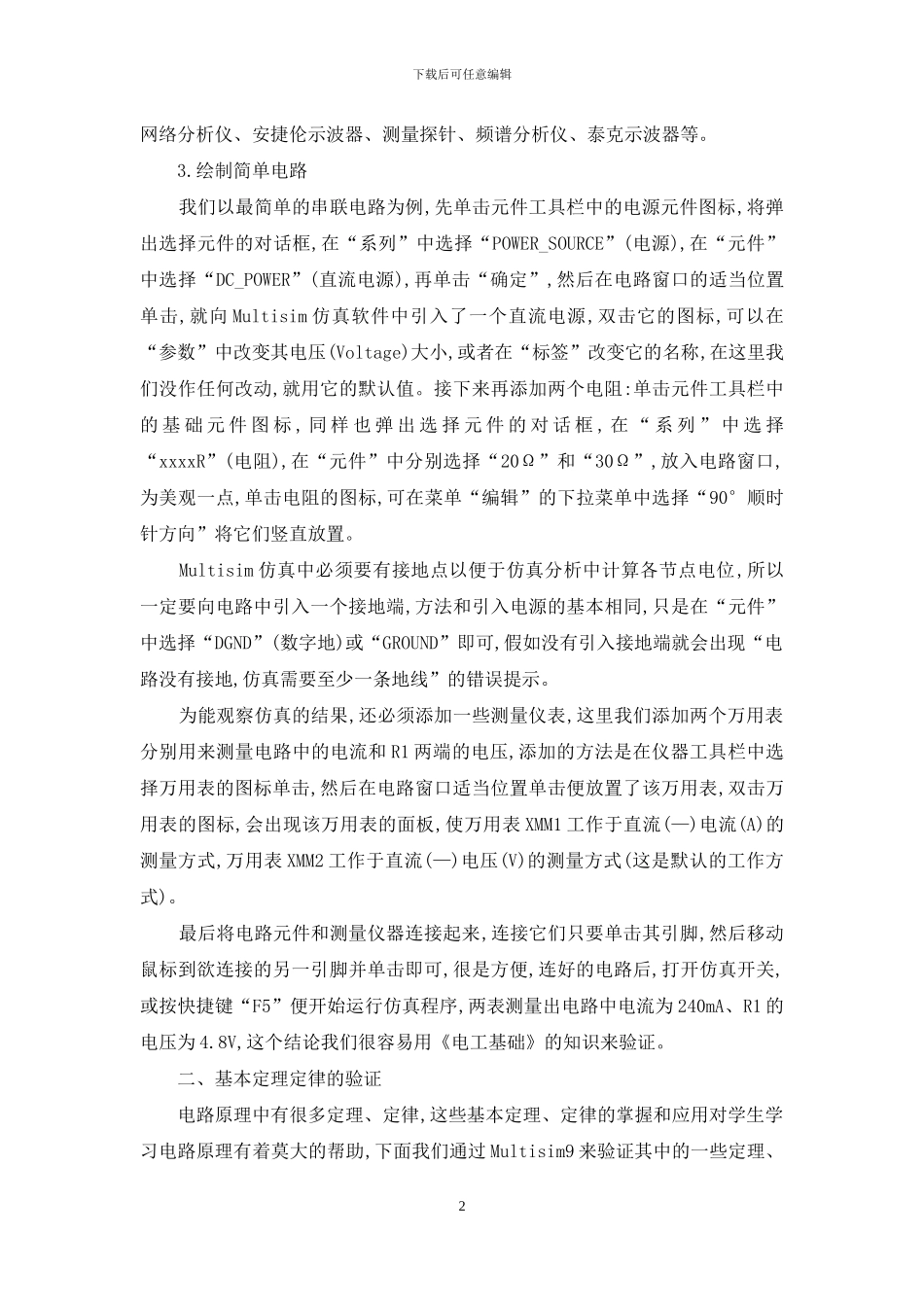

下载后可任意编辑Multisim 在电工教学中的应用Multisim 在电工教学中的应用 [摘要] 本文在介绍 Multisim9 基本功能的基础上,结合电工电子教学实践,进行大胆的尝试,通过一些典型的实例,提出仿真方法和并给出仿真结果,达到了直观教学,一定程度上替代实验实习教学,以达到帮助学生理解原理,提高分析能力的目的。 [关键词] EDA 仿真 Mulitisim 电工电子教学 本人从事电工电子教学十数年,深知电工电子理论对于学生的困难,所以在教学中,力求把能开的实验、能上的实习课均尽量开设,虽然因陋就简,或者只是蜻蜓点水,但学生兴致很高,取得了较好的效果。可是学生往往只是满足于好奇心,并不能弄清个中道理。因而直观的实验并不能完全替代理论教学,那么能否兼顾基础理论和直观性呢 ?笔者选择了仿真的手段,从早期的 Electricity WorkBench 到后来的 Multisim20XX,直到现在的 Multisim 9,都进行了适时的了解与应用,下面就一些典型的电工电子问题举例说明。 一、Multisim 9 的快速入手 启动 Multisim9 后,首先要绘制出一个电路,建立电路主要用到两个工具栏:元件和仪器,那么我们就要认识这两个工具栏。假如没有这两个工具栏,可以在菜单栏中的“视图”“工具栏”的下拉菜单中勾选“元件”和“仪器”即可。 1.元件工具栏 元件工具栏主要让我们放置一些常用的电路元器件,各图标的含义是:电源元件、模拟元件、基础元件、三极管、二极管、TTL 集成电路、CMOS 集成电路、机电类元件、指示器和三种杂项元件、射频元件等。其中我们常用到的是电源元件和基础元件,基础元件中包括电阻、电容和电感等。 2.仪器工具栏 仪器工具栏主要用于放置各种虚拟仪器,这些仪器分别是万用表、失真分析仪、功率表、示波器、信号发生器、频率计、四踪示波器、安捷伦信号发生器、波特图示仪、字发生器、逻辑转换器、IV 分析仪、逻辑分析仪、安捷伦万用表、1下载后可任意编辑网络分析仪、安捷伦示波器、测量探针、频谱分析仪、泰克示波器等。 3.绘制简单电路 我们以最简单的串联电路为例,先单击元件工具栏中的电源元件图标,将弹出选择元件的对话框,在“系列”中选择“POWER_SOURCE”(电源),在“元件”中选择“DC_POWER”(直流电源),再单击“确定”,然后在电路窗口的适当位置单击,就向 Multisim 仿真软件中引入了一个直流电源,双击它的图标,可以在“参数”中改变其电压(Voltage)大小,或者在“标签”改变它的名称,在这里我们没作任何改动,就用它的默认值。接下...
