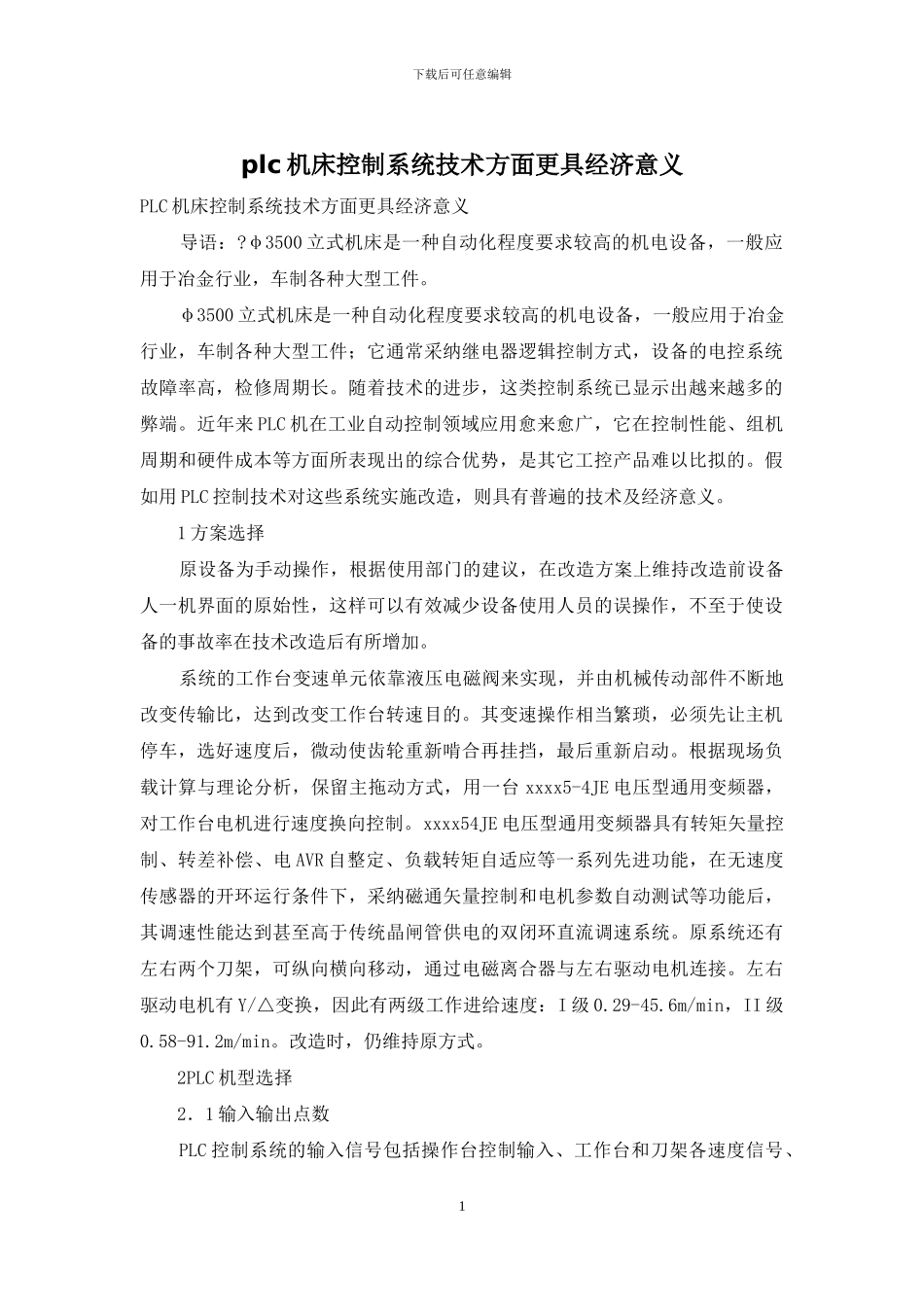

plc机床控制系统技术方面更具经济意义_第1页
1/2

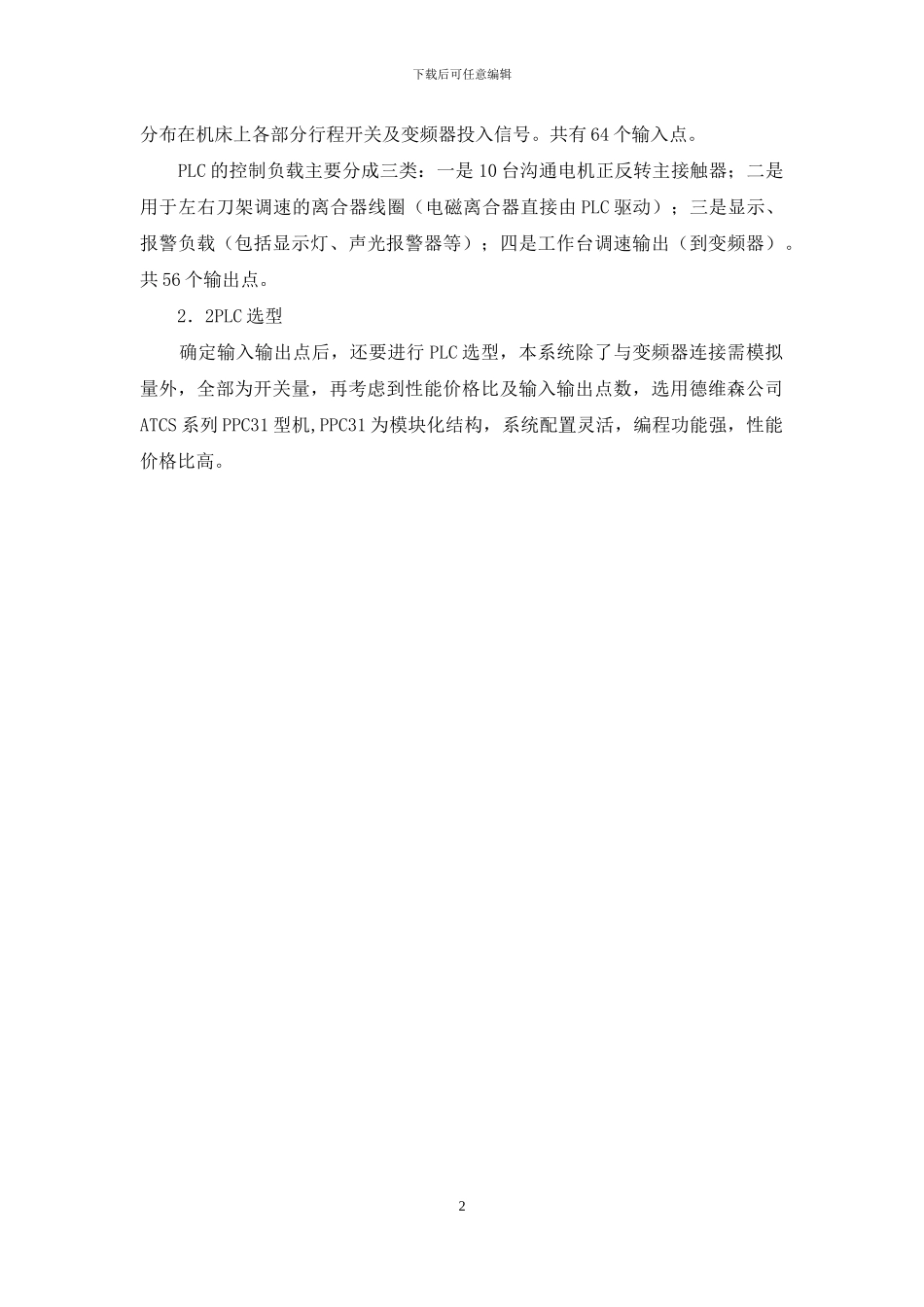

plc机床控制系统技术方面更具经济意义_第2页
2/2
下载后可任意编辑plc 机床控制系统技术方面更具经济意义PLC 机床控制系统技术方面更具经济意义 导语:?φ3500 立式机床是一种自动化程度要求较高的机电设备,一般应用于冶金行业,车制各种大型工件。 φ3500 立式机床是一种自动化程度要求较高的机电设备,一般应用于冶金行业,车制各种大型工件;它通常采纳继电器逻辑控制方式,设备的电控系统故障率高,检修周期长。随着技术的进步,这类控制系统已显示出越来越多的弊端。近年来 PLC 机在工业自动控制领域应用愈来愈广,它在控制性能、组机周期和硬件成本等方面所表现出的综合优势,是其它工控产品难以比拟的。假如用 PLC 控制技术对这些系统实施改造,则具有普遍的技术及经济意义。 1 方案选择 原设备为手动操作,根据使用部门的建议,在改造方案上维持改造前设备人一机界面的原始性,这样可以有效减少设备使用人员的误操作,不至于使设备的事故率在技术改造后有所增加。 系统的工作台变速单元依靠液压电磁阀来实现,并由机械传动部件不断地改变传输比,达到改变工作台转速目的。其变速操作相当繁琐,必须先让主机停车,选好速度后,微动使齿轮重新啃合再挂挡,最后重新启动。根据现场负载计算与理论分析,保留主拖动方式,用一台 xxxx5-4JE 电压型通用变频器,对工作台电机进行速度换向控制。xxxx54JE 电压型通用变频器具有转矩矢量控制、转差补偿、电 AVR 自整定、负载转矩自适应等一系列先进功能,在无速度传感器的开环运行条件下,采纳磁通矢量控制和电机参数自动测试等功能后,其调速性能达到甚至高于传统晶闸管供电的双闭环直流调速系统。原系统还有左右两个刀架,可纵向横向移动,通过电磁离合器与左右驱动电机连接。左右驱动电机有 Y/△变换,因此有两级工作进给速度:I 级 0.29-45.6m/min,II 级0.58-91.2m/min。改造时,仍维持原方式。 2PLC 机型选择 2.1 输入输出点数 PLC 控制系统的输入信号包括操作台控制输入、工作台和刀架各速度信号、1下载后可任意编辑分布在机床上各部分行程开关及变频器投入信号。共有 64 个输入点。 PLC 的控制负载主要分成三类:一是 10 台沟通电机正反转主接触器;二是用于左右刀架调速的离合器线圈(电磁离合器直接由 PLC 驱动);三是显示、报警负载(包括显示灯、声光报警器等);四是工作台调速输出(到变频器)。共 56 个输出点。 2.2PLC 选型 确定输入输出点后,还要进行 PLC 选型,本系统除了与变频...
