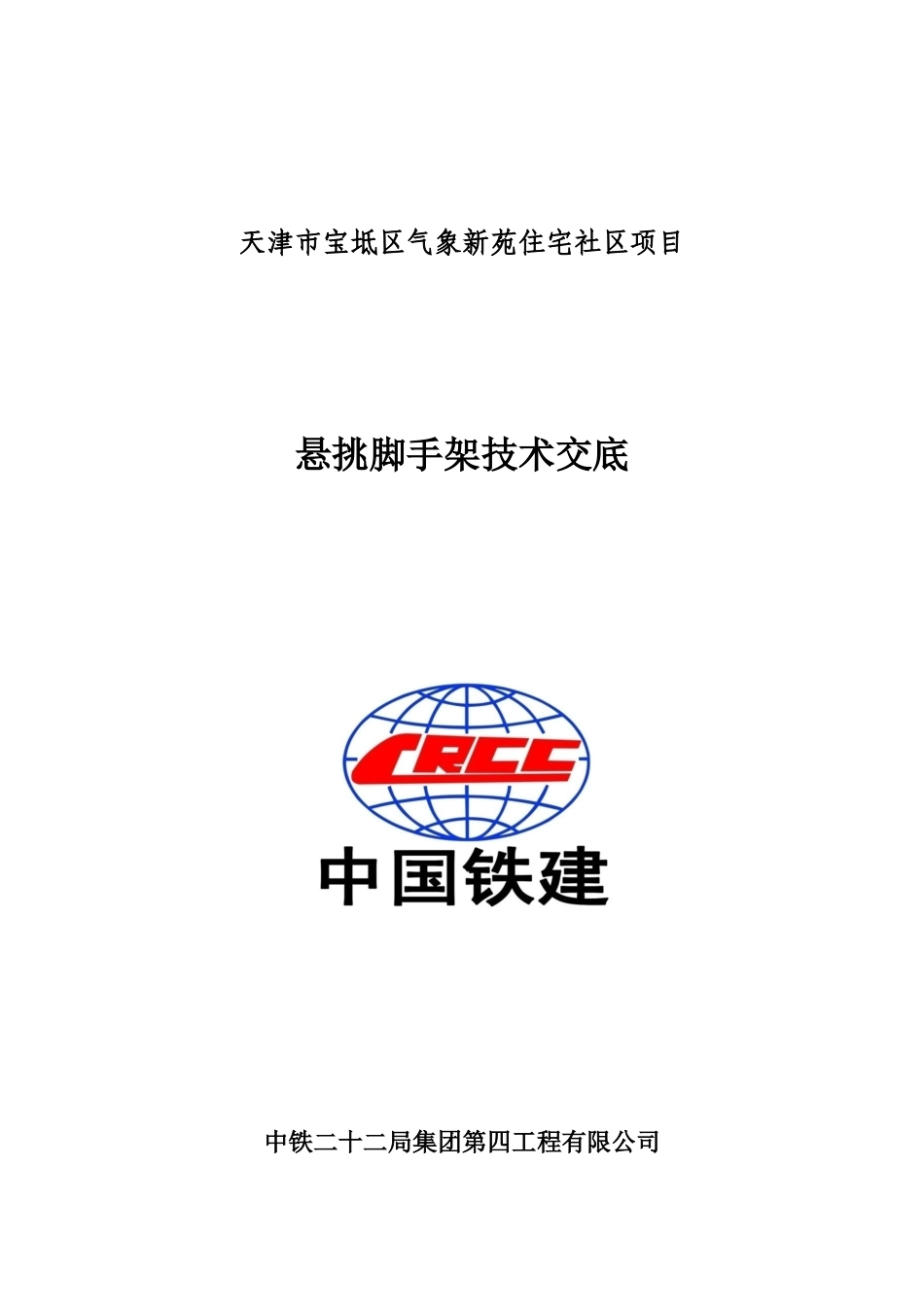

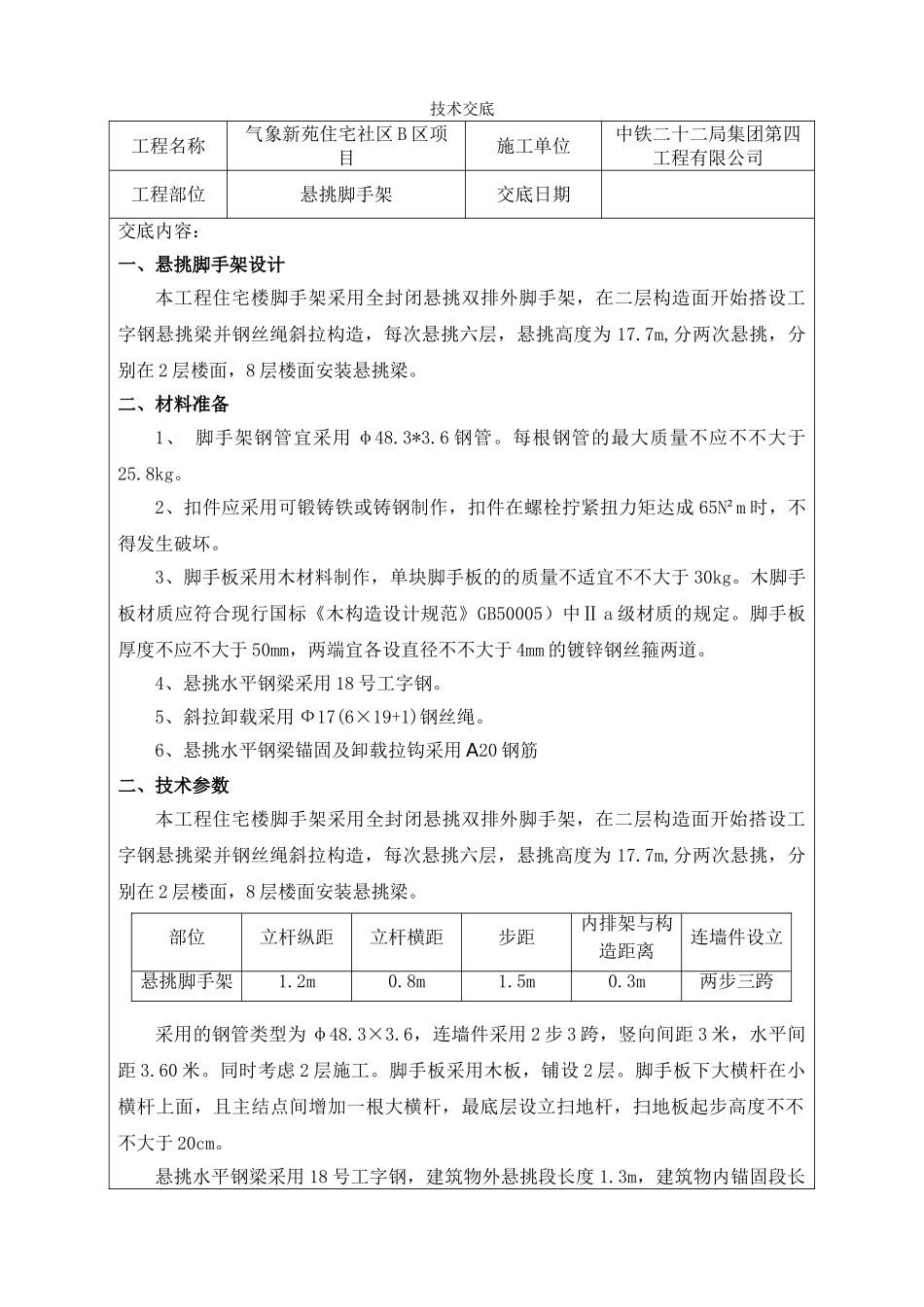

天津市宝坻区气象新苑住宅社区项目 悬挑脚手架技术交底 中铁二十二局集团第四工程有限公司气象新苑住宅社区 B 区项目经理部技术交底工程名称气象新苑住宅社区 B 区项目施工单位中铁二十二局集团第四工程有限公司工程部位悬挑脚手架交底日期交底内容：一、悬挑脚手架设计本工程住宅楼脚手架采用全封闭悬挑双排外脚手架，在二层构造面开始搭设工字钢悬挑梁并钢丝绳斜拉构造，每次悬挑六层，悬挑高度为 17.7m,分两次悬挑，分别在 2 层楼面，8 层楼面安装悬挑梁。二、材料准备1、 脚手架钢管宜采用 φ48.3*3.6 钢管。每根钢管的最大质量不应不不大于25.8kg。2、扣件应采用可锻铸铁或铸钢制作，扣件在螺栓拧紧扭力矩达成 65N²m 时，不得发生破坏。3、脚手板采用木材料制作，单块脚手板的的质量不适宜不不大于 30kg。木脚手板材质应符合现行国标《木构造设计规范》GB50005）中Ⅱ a 级材质的规定。脚手板厚度不应不大于 50mm，两端宜各设直径不不大于 4mm 的镀锌钢丝箍两道。4、悬挑水平钢梁采用 18 号工字钢。5、斜拉卸载采用 Ф17(6×19+1)钢丝绳。6、悬挑水平钢梁锚固及卸载拉钩采用 A20 钢筋二、技术参数本工程住宅楼脚手架采用全封闭悬挑双排外脚手架，在二层构造面开始搭设工字钢悬挑梁并钢丝绳斜拉构造，每次悬挑六层，悬挑高度为 17.7m,分两次悬挑，分别在 2 层楼面，8 层楼面安装悬挑梁。采用的钢管类型为 φ48.3×3.6，连墙件采用 2 步 3 跨，竖向间距 3 米，水平间距 3.60 米。同时考虑 2 层施工。脚手板采用木板，铺设 2 层。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆，最底层设立扫地杆，扫地板起步高度不不不大于 20cm。悬挑水平钢梁采用 18 号工字钢，建筑物外悬挑段长度 1.3m，建筑物内锚固段长部位立杆纵距立杆横距步距内排架与构造距离连墙件设立悬挑脚手架1.2m0.8m1.5m0.3m两步三跨度 2.5m。悬挑梁间距按照悬挑架体立杆纵距设立，每一纵距设立一根。如不能满足，需设立连梁，连梁采用和主梁相似钢梁，连梁和主梁之间采用点焊固定。每个悬挑水平钢梁采用钢丝绳与建筑物拉结，拉结点距离钢梁悬挑端 10cm，钢梁下该位置焊接限位钢筋，直径为 25mm。钢丝绳与建筑构造拉结的吊环应使用HPB300 级钢筋，其直径不不大于 20mm,吊环锚固长度 30cm，末端设立弯钩。三、工艺流程工字钢加工－设立预埋环－工字钢安装就位－放扫地杆－竖立杆与扫地杆扣紧－安装第一步大横杆和小...
