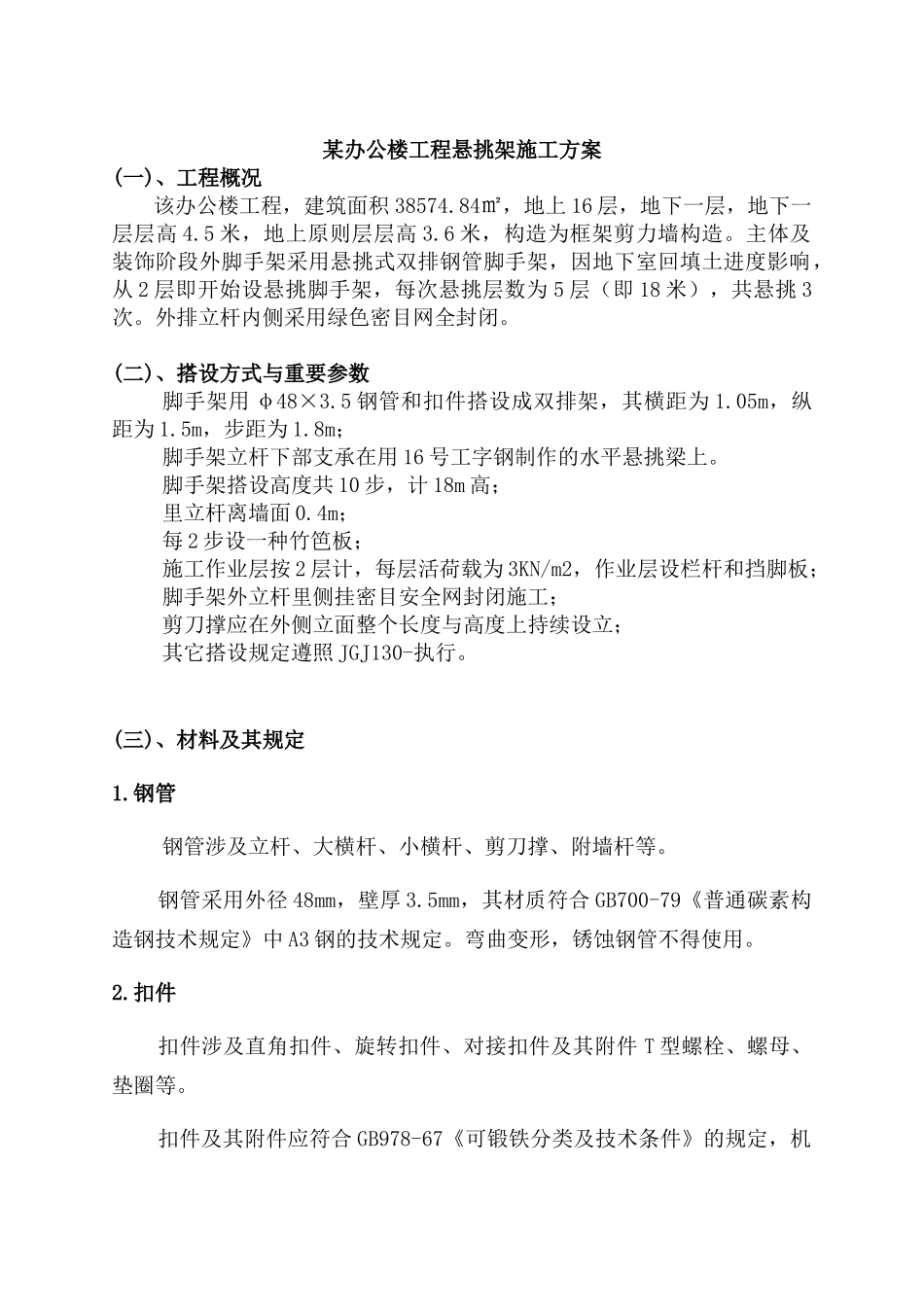

某办公楼工程悬挑架施工方案(一)、工程概况该办公楼工程，建筑面积 38574.84㎡，地上 16 层，地下一层，地下一层层高 4.5 米，地上原则层层高 3.6 米，构造为框架剪力墙构造。主体及装饰阶段外脚手架采用悬挑式双排钢管脚手架，因地下室回填土进度影响，从 2 层即开始设悬挑脚手架，每次悬挑层数为 5 层（即 18 米），共悬挑 3次。外排立杆内侧采用绿色密目网全封闭。(二)、搭设方式与重要参数脚手架用 φ48×3.5 钢管和扣件搭设成双排架，其横距为 1.05m，纵距为 1.5m，步距为 1.8m；脚手架立杆下部支承在用 16 号工字钢制作的水平悬挑梁上。脚手架搭设高度共 10 步，计 18m 高；里立杆离墙面 0.4m；每 2 步设一种竹笆板；施工作业层按 2 层计，每层活荷载为 3KN/m2，作业层设栏杆和挡脚板；脚手架外立杆里侧挂密目安全网封闭施工；剪刀撑应在外侧立面整个长度与高度上持续设立；其它搭设规定遵照 JGJ130-执行。 (三)、材料及其规定1.钢管钢管涉及立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管采用外径 48mm，壁厚 3.5mm，其材质符合 GB700-79《普通碳素构造钢技术规定》中 A3 钢的技术规定。弯曲变形，锈蚀钢管不得使用。2.扣件扣件涉及直角扣件、旋转扣件、对接扣件及其附件 T 型螺栓、螺母、垫圈等。扣件及其附件应符合 GB978-67《可锻铁分类及技术条件》的规定，机械性能不低于 KT33-8 的可锻铸铁的制作性能，其附件的制造材料应符合GB700-79 中 A3 钢的规定，螺纹应符合 GB196-81《普通螺纹》的规定，垫圈应符合 GB95-76《垫圈》的规定。扣件与钢管的贴合面必须严密，确保钢管扣紧时接触良好，扣件活动部位应能够灵活转动，旋转扣件的旋转面间隙不大于 1mm，扣件表面应进行防锈解决。3.钢丝绳（吊锁）钢丝绳选用 6×19φ17 光面钢丝绳，强度极限≥1400Mpa，破断拉力总和≥15150Kg。断股、锈蚀严重的钢丝绳不得使用。4.脚手板脚手板采用钢网片和 2cm 厚木夹板，钢笆片采用 φ10 和 φ6 圆钢点焊制成，木夹板下铺木方，木方间距不不不大于 40cm。5.安全网按照市安全质量监督总站的有关规定，安全网采用密目式安全网。(四)、脚手架受力验算1.荷载取值与组合(1).脚手架构造自重(涉及立杆、纵、横水平杆、剪刀撑、横向斜撑和扣件):查（JGJ130-）规范（下列简称规范）表 A-1 得：NG1K=18×0.1248=2.2464 KN(2).构、配件自重A.外立杆a.竹笆板，按 2 步设一层计，共 5 层，单位荷...
