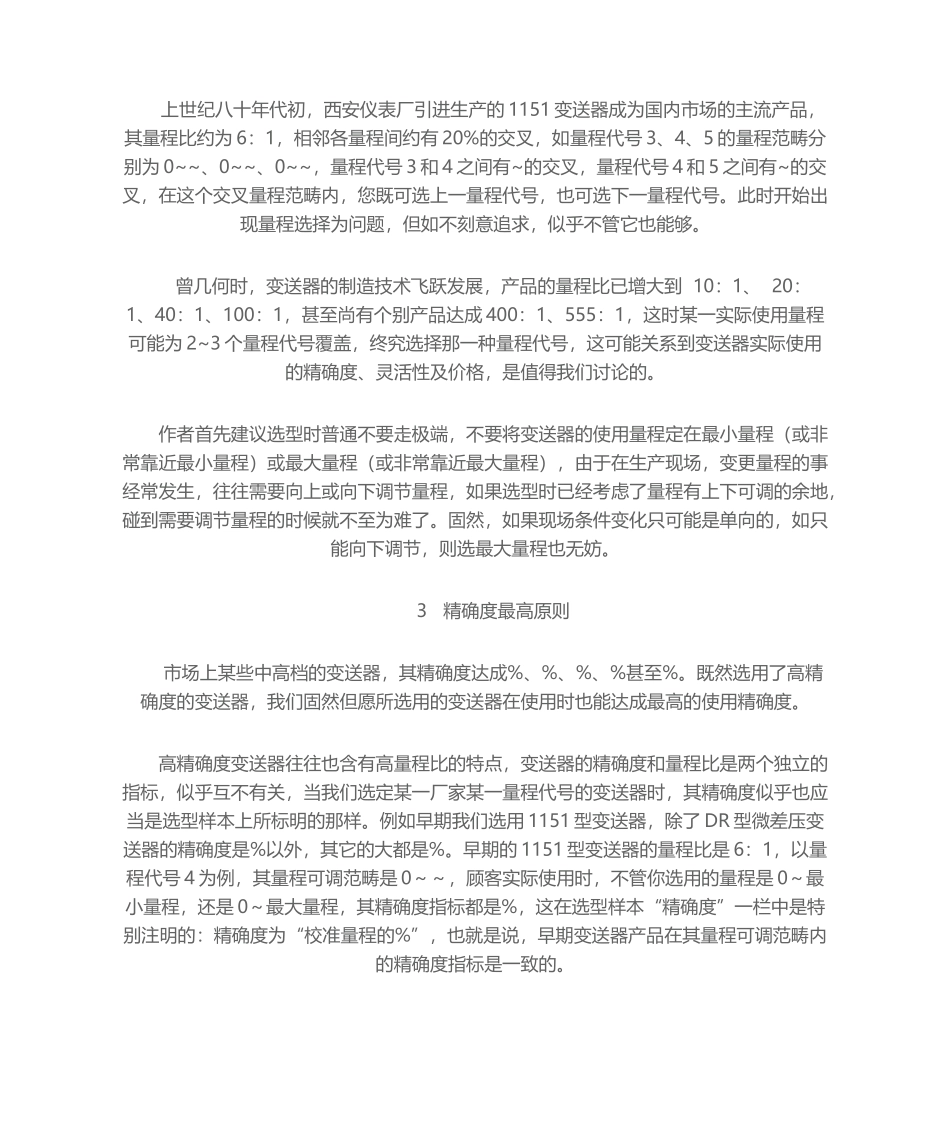

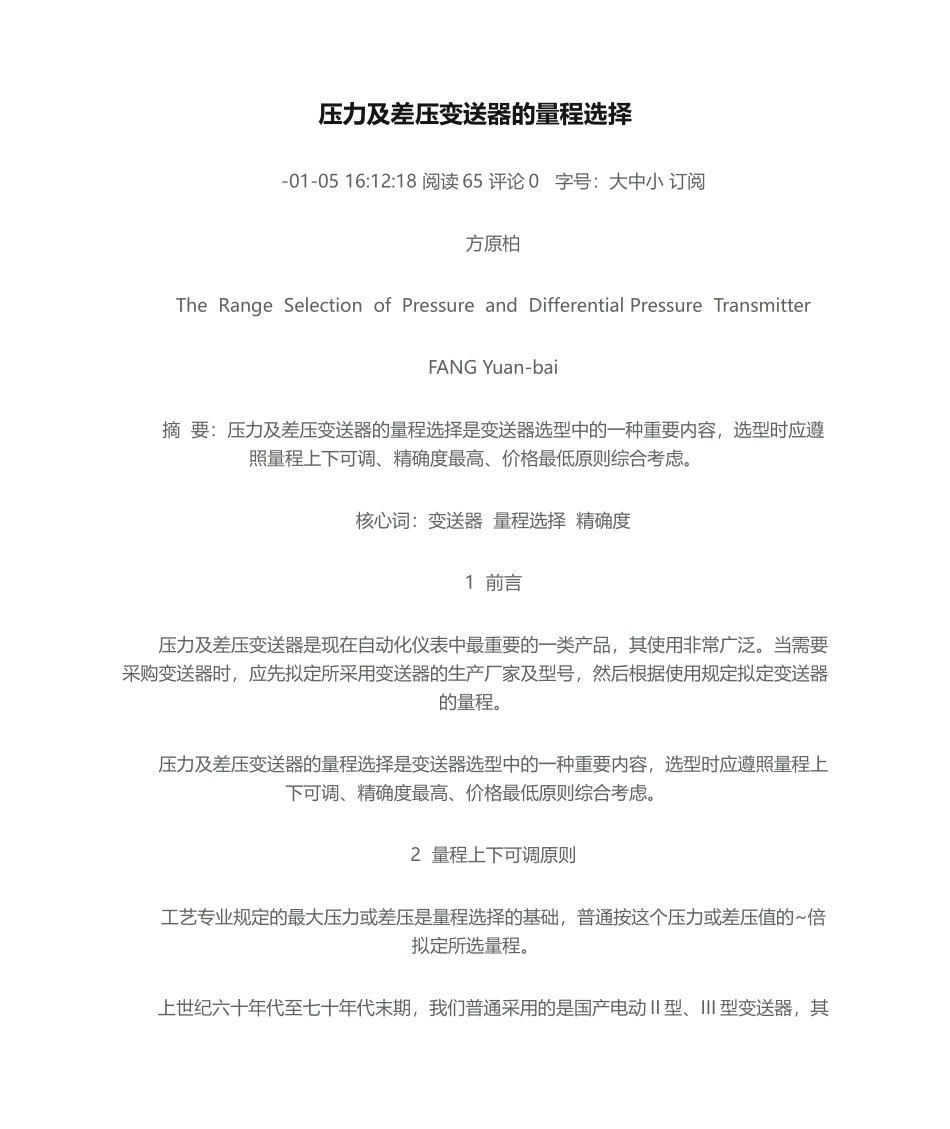

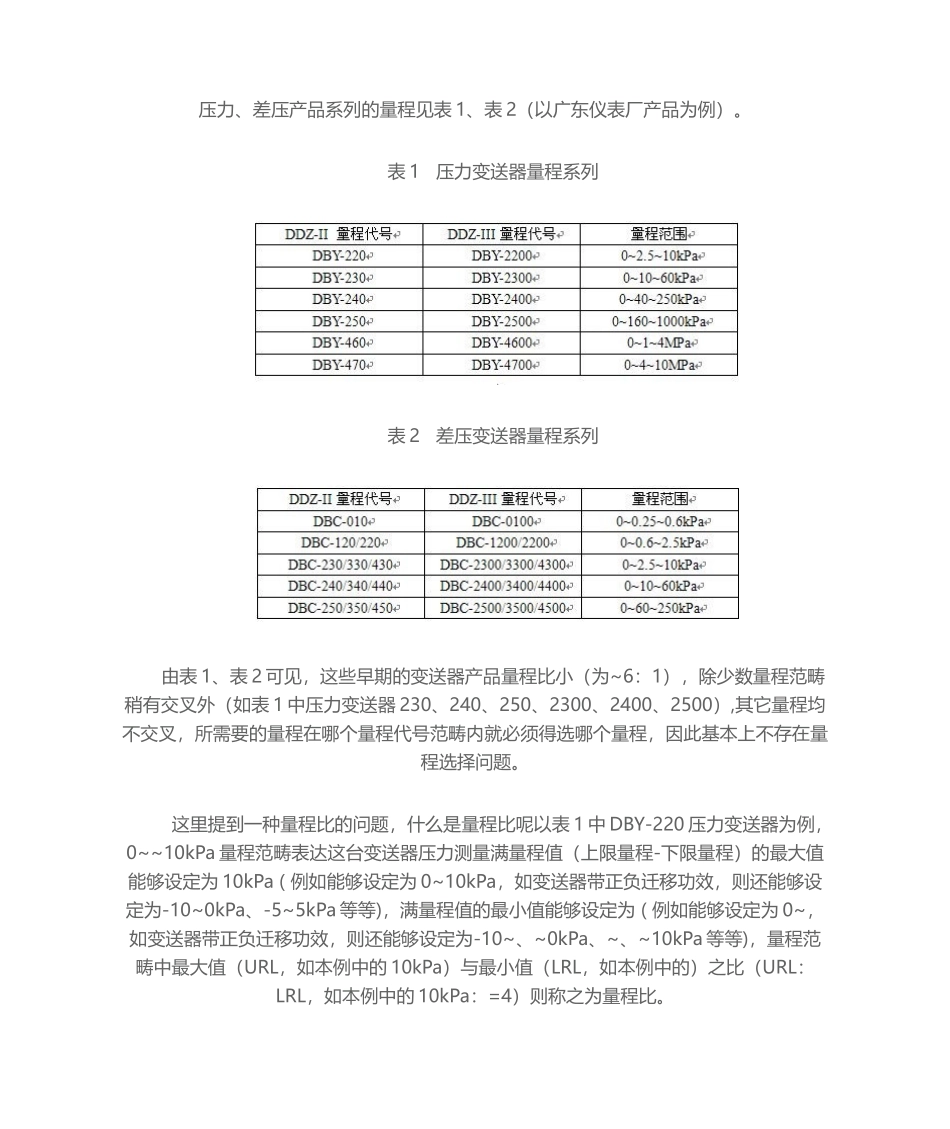

压力及差压变送器的量程选择-01-05 16:12:18 阅读 65 评论 0 字号:大中小 订阅 方原柏The Range Selection of Pressure and Differential Pressure TransmitterFANG Yuan-bai 摘 要:压力及差压变送器的量程选择是变送器选型中的一种重要内容,选型时应遵照量程上下可调、精确度最高、价格最低原则综合考虑。核心词:变送器 量程选择 精确度1 前言压力及差压变送器是现在自动化仪表中最重要的一类产品,其使用非常广泛。当需要采购变送器时,应先拟定所采用变送器的生产厂家及型号,然后根据使用规定拟定变送器的量程。压力及差压变送器的量程选择是变送器选型中的一种重要内容,选型时应遵照量程上下可调、精确度最高、价格最低原则综合考虑。2 量程上下可调原则工艺专业规定的最大压力或差压是量程选择的基础,普通按这个压力或差压值的~倍拟定所选量程。上世纪六十年代至七十年代末期,我们普通采用的是国产电动 II 型、III 型变送器,其压力、差压产品系列的量程见表 1、表 2(以广东仪表厂产品为例)。表 1 压力变送器量程系列表 2 差压变送器量程系列由表 1、表 2 可见,这些早期的变送器产品量程比小(为~6:1),除少数量程范畴稍有交叉外(如表 1 中压力变送器 230、240、250、2300、2400、2500),其它量程均不交叉,所需要的量程在哪个量程代号范畴内就必须得选哪个量程,因此基本上不存在量程选择问题。这里提到一种量程比的问题,什么是量程比呢以表 1 中 DBY-220 压力变送器为例,0~~10kPa 量程范畴表达这台变送器压力测量满量程值(上限量程-下限量程)的最大值能够设定为 10kPa ( 例如能够设定为 0~10kPa,如变送器带正负迁移功效,则还能够设定为-10~0kPa、-5~5kPa 等等),满量程值的最小值能够设定为 ( 例如能够设定为 0~,如变送器带正负迁移功效,则还能够设定为-10~、~0kPa、~、~10kPa 等等),量程范畴中最大值(URL,如本例中的 10kPa)与最小值(LRL,如本例中的)之比(URL:LRL,如本例中的 10kPa:=4)则称之为量程比。上世纪八十年代初,西安仪表厂引进生产的 1151 变送器成为国内市场的主流产品,其量程比约为 6:1,相邻各量程间约有 20%的交叉,如量程代号 3、4、5 的量程范畴分别为 0~~、0~~、0~~,量程代号 3 和 4 之间有~的交叉,量程代号 4 和 5 之间有~的交叉,在这个交叉量程范畴内,您既可选上一量程代号,也可选下一量程代号。此时开...
