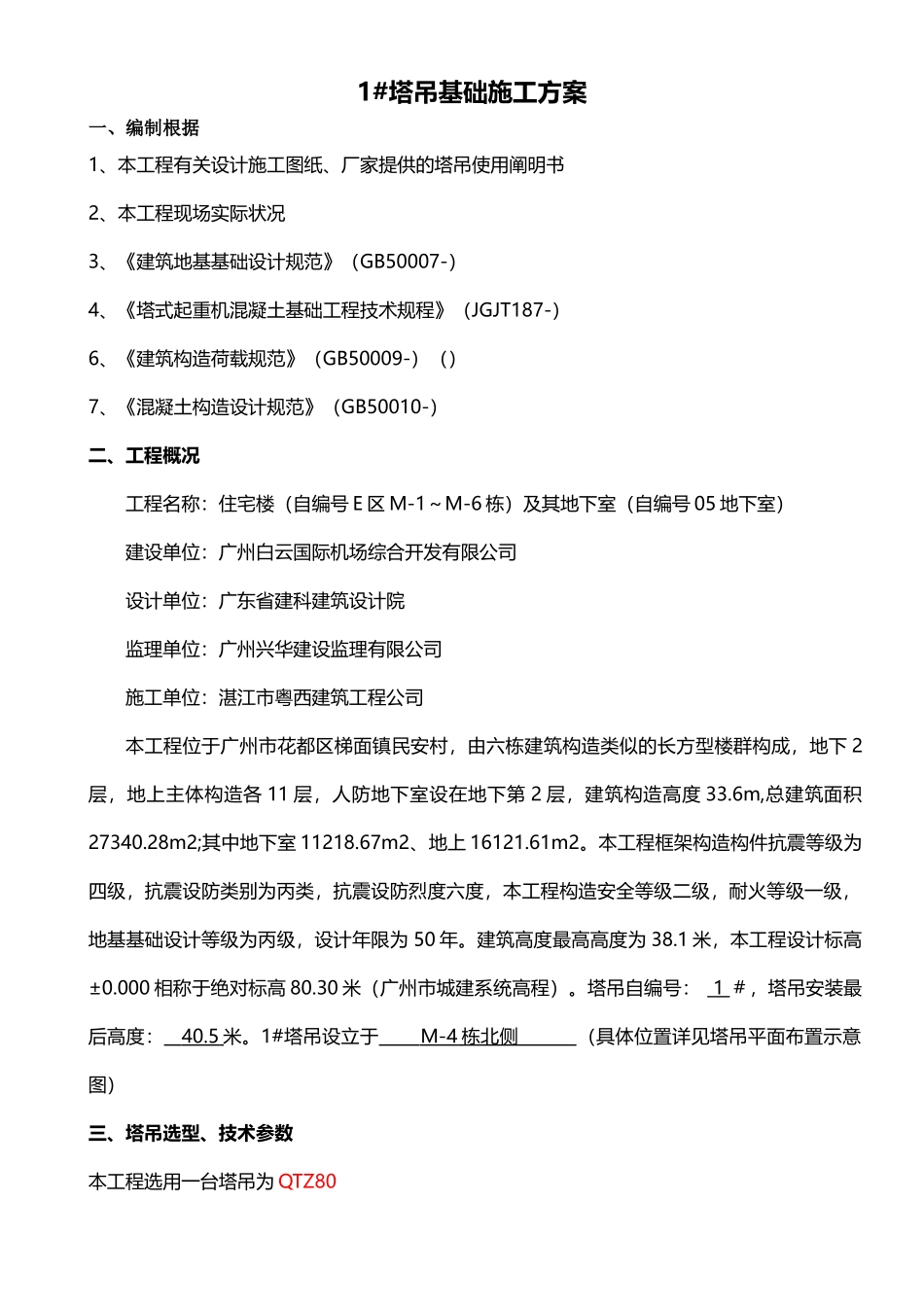

1#塔吊基础施工方案一、编制根据1、本工程有关设计施工图纸、厂家提供的塔吊使用阐明书2、本工程现场实际状况3、《建筑地基基础设计规范》（GB50007-）4、《塔式起重机混凝土基础工程技术规程》（JGJT187-）6、《建筑构造荷载规范》（GB50009-）（）7、《混凝土构造设计规范》（GB50010-）二、工程概况工程名称：住宅楼（自编号 E 区 M-1～M-6 栋）及其地下室（自编号 05 地下室） 建设单位：广州白云国际机场综合开发有限公司设计单位：广东省建科建筑设计院监理单位：广州兴华建设监理有限公司施工单位：湛江市粤西建筑工程公司本工程位于广州市花都区梯面镇民安村，由六栋建筑构造类似的长方型楼群构成，地下 2层，地上主体构造各 11 层，人防地下室设在地下第 2 层，建筑构造高度 33.6m,总建筑面积27340.28m2;其中地下室 11218.67m2、地上 16121.61m2。本工程框架构造构件抗震等级为四级，抗震设防类别为丙类，抗震设防烈度六度，本工程构造安全等级二级，耐火等级一级，地基基础设计等级为丙级，设计年限为 50 年。建筑高度最高高度为 38.1 米，本工程设计标高±0.000 相称于绝对标高 80.30 米（广州市城建系统高程）。塔吊自编号： 1 ＃，塔吊安装最后高度： 40.5 米。1#塔吊设立于 M-4 栋北侧 （具体位置详见塔吊平面布置示意图）三、塔吊选型、技术参数本工程选用一台塔吊为 QTZ80四、地质条件1#塔吊位置靠近地质勘察孔号 C67 号孔；故号 C67 孔是作为钻（冲）孔灌注桩的根据。本方案钻孔桩以 5 层强风化岩为桩基础桩端持力层。层号岩土名称层底标高土层厚度地基土承载力特性值水下钻（冲）孔灌注桩侧阻力特性值特性值端阻力特性值mmfakqsaqpakPakPakPa1强风化花岗岩55.2916.535050\2微风化花岗岩49.296.006000Frk=60.0Mpa五、塔吊基础施工做法钻（冲）孔灌注桩 → 桩基承台开挖→浇垫层→绑扎钢筋→预埋地脚螺栓→浇筑基础混凝土→混凝土保养1、基础施工前按塔机基础设计及施工方案做好准备工作，必要时塔机基础的基坑采用支护及降排水方法。2、基础的钢筋绑扎和预埋件安装后（预埋地脚螺栓定位尺寸和位置详见塔吊阐明书），按设计规定检查验收，合格后方可浇捣混凝土，浇捣中不得碰撞、移位钢筋或预埋件，混凝土浇筑合格后及时保湿养护。基础四周应回填土方并扎实。3、安装塔机时基础混凝土达成 80%以上设计强度，塔机运行使用时基础混凝土达成 100%设计强度。4、基础混凝土施工中，在基础顶面...
