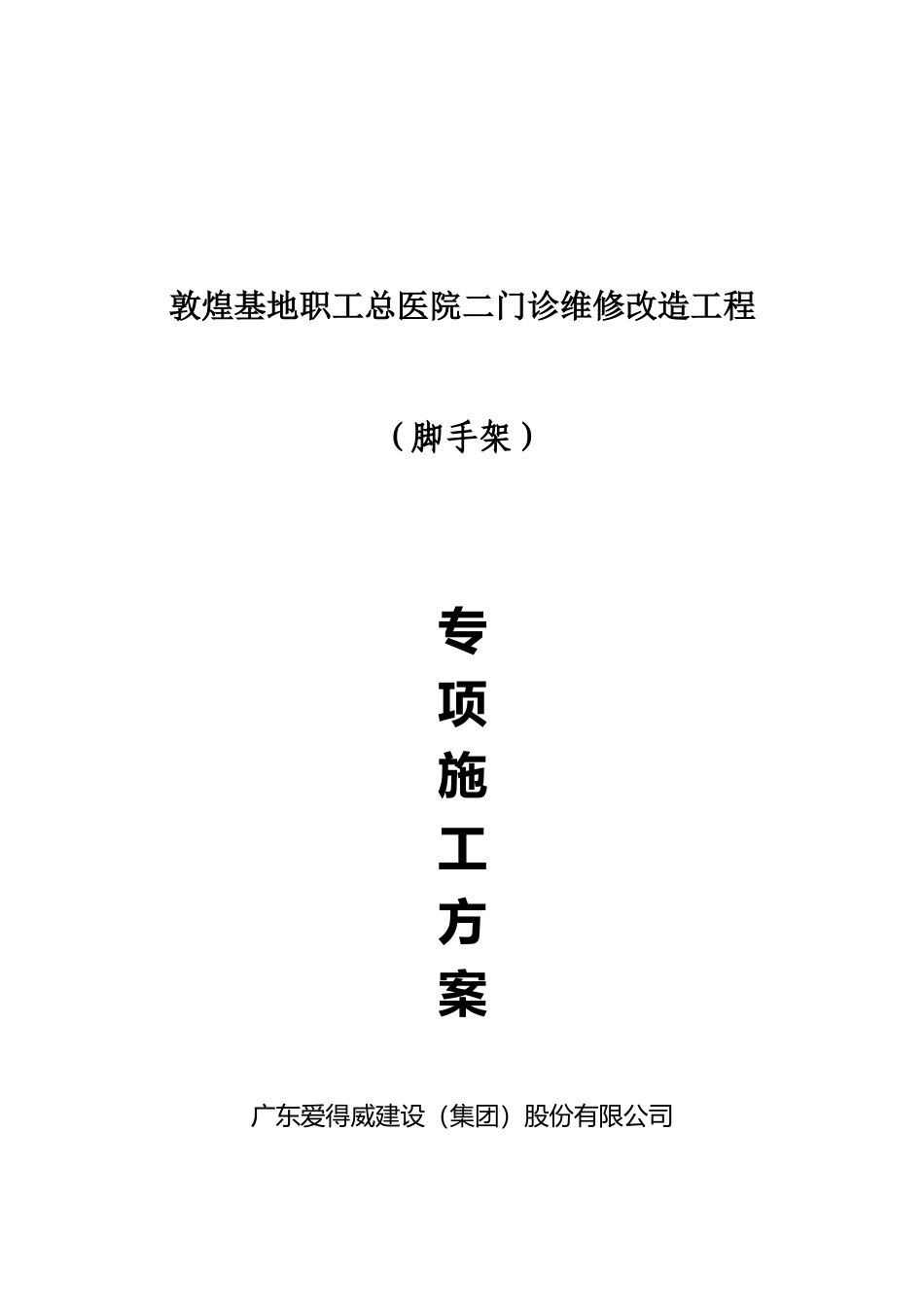

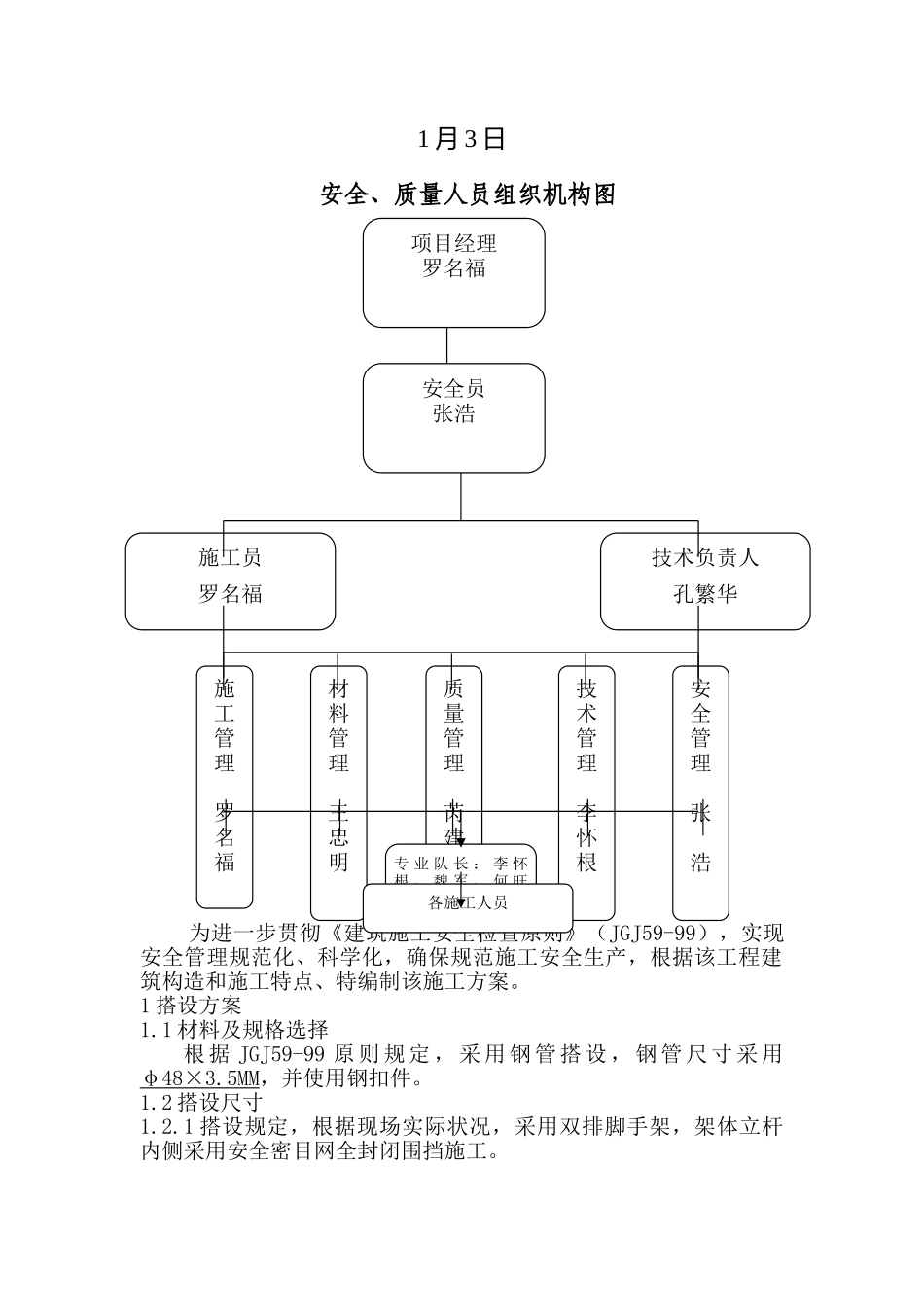

敦煌基地职工总医院二门诊维修改造工程（脚手架）专项施工方案广东爱得威建设（集团）股份有限公司1 月 3 日 安全、质量人员组织机构图垃圾清运专落地式脚手架施工方案为进一步贯彻《建筑施工安全检查原则》（JGJ59-99），实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑构造和施工特点、特编制该施工方案。1 搭设方案1.1 材料及规格选择根 据 JGJ59-99 原 则 规 定 ， 采 用 钢 管 搭 设 ， 钢 管 尺 寸 采 用φ48×3.5MM，并使用钢扣件。1.2 搭设尺寸1.2.1 搭设规定，根据现场实际状况，采用双排脚手架，架体立杆内侧采用安全密目网全封闭围挡施工。项目经理罗名福施工管理罗名福施工员罗名福技术负责人孔繁华材料管理王忠明质量管理芮建平技术管理李怀根安全管理张浩专 业 队 长 ： 李 怀根 、 魏 军 、 何 旺林、张浩、安全员张浩各施工人员2 构造规定2.1 立杆间距 1.5 米，立杆基础垫通长板（20CM×5CM×4CM 长的松木板），使用钢底座（1CM×15CM×8MM 的钢板）。底座中间设立钢管芯子，高度不不大于 15CM。离地高度 20CM 设立纵横方向扫地杆。持续设立在立杆内侧，立杆接长采用对接，且接头交错布置，高度方向错开 50CM 以上，相邻接头不应在同跨内。接头距大横杆与立杆的交接处不应不不大于 50CM。顶层立杆可搭接，长度不应不大于1M，两个扣件。立杆垂直偏差，架高 30 M 下列时，规定不不不大于架高的 1/200。2.2 大横杆 大横杆间距控制在 1.5M，方便立网挂设，大横杆置立于立杆里面，每侧外伸长度不应不大于 10CM，但不应不不大于 20CM。杆件接长需对接，接点距主接点的距离不应不不大于 50CM。2.3 小横杆 小横杆搭在大横杆上面，伸出大横杆长度不不大于 10CM，小横杆间距：立杆与大横杆交接处必须设小横杆，脚手板处 75CM，且伸入墙内不不大于 18CM。2.4 剪刀撑 外脚手架的两端转角处，以及中间每隔 6-7 根（9-15M）立杆应设一组剪刀撑。剪刀撑从基础开始沿脚手架高度持续设立、宽度不少于 6 米，最少跨 4 跨，最多跨 6 跨，与地面的夹角为：跨 6 跨时45°、跨 5 跨时 50°、跨 4 跨时 60°。剪刀撑杆件接长需搭接，搭接长度不不大于 1M，使用三个扣件均匀分布，端头距扣件不不大于10CM。3.脚手架验收3.1 外脚手架必须由持证人员搭设，随楼层的增高逐级对其进行检查及分段验收，高度 9M 验收一次，不符合规定的应快速整治...
