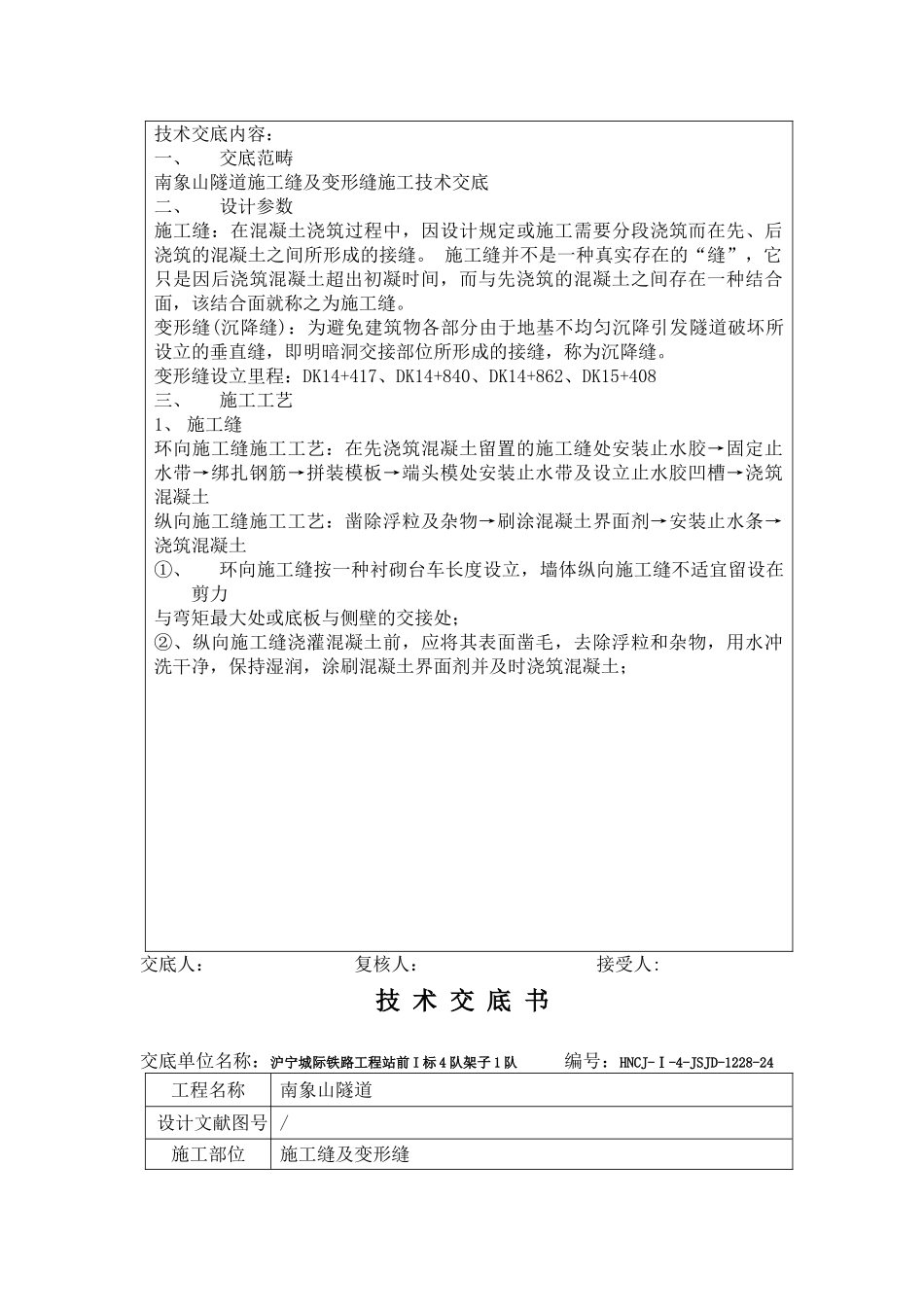

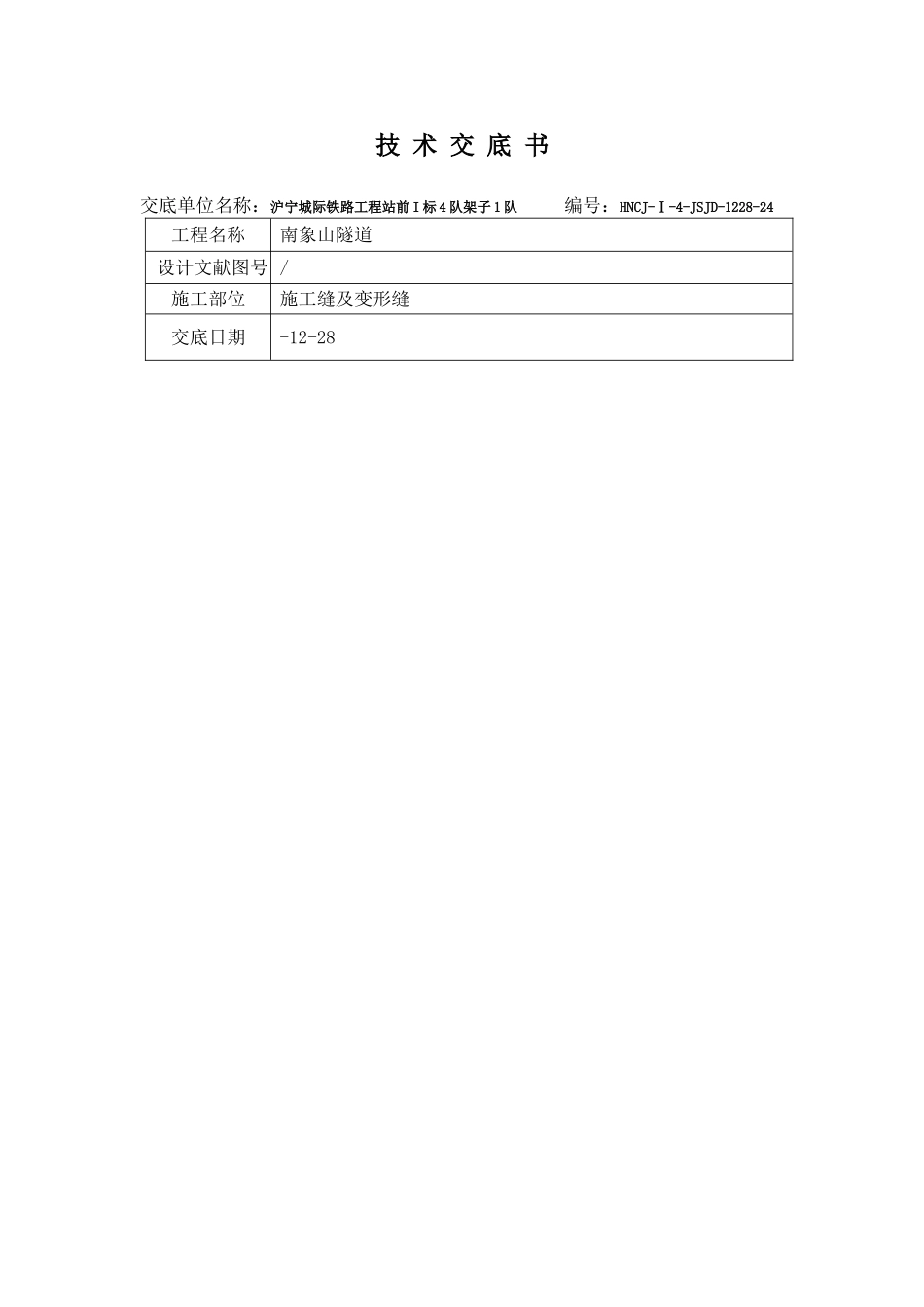

技 术 交 底 书 交底单位名称：沪宁城际铁路工程站前 I 标 4 队架子 1 队 编号：HNCJ-Ⅰ-4-JSJD-1228-24 工程名称南象山隧道设计文献图号 /施工部位施工缝及变形缝交底日期-12-28技术交底内容：一、交底范畴南象山隧道施工缝及变形缝施工技术交底二、设计参数施工缝：在混凝土浇筑过程中，因设计规定或施工需要分段浇筑而在先、后浇筑的混凝土之间所形成的接缝。 施工缝并不是一种真实存在的“缝”，它只是因后浇筑混凝土超出初凝时间，而与先浇筑的混凝土之间存在一种结合面，该结合面就称之为施工缝。变形缝(沉降缝)：为避免建筑物各部分由于地基不均匀沉降引发隧道破坏所设立的垂直缝，即明暗洞交接部位所形成的接缝，称为沉降缝。变形缝设立里程：DK14+417、DK14+840、DK14+862、DK15+408三、施工工艺1、 施工缝环向施工缝施工工艺：在先浇筑混凝土留置的施工缝处安装止水胶→固定止水带→绑扎钢筋→拼装模板→端头模处安装止水带及设立止水胶凹槽→浇筑混凝土纵向施工缝施工工艺：凿除浮粒及杂物→刷涂混凝土界面剂→安装止水条→浇筑混凝土①、环向施工缝按一种衬砌台车长度设立，墙体纵向施工缝不适宜留设在剪力与弯矩最大处或底板与侧壁的交接处；②、纵向施工缝浇灌混凝土前，应将其表面凿毛，去除浮粒和杂物，用水冲洗干净，保持湿润，涂刷混凝土界面剂并及时浇筑混凝土；交底人： 复核人： 接受人:技 术 交 底 书 交底单位名称：沪宁城际铁路工程站前 I 标 4 队架子 1 队 编号：HNCJ-Ⅰ-4-JSJD-1228-24 工程名称南象山隧道设计文献图号 /施工部位施工缝及变形缝交底日期-12-28技术交底内容：③、纵向施工缝在先浇筑混凝土初凝后、终凝前根据止水条的规格在混凝土端面中间压磨出一条平直、光滑槽。环向或竖向施工缝采用在端头模板中间固定木条，混凝土浇筑后形成凹槽。槽的深度为止水条厚度的二分之一，宽度为止水条宽度。④、墙体有预留孔洞时，施工缝距孔洞边沿不应不大于 30cm；⑤、施工缝内采用中埋式止水带时，应确保位置精确、固定牢固；⑥、施工中应采用方法确保待贴止水条的混凝土界面干净。2、变形缝施工工艺：接上一循环抗剪钢筋→填塞填缝料→固定止水带→绑扎钢筋→拼装模板→端头模处安装止水带及设立止水胶凹槽→浇筑混凝土变形缝处设立中埋式橡胶止水带。拱墙变形缝处衬砌外缘与防水板结合部位以填缝料填塞密实，衬砌内缘 3cm 范畴内以聚硫密封胶封堵，以外 2cm 范畴内设立镀锌钢板...
