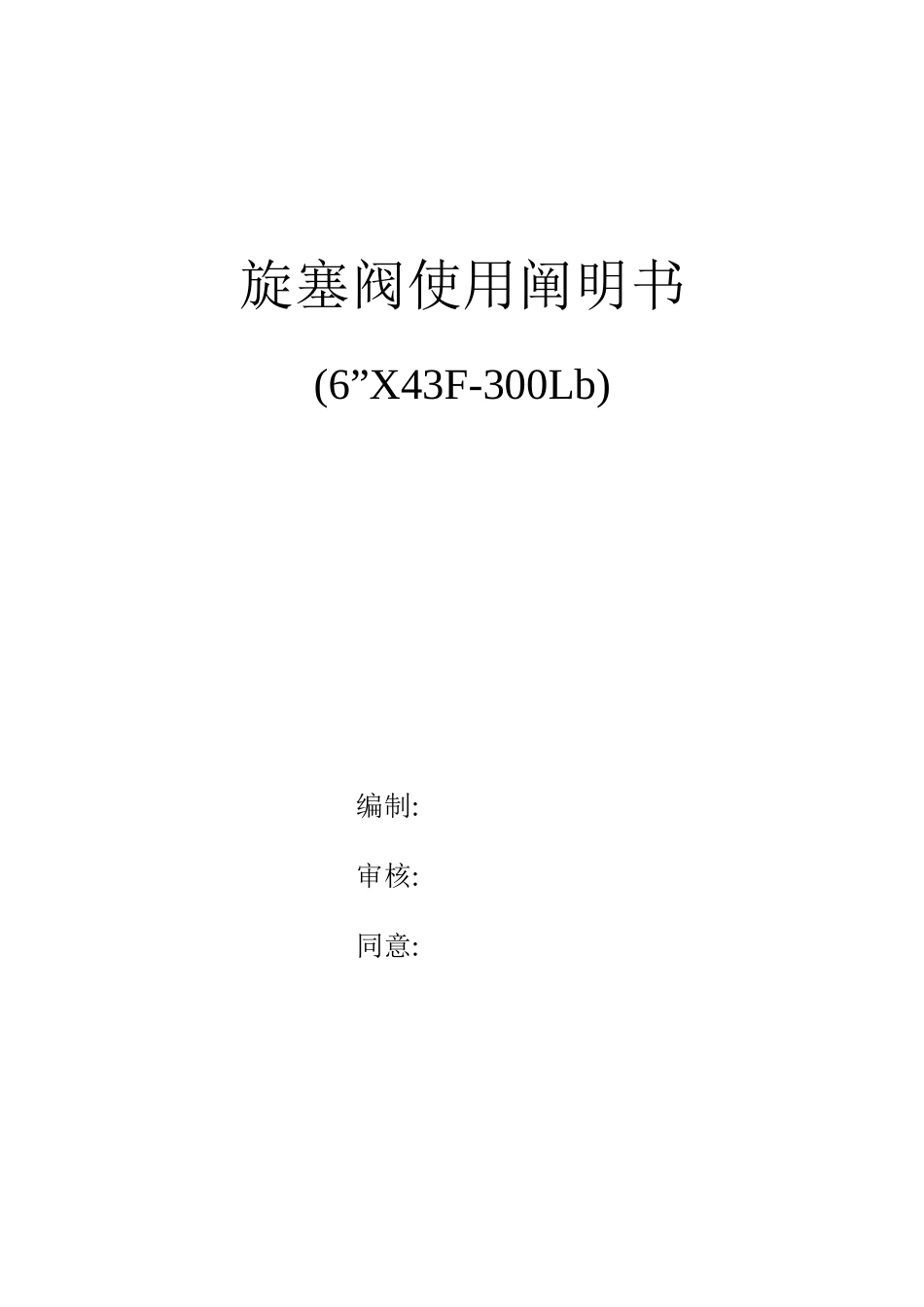

2025年使用说明书旋塞阀_第1页
1/9

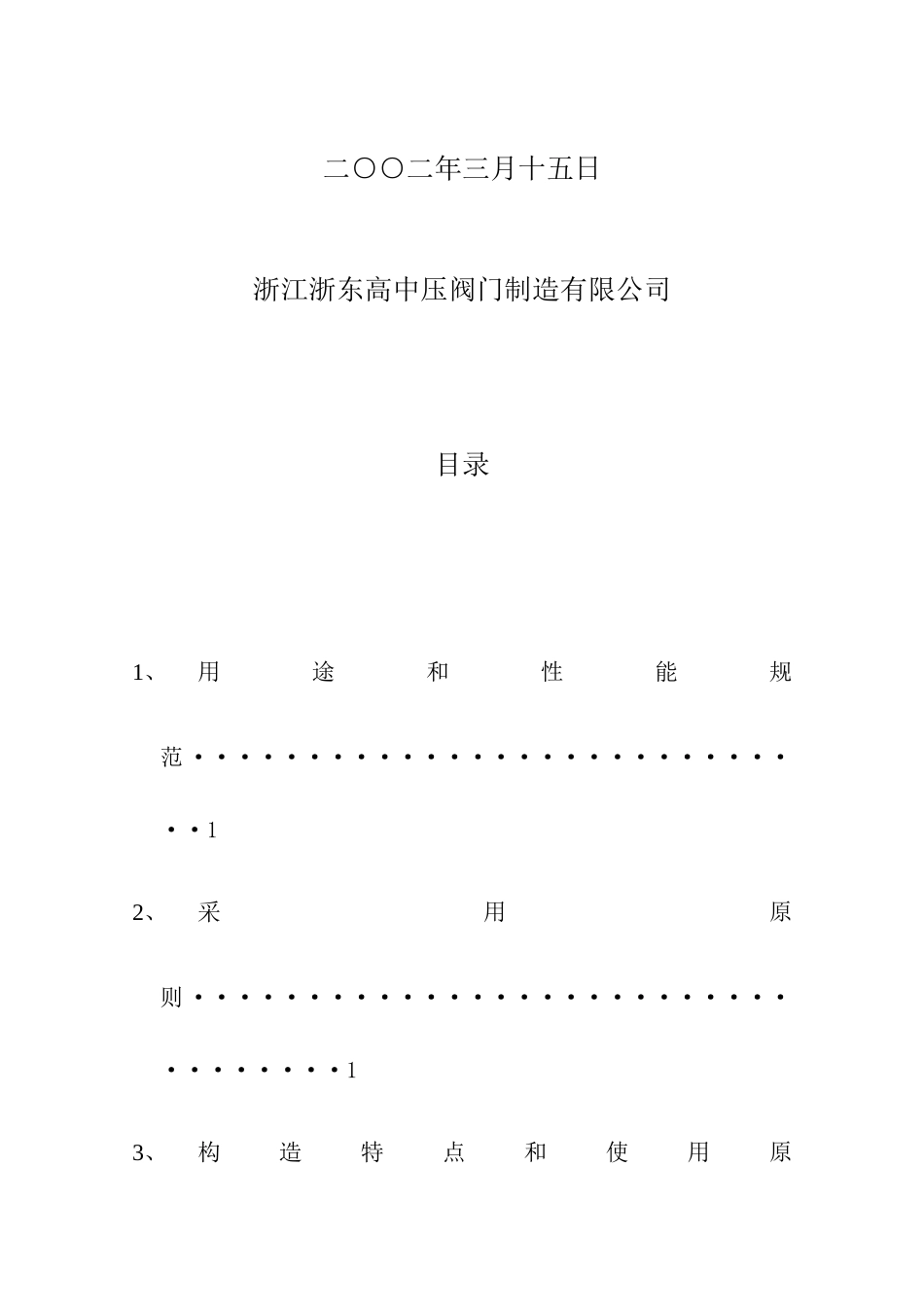

2025年使用说明书旋塞阀_第2页
2/9

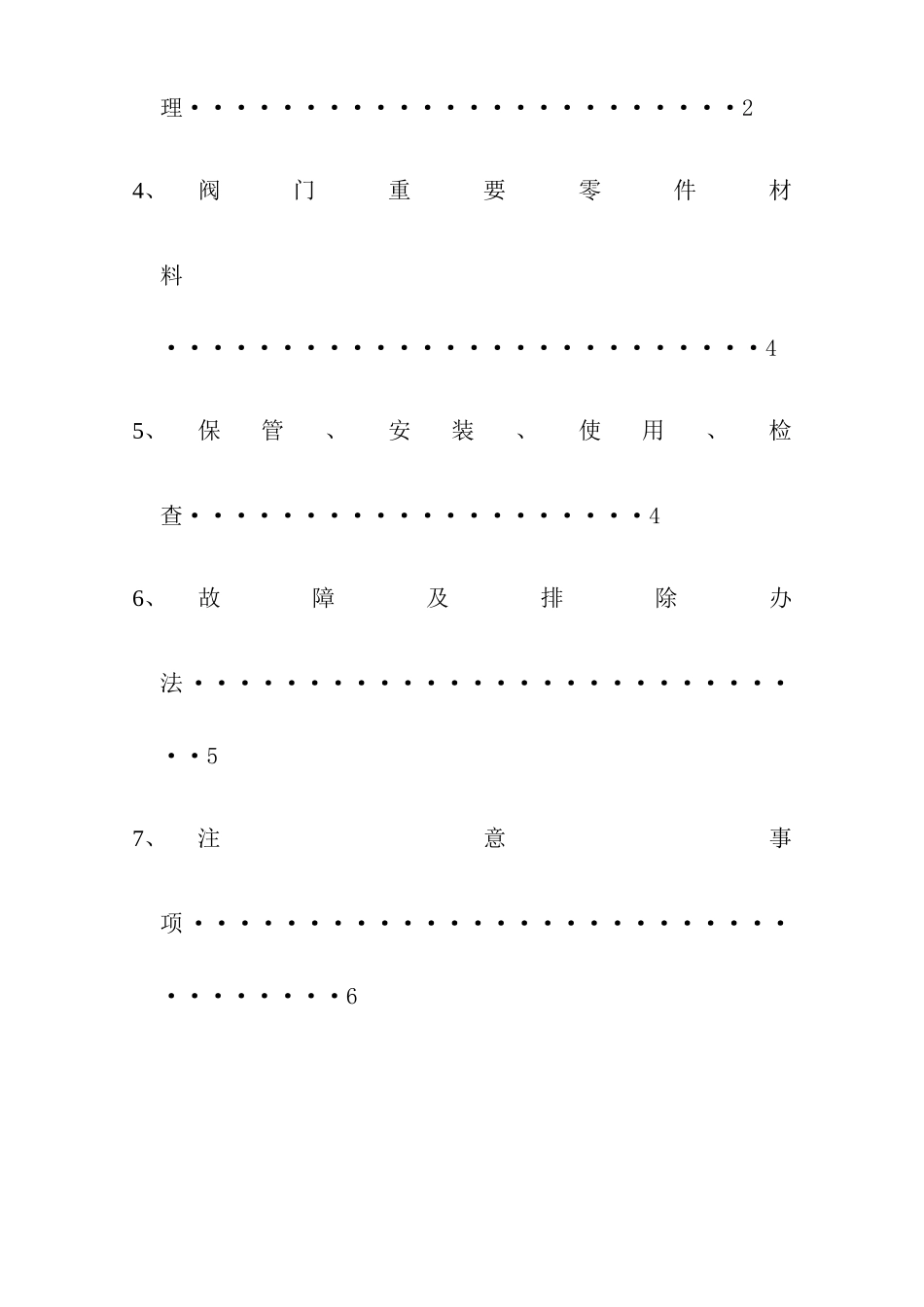

2025年使用说明书旋塞阀_第3页
3/9
旋塞阀使用阐明书(6”X43F-300Lb)编制:审核:同意:二○○二年三月十五日浙江浙东高中压阀门制造有限公司目录1、用途和性能规范 ····························12、采用原则 ··································13、构造特点和使用原理························24、阀门重要零件材料··························45、保管、安装、使用、检查····················46、故障及排除办法 ····························57、注意事项 ··································61 用途和性能规范1.1 用途a、本产品用于气体、液体介质管路上作启闭器,接通或截断介质流。b、合用范畴:化工、石油、冶金、造纸、制药等行业。1.2 性能规范公称管径(NPS)6in压力等级(Class)300Lb实验压力壳体实验7.5MPa低压密封实验0.6高压密封实验5.5合用温度-29~200ºC合用介质水、蒸气、油品等非腐蚀性气体或液体1. 3 阀门最大工作压力额定值(压力-温度基准) (表压:MPa)温度(ºC)-29~3893148200额定值5.104.654.514.37表中温度是指工作状态下管路介质的温度,表中压力是持续无冲击压力.2 采用原则2.1 设计制造按 API 599 API 6D 的规定;2.2 检查和实验按 API 598 的规定;2.3 法兰尺寸按 ASME B16.5 的规定;2. 4 构造长度按 ASME B16.10 的规定;2.5 压力—温度基准按 ASME B16.34 的规定。13 构造特点和使用原理3.1 构造及重要外形尺寸参见简图1 阀体 2 球体 3 六角螺母 4 双头螺柱 5 垫片 6 阀盖 7 阀座 8 阀杆 9 止推垫片 10、11、12 上中下组合填料 13 填料压套 14 填料压板 15 定位板 16 挡圈17 扳手连接套 18 扳手 19 内六角螺栓 20 铭牌 21 铆钉 22 阀杆轴承 23 钢球 24 弹簧 25 螺塞23.2 本阀靠旋转手轮通过蜗轮使塞子旋转起到通断介质作用。3.3 本阀门关闭时手轮按顺时针方向旋转。3.4 本阀门采用热嵌可换式阀座,工艺简朴、维修方便。3.5 采用可调节阀盖,可调节密封比压倒。3.6 本阀门采用锥度软密封构造,密封性能好,寿命长。3.7 阀座密封面为聚四氟乙稀,性能稳定,增强密封性能和提高使用寿命。 4 阀门重要零件材料零件名称阀体 阀盖阀座...
