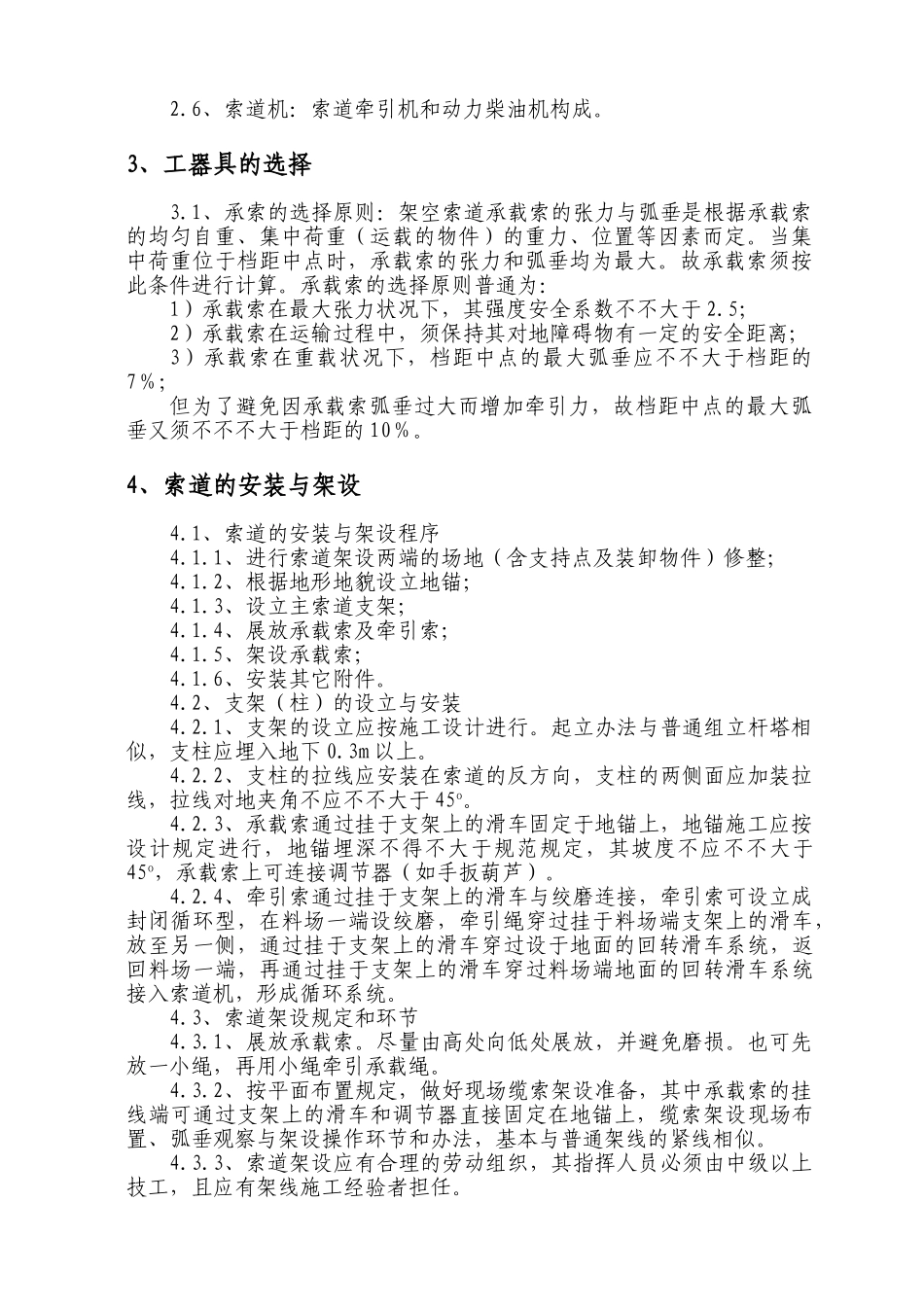

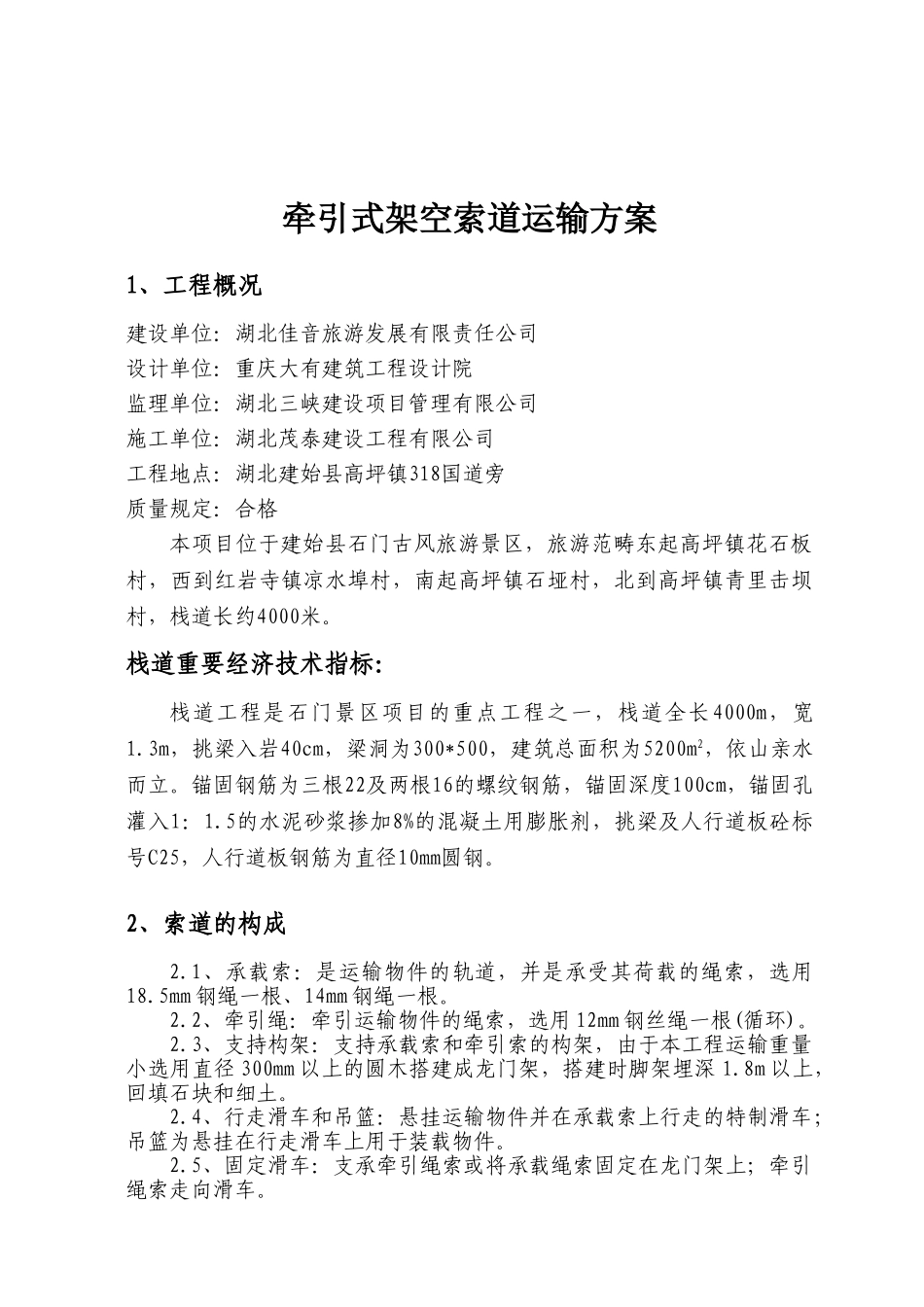

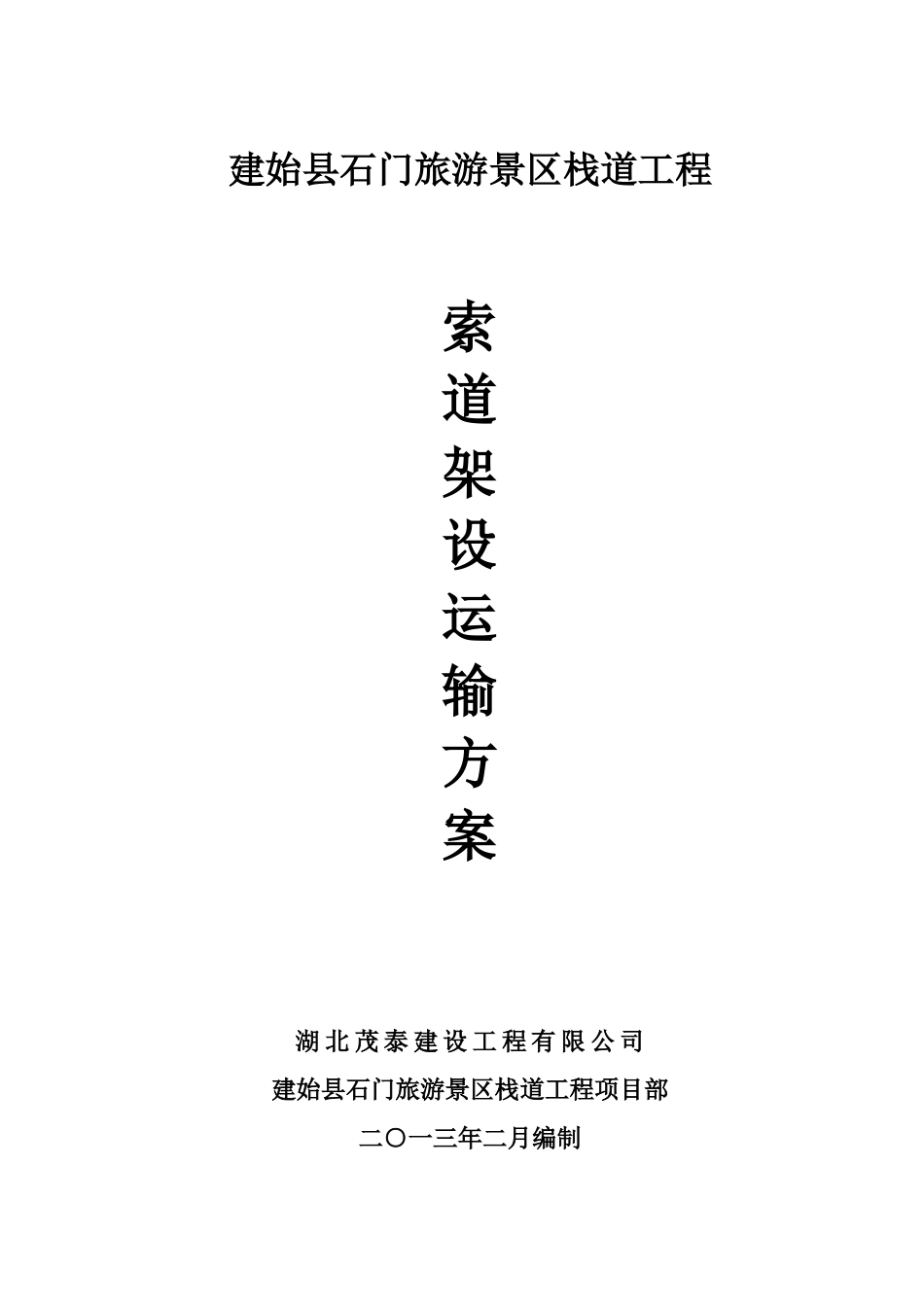

建始县石门旅游景区栈道工程索道架设运输方案湖 北 茂 泰 建 设 工 程 有 限 公 司建始县石门旅游景区栈道工程项目部二○一三年二月编制牵引式架空索道运输方案1、工程概况建设单位：湖北佳音旅游发展有限责任公司设计单位：重庆大有建筑工程设计院监理单位：湖北三峡建设项目管理有限公司施工单位：湖北茂泰建设工程有限公司工程地点：湖北建始县高坪镇318国道旁质量规定：合格本项目位于建始县石门古风旅游景区，旅游范畴东起高坪镇花石板村，西到红岩寺镇凉水埠村，南起高坪镇石垭村，北到高坪镇青里击坝村，栈道长约4000米。栈道重要经济技术指标：栈道工程是石门景区项目的重点工程之一，栈道全长4000m，宽1.3m，挑梁入岩40cm，梁洞为300*500，建筑总面积为5200m2，依山亲水而立。锚固钢筋为三根22及两根16的螺纹钢筋，锚固深度100cm，锚固孔灌入1：1.5的水泥砂浆掺加8%的混凝土用膨胀剂，挑梁及人行道板砼标号C25，人行道板钢筋为直径10mm圆钢。2、索道的构成2.1、承载索：是运输物件的轨道，并是承受其荷载的绳索，选用18.5mm 钢绳一根、14mm 钢绳一根。2.2、牵引绳：牵引运输物件的绳索，选用 12mm 钢丝绳一根(循环)。2.3、支持构架：支持承载索和牵引索的构架，由于本工程运输重量小选用直径 300mm 以上的圆木搭建成龙门架，搭建时脚架埋深 1.8m 以上，回填石块和细土。2.4、行走滑车和吊篮：悬挂运输物件并在承载索上行走的特制滑车；吊篮为悬挂在行走滑车上用于装载物件。2.5、固定滑车：支承牵引绳索或将承载绳索固定在龙门架上；牵引绳索走向滑车。2.6、索道机：索道牵引机和动力柴油机构成。3、工器具的选择3.1、承索的选择原则：架空索道承载索的张力与弧垂是根据承载索的均匀自重、集中荷重（运载的物件）的重力、位置等因素而定。当集中荷重位于档距中点时，承载索的张力和弧垂均为最大。故承载索须按此条件进行计算。承载索的选择原则普通为：1）承载索在最大张力状况下，其强度安全系数不不大于 2.5；2）承载索在运输过程中，须保持其对地障碍物有一定的安全距离；3）承载索在重载状况下，档距中点的最大弧垂应不不大于档距的7％；但为了避免因承载索弧垂过大而增加牵引力，故档距中点的最大弧垂又须不不不大于档距的 10％。4、索道的安装与架设4.1、索道的安装与架设程序4.1.1、进行索道架设两端的场地（含支持点及装卸物件）修整；4.1.2、根据地形地貌设立地锚；4.1.3、设立主索道支架；4.1.4、展放承载...
