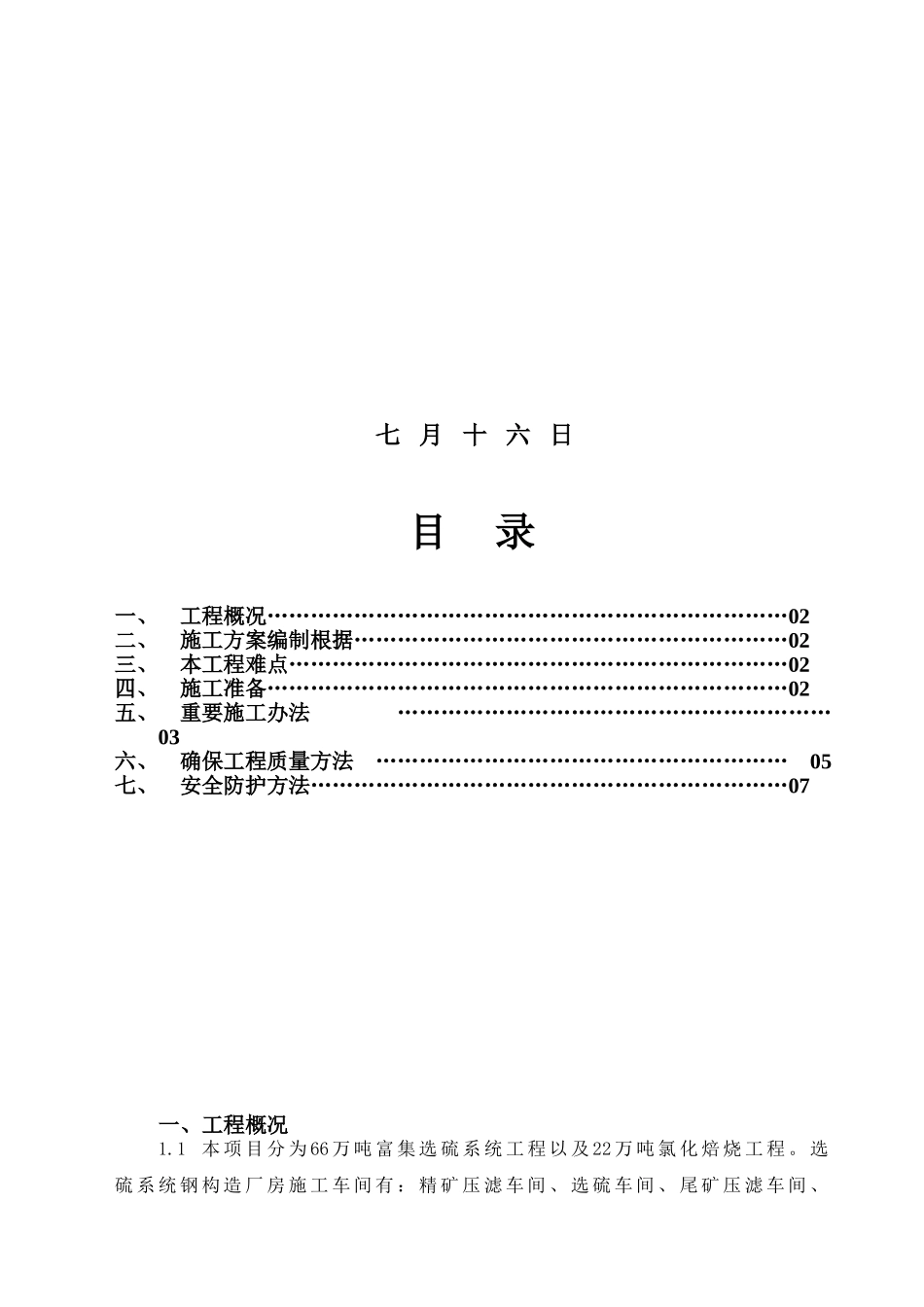

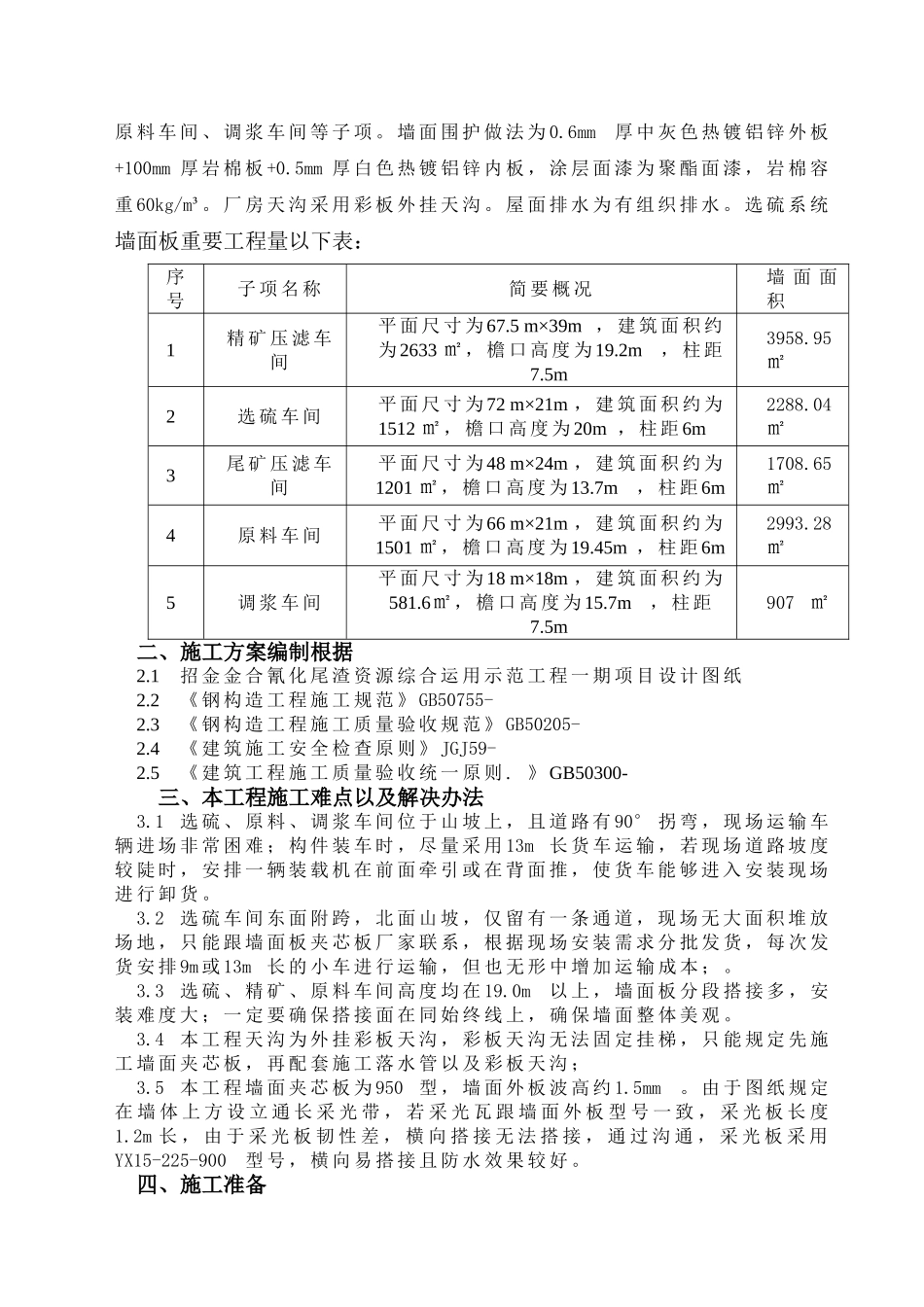

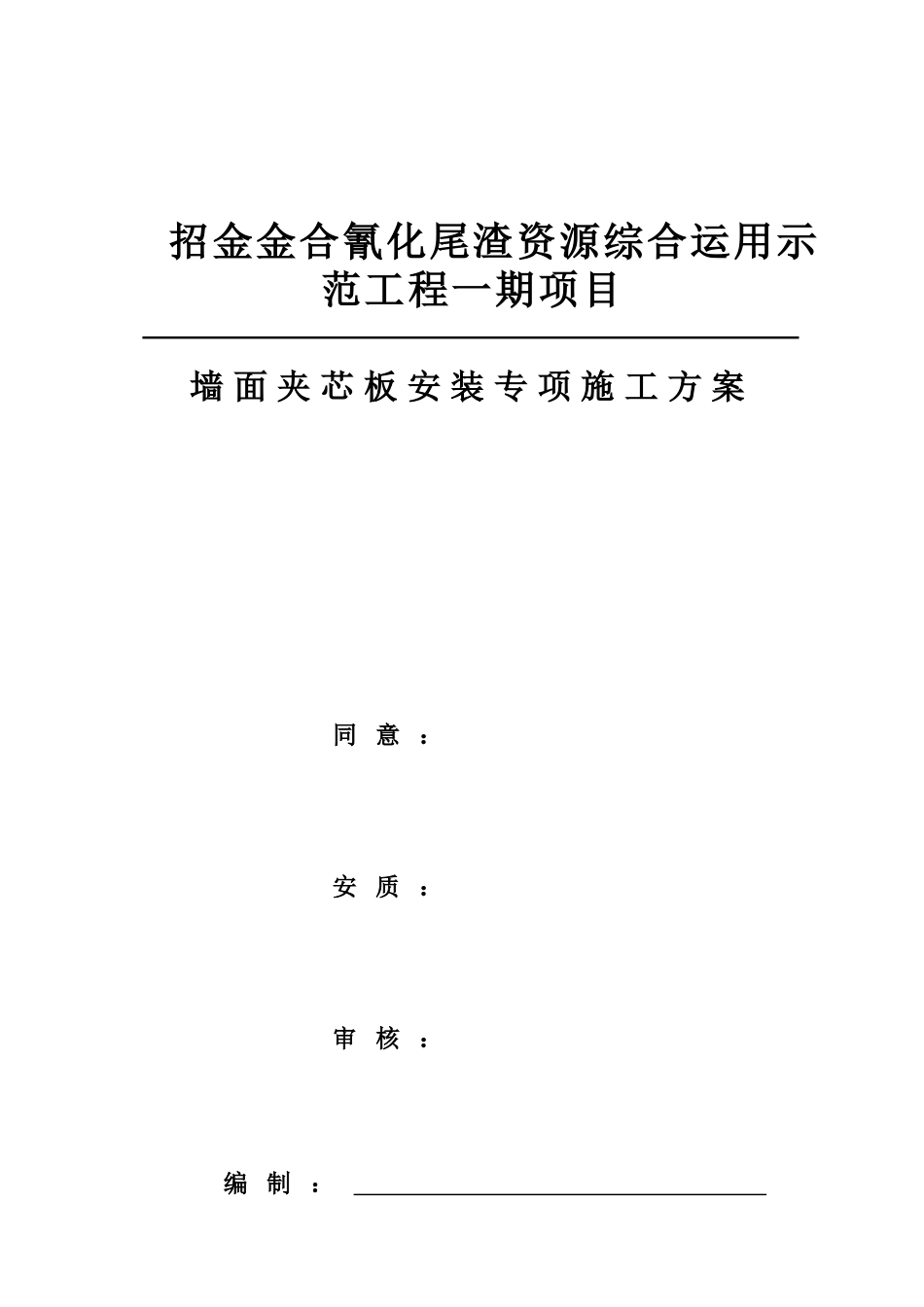

招金金合氰化尾渣资源综合运用示范工程一期项目墙 面 夹 芯 板 安 装 专 项 施 工 方 案 同 意 ： 安 质 ： 审 核 ： 编 制 ： 七 月 十 六 日目 录一、工程概况………………………………………………………………02二、施工方案编制根据……………………………………………………02三、本工程难点……………………………………………………………02四、施工准备………………………………………………………………02五、重要施工办法 ……………………………………………………03六、确保工程质量方法 ………………………………………………… 05七、安全防护方法…………………………………………………………07一、工程概况1.1本 项 目 分 为 66 万 吨 富 集 选 硫 系 统 工 程 以 及 22 万 吨 氯 化 焙 烧 工 程 。 选硫 系 统 钢 构 造 厂 房 施 工 车 间 有 ： 精 矿 压 滤 车 间 、 选 硫 车 间 、 尾 矿 压 滤 车 间 、原 料 车 间 、 调 浆 车 间 等 子 项 。 墙 面 围 护 做 法 为 0.6mm厚 中 灰 色 热 镀 铝 锌 外 板+100mm 厚 岩 棉 板 +0.5mm 厚 白 色 热 镀 铝 锌 内 板 ， 涂 层 面 漆 为 聚 酯 面 漆 ， 岩 棉 容重 60kg/m³。 厂 房 天 沟 采 用 彩 板 外 挂 天 沟 。 屋 面 排 水 为 有 组 织 排 水 。 选 硫 系 统墙面板重要工程量以下表：序号子 项 名 称简 要 概 况墙 面 面积1精 矿 压 滤 车间平 面 尺 寸 为 67.5 m×39m ， 建 筑 面 积 约为 2633 ㎡ ， 檐 口 高 度 为 19.2m， 柱 距7.5m3958.95㎡2选 硫 车 间平 面 尺 寸 为 72 m×21m ， 建 筑 面 积 约 为1512 ㎡ ， 檐 口 高 度 为 20m ， 柱 距 6m2288.04㎡3尾 矿 压 滤 车间平 面 尺 寸 为 48 m×24m ， 建 筑 面 积 约 为1201 ㎡ ， 檐 口 高 度 为 13.7m， 柱 距 6m1708.65㎡4原 料 车 间平 面 尺 寸 为 66 m×21m ， 建 筑 面 积 约 为1501 ㎡ ， 檐 口 高 度 为 19.45m ， 柱 距 6m2993.28㎡5调 浆 车 间平 面 尺 寸 为 18 m×18m ， 建 筑 面 积 约 为581.6㎡ ， 檐 口 高 度 为 15.7m， 柱 距7.5m907㎡二、施工方...
